如何看懂BURKERT电磁阀00031709上的图标

如何看懂BURKERT电磁阀00031709上的图标？简单来说就是看数字标法和字母标法，电磁阀符号有两种国际通用的标法，分别是数字标法和字母标法，他们的关系是1=p=进气口，5=R=排气口，3=s=排气口，2=a=工作口1，4=b=工作口2。其他还有82，84，12，14口，暂不表述，属于先导那一块的。

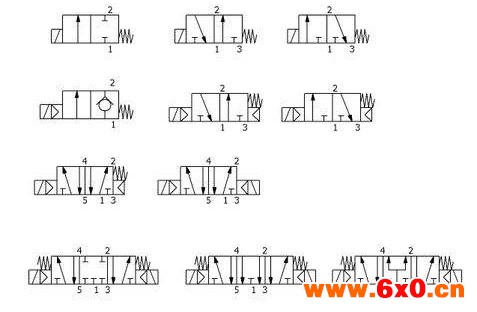

BURKERT电磁阀符号是指对电磁阀功能进行描述的示意图，通常应用于气动系统设计及产品标识上，以供气动系统设计人员及电磁阀使用者了解产品功能。在设计过程中，常常需要看气路图。各种电磁阀化身为各自相应的气动符号出现在图纸上，这种表示方式，就是电磁阀符号。电磁阀原理图：从上至下从左到右分别是 直动式：两位两通，两位三通常通，两位三通常断，先导式：两位两通，两位三通常通，两位三通常断 两位五通单电控，两位五通双电控，三位五通中封，三位五通中泄，三位五通中压。

从BURKERT电磁阀职能符号即可看出：方格数为工作位数、每一个方格内线段与方格的交点数称为“通”。再就是看电磁阀外观，阀体两端都有电磁阀的是三位电磁换向阀，阀体只有一端有电磁阀的是两位电磁换向阀。

电磁阀符号解释：
前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。而后面的“几通”，是代表在其中的一个正方形上有几个点(和箭头线还有T线相交的点)，就是几通。

图形符号的含义一般如下：
(1)用方框表示阀的工作位置，有几个方框就表示有几“位”;
(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向;
(3)方框内符号“┻”或“┳”表示该通路不通;
(4)方框外部连接的接口数有几个，就表示几“通”;
(5)一般，阀与系统供油路或气咱连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示;而阀与执行元件连接的油口/气口用a、b等表示。有时在图形符号上用l表示泄漏油口;
(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。图形符号中的中位是三位阀的常态位。利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

00031709电磁阀是保安系统的重要部件，通常安装在油动机上。电磁阀符号是将电磁阀化身为相应的符号出现在图纸上，以供设计人员及电磁阀使用者了解其功能，因此读懂电磁阀符号的含义很有必要。

电磁阀符号由方框、箭头、“┳”和字符构成。电磁阀图形符号的含义一般如下：
1、用方框表示阀的工作位置，每个方块表示电磁阀的一种工作位置，即“位”。有几个方框就表示有几“位”，如二位三通电磁阀就表示有两种工作位置。
2、识别常态位。电磁阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。利用弹簧复位的二位阀是以靠近弹簧的方框内的通路状态为其常态位。对于三位阀，图形符号中的中位是常态位。绘制系统图时，油路/气路一般应连接在换向阀的常态位上。
3、方框内的箭头表示对应的两个接口处于连通状态，但箭头方向不一定表示液流的实际方向。
4、方框内符号“┳”表示该接口不通。
5、方框外部连接的接口数有几个，就表示几“通”。
6、一般，流体的进口端用字母P表示，排出口用字母T表示，而阀与执行元件连接的接口用A、B等表示。

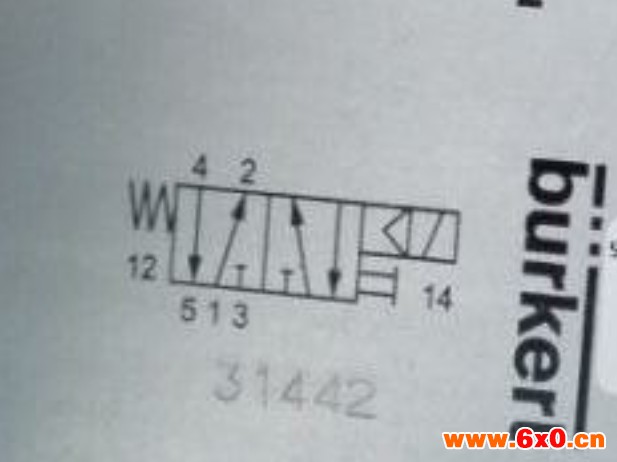

所以通过以上阐述，我们就很容易看懂电磁阀上每个图标都表示些什么了，其实每个品牌的电磁阀上的图标都是大同小异的，通过这篇文章我们也能看到其他品牌的电磁阀的图标，不会被这些难道啦！
