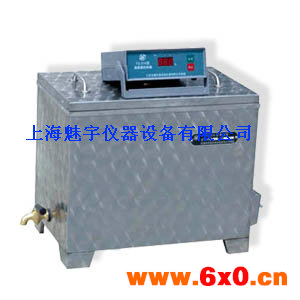

雷氏沸煮箱参数

雷氏沸煮箱参数：
◎高沸煮温度：100℃ 。
◎沸煮有效容积：31L 。
◎升温时间：（20℃升至100℃） 30±5min 。
◎横沸时间：3h±5min 。
◎管状加热器功率：共两组（1kW和3kW）。
◎包装尺寸：82×40×53cm。
◎毛重/净重：22/35kg。
◎电压功率：220V/4KW。

相关设备六角梳规湿膜测厚仪

雷氏沸煮箱操作规程：
◎根据用户要求试饼法和雷氏法同时使用，以对比水泥安定试验结果，特将篦板高度降低，为此请用户使用篦板时（包括只做雷氏夹法）务必置于试饼架之上。
◎沸煮箱内充水180mm（以内箱体底部起算）将经过养护的试饼或雷氏夹由玻璃板上取下来平放在试饼架或者雷氏夹两指针朝上，试模横放于篦板上。
◎接通电气控制箱电源，启动“自动”开关，沸煮箱内的水于30分钟左右后沸腾，一组3kW电热器自动停止工作，指示灯灭。再煮3h沸煮箱内另一组1kW电热器自动停止工作，指示灯灭。此时数字显示为210 min，电气控制箱内蜂鸣器发出声响，表示工作结束。煮毕将水由电热水咀放出，打开箱盖待箱体冷却至室温，取出试件进行检测。
◎如沸煮箱内充水温度低于20℃时，可先将电气控制箱上手动自动切换开关放在手动位置、升温恒温开关放在升温位置。将水升温至20℃左右，将手动、自动开关切换到自动位置即可自动运行。
◎沸煮箱内必须用洁净淡水，本设备久用后，箱内可能累积水垢，用户可酌情定期清洗。

雷氏沸煮箱使用：
◎试饼法和雷氏法试件的制作
①试饼成型：将制成的净浆取出一部分分成两等分，使之成球形，放在预先准备好的玻璃板上（100mm×100mm），轻轻振动玻璃板并用湿布擦过的小刀由边缘向中间抹动，做成直径70~80mm、中心厚约10mm、边缘渐薄、表面光滑的试饼，放入养护箱内养护至24±2h。
②雷氏夹试件的制备方法：将预先准备好的雷氏夹放在已擦油的玻璃板上（质量约70~80g）并立即将已制好的标准稠度净浆装满试模，装模时一只手轻轻抚持试模，另一只手用宽约10mm的小刀插捣15次左右，然后抹平，盖上稍涂油的玻璃板，接着立即将试模移至养护箱内养护至24±2h。
◎根据用户要求试饼法和雷氏法同时使用，以对比水泥安定试验结果，特将篦板高度降低，为此请用户使用篦板时（包括只做雷氏夹法）务必置于试饼架之上。
◎沸煮箱内充水180mm（以内箱体底部起算）将经过养护的试饼或雷氏夹由玻璃板上取下来平放在试饼架或者雷氏夹两指针朝上，试模横放于篦板上。
◎接通电气控制箱电源，启动“自动”开关，沸煮箱内的水于30分钟左右后沸腾，一组3kW电热器自动停止工作，指示灯灭。再煮3h沸煮箱内另一组1kW电热器自动停止工作，指示灯灭。此时数字显示为210min，电气控制箱内蜂鸣器发出声响，表示工作结束。煮毕将水由电热水咀放出，打开箱盖待箱体冷却至室温，取出试件进行检测。
◎如沸煮箱内充水温度低于20℃时，可先将电气控制箱上手动自动切换开关放在手动位置、升温恒温开关放在升温位置。将水升温至20℃左右，将手动、自动开关切换到自动位置即可自动运行。
◎沸煮箱内必须用洁净淡水，本设备久用后，箱内可能累积水垢，用户可酌情定期清洗。
◎本设备供电电压为交流220V，加热器两组各为3kW和1kW，加热器加热前必须预添水为180mm高度以防加热器过热烧坏。加热完毕，首先切断电源，然后排放箱内之水，为了保证加热器的效率，加热器表面应经常洗刷去除积垢。
◎箱体外壳必须可靠接地，以保安全。
◎沸煮前，水封槽内必须盛满水，以保证作试验沸煮时起水封作用。
◎本设备搬移时，切忌在水封槽柜处（附图一的序号8）用力。
◎电气控制箱与沸煮箱连接用P20-3Q航空插座，须认准1、2、3接线编号，编号1为1kW加热器，编号2为零线，编号3为3kW加热器。各为（1kW和3kW）。

雷氏沸煮箱简介：
是上海魅宇仪器设备有限公司新研发制造的按《水泥标准稠度用水量、凝结时间,安全性检验方法》规定使用的配套设备，行业标准JC/T955-2005，能自动控制箱体内水升温至沸腾和保持沸腾的时间,以检定水泥净浆体积的安定性（即雷氏法和试饼法）,仪器对升温保温均能自动控制,也可人工控制,是水泥生产、施工、科研、教学单位专用设备之一。

雷氏沸煮箱注意事项：
◎使用沸煮箱时，要认真阅读技术说明书，熟悉技术指标、工作性能、使用方法、注意事项，严格遵照仪器使用说明书的规定步骤进行操作。
◎初次使用人员，必须在熟练人员指导下进行操作，熟练掌握后方可进行独立操作。
◎实验时使用，要布局合理，摆放整齐，便于操作，观察及记录等。

操作规程：
■按动启动按钮指示灯亮电机带动丝杠转动，油它移动加载，当加到一定数值是试体折断，即可在主尺下边的刻度上读取抗折强度的数值，抗折强度结果取三块试体平均值并取整数值。当三个强度值中有超过平均值±10%的，应剔除后再平均，其平均值作为抗折强度试验结果。
■试验前须擦去试体表面附着的水分和砂粒，清除夹具上圆柱表面粘着的杂物，试体放入抗折夹具内，应使侧面与圆柱接触。
■调整夹具，在试体放入前应使杠杆成平衡状态。在试体折断时尽可能地接近平衡位置。

构造：

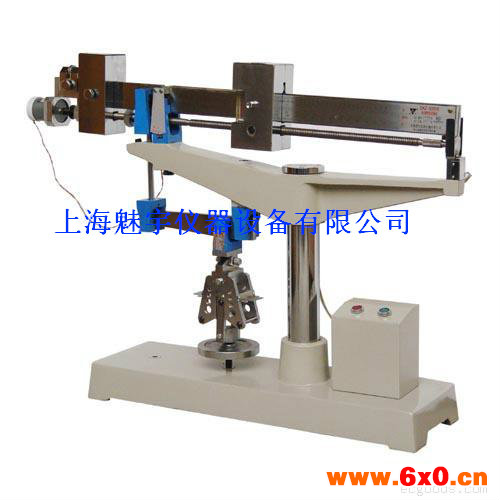

本试验机有底座、立柱、上梁、长短拉杆、大小杠杆、扬角指示板、抗折夹具、游动砝码、大小平衡它、传动电机、传动丝杆、及电器控制箱等零部件组成。

用途：
水泥电动抗折试验机主要作为水泥厂、建筑施工单位及有关专业院校科研单位做水泥软练胶砂抗折强度检验用，并可作其他非金属脆性材料的抗折强度检验。

参数：
■标准：GB/T17671、GB3350、ISO679。
■单杠杆时：1000N 。
■双杠杆时：5000N 。
■示值精度：±1% 。
■单杠杆试验力比（上梁臂距比）（zui大）：10/1 。
■双杠杆试验力比（下梁臂距比）（zui大）：50/1 。
■加载速率（双杠杆）：50N/S 。
■单杠杆：（10±1）N/s 。
■双杠杆：（50±5）N/s。
■加荷辊及支撑棍直径：￠10mm 。
■支撑棍距：100mm。
■拉架板间距：46mm。
■示值相对误差：<±1% 。
■包装尺寸：1280×480×840mm 。
■毛重/净重：150/85kg 。
■电压功率：220V/15W 。

故障排除：

抗折强度按下式计算：
Rf=3Pe/2bh2=0.234P
其中：Rf——抗折强度kg/cm2
P——破坏荷重kg
e——支撑圆柱中心距10cm
b、h——试件断面宽及高均4cm
试验中可直接从标尺寸上读取抗折强度值，**MPa。

安装：
■水泥电动抗折试验机的拆箱：
⑴、打开运输箱上盖取下塑料薄膜罩。
⑵、取出主副杠杆、主机和其他零件，去掉包装纸，做清洁除尘工作。
■水泥电动抗折试验机安装地点的环境要求：
⑴、电动抗折试验机应安装在牢固的工作台上，室内温度摄氏17∽25℃
⑵、避免水蒸气、腐蚀气的侵入。
■水泥电动抗折试验机的安装：
①将电动抗折试验机主体放在工作台上，调好水平。
②把主杠杆组件装在托架上，装在悬挂组件和副杠杆连接起来，将固定刀座的挡板上，接上电源。

维护：
■水泥电动抗折试验机不应在有腐蚀气体和强磁场的环境中使用。
■水泥电动抗折试验机备有防尘罩，用毕盖好，防止灰尘侵入。
■水泥电动抗折试验机的刀子和刀垫应定期用无水酒精醮湿稠布揭试防止刀刃接触部位沾染灰尘和油污。

使用方法：
■保持杠杆平衡，在使用中要经常注意杠杆平衡，检查平衡是否松动并紧固好。
■检查上下卡具是否在一中心线上，支撑圆柱是否干净、磨损、转动自由下卡具是否运动自由。
■在将试块放入抗折夹具时要按水泥挡板放正，并调整夹具使杠杆有一个在试体折断时接近平衡状态的仰角。
■试验：按上述几点检查后卡好试块即可开始试验，按启动电钮电机带动丝杠转动游它从“0”开始移动加荷，当加到一定数值时试体折断，主尺一端定位触杆压开微机开关电机停转游它停止，此时记下数值，就完成一次试验过程
