一体化污水处理设备

一体化污水处理设备

德诺尔流体设备（武汉）有限公司
一体化污水处理设备埋入地下，地面无泵站土建，不占用地指标。亦可直接安装在居民小区的周围，而且因为其占地面积小，全地埋式的特点不会对居民生活造成影响，通过地面上部的景观控制房来实现与周围环境的和谐统一。地理式构造使其与周边环境融为一体，美观大方；可建成花园式泵站，环境优美。

一体化污水处理设备的特点：
一、按需定制。每一套泵站都是根据客户提供的参数设计。
二、设计先进。采用先进的CFO流场计算。
三、工控设计。采用施耐德电气，触摸屏设计，含通讯RS485接口，且不通控制方式自由切换。
四、材料新颖。泵站筒体结构由纤维缠绕玻璃钢(GRP)制成，全自动化控制连续缠绕型。
五、配建标准。所有配件都在工厂内设计、制造完成，包括压力管路、检修平台、进出水管等，出厂前进行严格的调试保证泵站的可靠性。

一体化污水处理设备

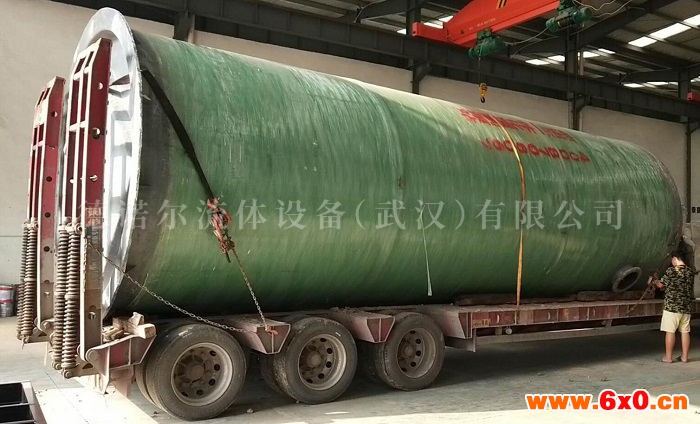

一体化污水处理设备筒体采用了高强度GRP材质，经优化设计，计算机控制缠绕工艺，确保厚度均匀并达到设计要求。经过抗静压、抗变形力学计算，具有轻便、坚固、防水，运输便捷，抗腐蚀能力强的优点，其强度相当于传统层压式玻璃钢的双倍，可完全抵抗撕裂、腐蚀及其它破坏力，故其坚固、持久、耐用，质量稳定优良。
按需定制：每一套泵站都是根据客户提供的参数设计，以保证泵站的运行工况满足使用要求。
设计先进：采用国际*的CFO流场计算，使得尽可能把淤泥等固体颗粒排出设备。
工控设计：采用施耐德电气，触摸屏设计，含通讯RS485接口。泵站应具备手动控制、自动控制和远程检测功能，不同控制方式之间应可以自由切换。
新型材质：泵站筒体结构由纤维缠绕玻璃钢（GRP)制成，采用意大利XEM公司设备，全自动化控制连续缠绕成型，确保厚度均匀并达到设计的刚度，质量稳定优良
配件标准：所有配件都在工厂内设计、制造完成、包括压力管道、检修平台、进出水管等，出厂前进行严格的调试保证泵站的可靠性。
高度集成：泵站作为一体化设备，成套提供：泵站筒体、压力管理、检修平台、检修爬梯、格栅过滤装置、耦合系统、泵提升系统、通风装置、防滑井盖、照明系统等。
外观美观 : 泵站全部埋与地下，地面只留有检测孔和控制箱，也可选配景观式管理房置与地上，与周围环境相协调。
成本节约：泵站为成套供应，所有内部安装调试工作在工厂内完成，现场只需将泵站整体安装，极大的减少了土建周期和工程成本，降低了业主的整体投资。
使用寿命：泵站筒体材质为玻璃钢材质，内部配件使用SUS304和热镀锌等防腐材质，无需维护保养，正常使用寿命可达15年以上。
检修方便：水泵和格栅均陪有导轨，检修可以快速的拆除和安装。

双河镇污水管网一体化预制泵站项目

项目中标时间：2018年1月

项目采购合同签订时间：2018年3月底

项目完成时间：2018年4月初

项目内容：16年钟祥市开始筹划建设钟祥市建制镇污水处理设施建设PPP项目，项目主要包括15座污水处理厂，项目范围含双河、磷矿、冷水、文集、长寿、张集、东桥、丰乐、洋梓、旧口、长滩、客店、石牌13个乡镇、官庄湖管理区以及彭墩长寿食品产业园。17年底，二期项目开始招标——钟祥市建制镇生活污水处理设施(污水收集管网)建设项目，该项目内容是对钟祥市双河、磷矿、冷水、文集、长寿、张集、东桥、丰乐、洋梓、旧口、长滩、客店、石牌13个乡镇及官庄湖管理区共14座生活污水处理厂配套管网建设进行设计。在管网设计中，一体化预制泵站是必须要用到的设备。

项目进行状态：在此次钟祥市的整体项目规划中，我公司有幸参与其中，目前已经完成了双河、磷矿、冷水、文集、长寿等地方一体化预制泵站的建设。双河镇这次用到的泵站筒体采用复合缠绕玻璃钢，厚度达20mm，这种材料有着极强的防腐防锈能力，对环境的适应能力非常强，可用年限可达50年；另外其内部配件则使用的是304不锈钢制作而成，如操作平台、通风管道、爬梯等；整台一体化预制泵站配有3台潜污泵，日均污水处理量可到600m³；泵站控制柜采用的进口品牌主件，施耐德元器件，并含PLC控制系统，液晶显示器、液位传感器等。

一体化污水处理设备

一体化污水处理设备设计考虑要素
（1）地形、地貌和水文地质条件：一体化预制泵站设计必须按照国家相关规范，可参照《泵站设计规范》(GB50265一2010）内容实施。泵站选址宜选择在岩土坚实，水文地质条件有利的天然地基上，宜避开软土、松沙、膨胀土及分散性土振动液化土等不良地基。不应设在活动性断裂构造地带。
（2）泵送液体介质：一体化预制泵站一般可以用在市政污水排放，排放的介质的性质直接决定预制泵站的壳体和水泵材质的选用。一般要考虑易燃易爆气体含量，腐蚀性介质的含量。排送介质的黏度及密度。这些重要的信息，必须在选型过程中考虑，才能正确选择泵的材质和壳体的材质。
（3）集水池（收集桶）有效容积：外壳采用缠绕玻璃钢、玻璃纤维增强复合材料，玻璃纤维含量占75％，坚固的底部结构做到全密封防水结构。集水池的有效容积满足泵的正常使用要求。有效容积过小造成水泵频繁起动，会影响水泵的使用寿命，过大则造成浪费，造成施工成本增加。所以必须正确地计算有效容积。
（4）选择正确的泵型：PPS所选用的泵型采用潜水排污泵系列水泵。潜水排污泵采用自动耦合安装，安装检修方便。同时内部设置多种监控元件，通过控制系统可以实现远程管理、远程监控。在偏远的地段也可实现泵站自动化管理，减少泵站的运行管理成本。

在低水位区，预埋德诺尔一体化预制雨水泵站，收集下穿地位积水，泵站启动，加压，加速强排积水，避免积水形成内涝；一体化污水处理设备是针对市政工程、建筑等污水提升需求而研发出的产品；采用德诺尔一体化预制泵站，在水源、江河等低处建站，加压输送，可长距离运送至自来水厂；泵站一体式建立在绿化带区域，深埋地下，表面使用面积仅10余㎡，维护方便；一体化预制泵站采用的是双吸潜水排污泵，它性能好、经久耐用、不会因为堵塞而出现故障，并且能够有效防止其它水泵故障。
