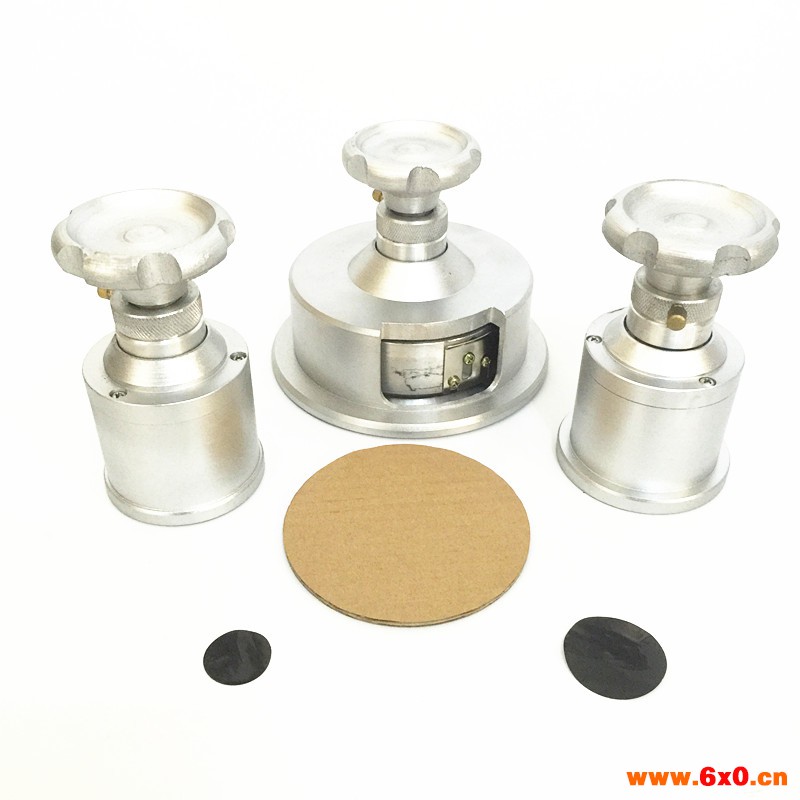

定制圆形面料取样器

一、MH型圆盘取样器使用方法：

1．将试样(待裁织物)平铺在橡胶垫上，将圆盘取样器放在试样上，打开取样器上的锁紧装置，根据试样厚度调整刀刃至合适距离(注:进刀量0-5mm无可调),一手扶住外罩，一手握住波纹手轮，并施加一定压力，然后顺时针旋转波纹手轮（转角大于90度），即可将圆试样裁取。

2．圆盘取样器使用后即锁紧装置，旋转至原位，使刀片不能外露，以免伤手和其他物品。

二、MH型圆盘取样器结构与调整:

圆盘取样器刀片为双面刀片共有四片，为圆外接四等份均布，刀片可以更换，具体操作为：松开螺钉（每片上有四颗螺钉），取下刀片压板与取样刀片，换上新的刀片(每片刀片四个刀刃角可循环使用4次)，压上刀片压板，注意使刀片口为顺时针切向，并使四片刀口处于同一平面，然后拧紧螺钉即可。

结构与调整:

Ÿ  切刀刀片为双面刀片共有四片，为圆外接四等份均布，刀片可以更换，具体操作为：松开十字螺钉（每片上有四颗螺钉），取下刀片压板与取样刀片，换上新的刀片，压上刀片压板，注意使刀片口为顺时针切向，并使四片刀口处于同一平面，然后拧紧十字螺钉即可。

特点：
1，切刀刀片为双面刀片共有四片，为圆外接四等份均布，刀片可以更换，具体操作为：松开十字螺钉（每片上有四颗螺钉），取下刀片压板与取样刀片，换上新的刀片，压上刀片压板，注意使刀片口为顺时针切向，并使四片刀口处于同一平面，然后拧紧十字螺钉即可。
2，仪器底部有直纹刻痕，用于固定试样，便于切割，防止试样打滑。
