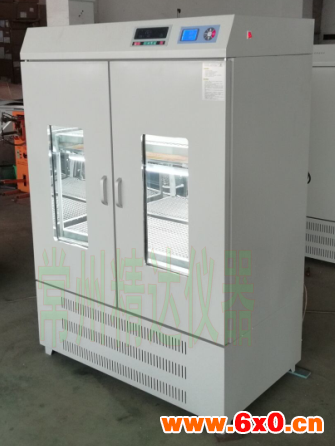

全温摇瓶柜转速定时0～9999分钟设置过程

全温摇瓶柜转速定时0～9999分钟设置过程

1．全温摇瓶柜接通电源后，打开电源开关，液晶屏上排显示“TH2P”；液晶屏下排显示“V04”。约3秒后进入到正常显示状态。

2．全温摇瓶柜速度、时间的设定及查看

1）当无计时功能时（内部参数表3：ET=0）

点击“设定”键，进入到速度设定状态，液晶屏上排显示“-SP-”， 下排显示速度设定值。进入速度设定状态后，速度设定值闪烁（先个位值闪烁），通过移位、增加、减小键修改

所需的速度设定值。再点击“设定”键，控制器自动保存速度设定值并退出设定状态。

2）当有计时功能时（内部参数表3：ET=1）

①当电机仅以正转或反转运行时（内部参数表2：Fr=0或Fr=1）

点击“设定”键，进入到速度设定状态，液晶屏上排显示“-SP-”， 下排显示速度设定值。进入速度设定状态后，通过移位、增加、减小键修改所需的速度设定值；再点击“设定”键，液晶屏上排显示“-ST-”，下排显示时间设定值。进入时间设定状态后，通过移位、增加、减小键修改所需的时间设定值；再点击“设定”键，控制器自动保存速度、时间设定值并退出设定状态。

②当电机以正反转运行时（内部参数表2：Fr=2）

点击“设定”键，进入到速度设定状态，液晶屏上排显示“-SP-”， 下排显示速度设定值，通过移位、增加、减小键修改所需的速度设定值；

再点击“设定”键，液晶屏上排显示“-ST-”，下排显示总时间设定值；

再点击“设定”键，液晶屏上排显示“-FT-”，下排显示正转时间设定值；

再点击“设定”键，液晶屏上排显示“-PT-”，下排显示停止时间设定值；

再点击“设定”键，液晶屏上排显示“-rT-”，下排显示反转时间设定值；

再点击“设定”键，控制器自动保存速度、时间设定值并退出当前设定状态。

当总定时时间设为“0”时，表示没有定时功能，控制器连续运行；当总定时时间不为“0”时，计时结束后停止运行，液晶屏下排区显示“End”。点击“运行/停止”键，可重新启动控制器运行。
