产品名称:金属材料显微镜
产品型号:PZ-XJL-17AT
产品简介:金属材料显微镜XJL-17AT倒置金相显微镜配置优良的平场消色差物镜与大视野平场目镜,照明系统采用柯勒照明方式,视场照明均匀。产品结构紧凑,操作方便舒适。适用于金相组织及表面形态的显微观察,是金属学、矿物学、精密工程学研究的理想仪器。
标准配置:
型号 | XJL-17AT | XJL-17BT |
目镜 | 大视野 Wide field WF10X(Φ18mm) | |
物镜 | 长距平场消色差物镜(无盖玻片) PL 10X/0.25 | 消色差物镜(无盖玻片) 10X/0.25 |
长距平场消色差物镜(无盖玻片) PL L20X/0.40 | 消色差物镜(无盖玻片) 20X/0.40 | |
长距平场消色差物镜(无盖玻片) PL L40X/0.60 | 半消色差物镜(无盖玻片) SP 40X/0.65 | |
长距平场消色差物镜(无盖玻片) PL 100X/1.25 (弹簧,油) | 消色差物镜(无盖玻片) 100X/1.25 (弹簧,油) | |
目镜筒 | 三目镜,倾斜30? | |
滤色片 | ||
蓝滤色片 | ||
绿滤色片 | ||
黄滤色片 | ||
调焦机构 | 粗微动同轴调焦, 微动格值:2μm,粗动松紧可调,带锁紧和限位装置 | |
转换器 | 四孔(滚珠内定位) | |
载物台 | 双层机械移动式(尺寸:180mmX150mm,移动范围:15mmX15mm) | |
照明系统 | 6V 20W 卤素灯,亮度可调 |

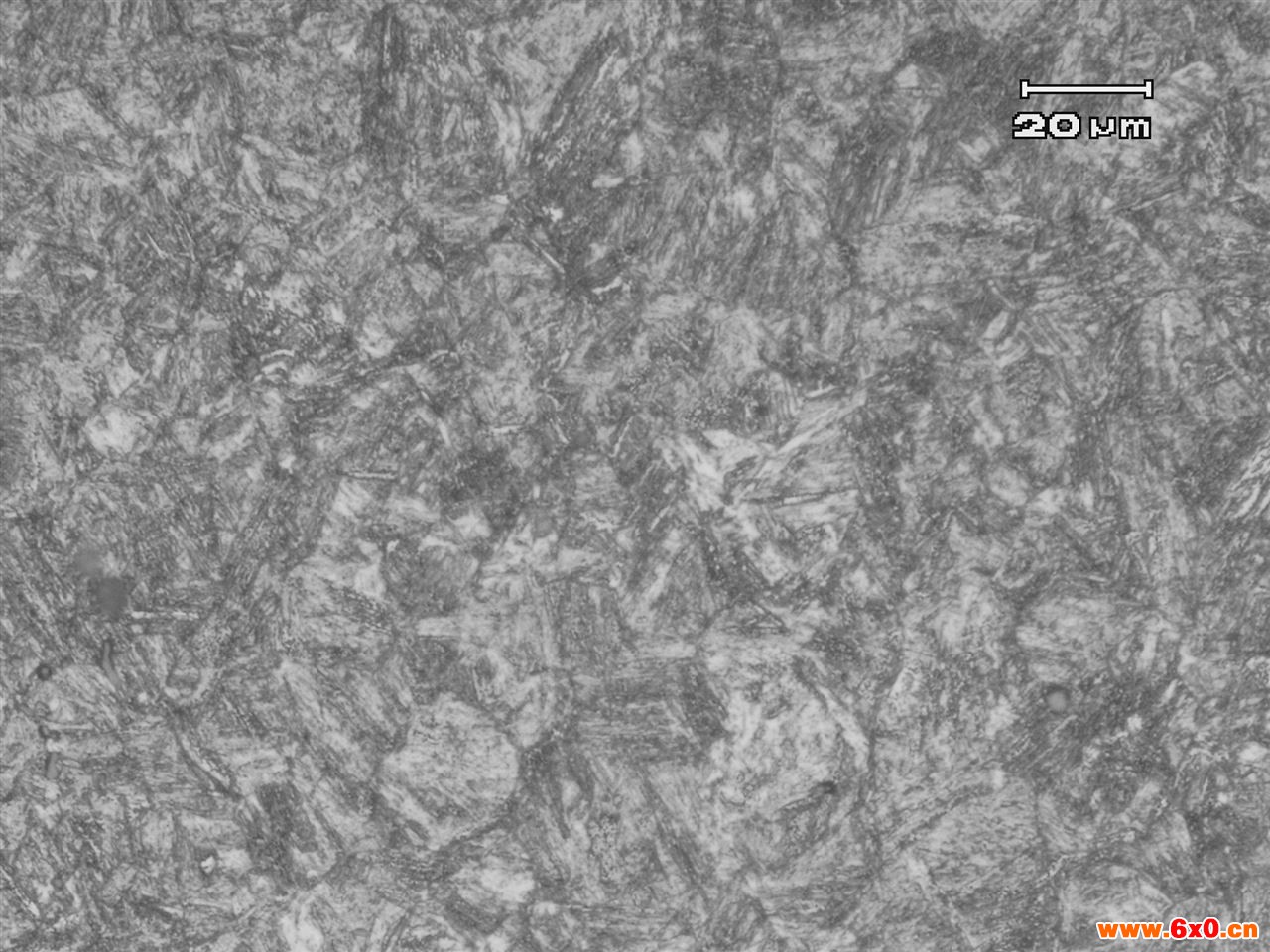

金属材料在高倍显微镜下视频效果图片。
摄像型三目倒置金相显微镜成像清晰,操作灵活,性价比极高。主要用于鉴定和分析金属内部结构组织,或用于观察材料表面的某些特性,如:划痕、裂纹、喷涂的均匀性等。广泛应用在工厂、实验室和教学及科学领域。 总放大倍数:100X-1250X摄像型金相显微镜是将传统的光学显微镜与电脑及工业摄像机通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还可在电脑显示器上实时显示显微图像,可单张、定时、连续采集显微图像,可对显微图像定倍缩放,叠加比例尺。适用于研究人员制作标准定倍定标显微图像、定倍定标图谱比对及论文发表。同时系统也可对所采集的图像内目标进行直线、折线、圆、角度、面积等多种测量,可为研究检验人员研究电子元器件,芯片线路板、纺织印刷,农林牧种子形态,固体粉末及液体中微颗粒,薄膜微孔提供精确的分析检验数据。
功能与特点:
1、采用平场物镜和平场目镜,视场平坦,清晰度高。
2、两路光路输出,一路用于观察,一路用于连接摄像装置。
3、采用带有刻度标尺的双层机械载物台和落射照明装置,带可变光栏,亮度均匀可调。
