精密影像测量仪

来源:网络  作者:网络转载   2019-10-10 阅读:773

产品介绍:

精密影像测量仪主要用于各种零件几何尺寸的精密测量,测量精度可以达到微米级。适用于五金塑胶、模具、钟表、PCB等各种行业。配合测量软件,可对零件的各种几何尺寸进行精确测量,可测量包括直线、三角形、矩形、圆、椭圆、等各种几何形状的尺寸大小,同时可以测量各种零件特征的形位公差,包括直线度、平行度、垂直度、圆度、圆弧度、倾斜度、位置度等.

产品特点:

1.工作台和机身采用天然花岗石,无应力变形.

2.工作台导轨采用高精度V型导轨,导轨采用非胶接螺套固定方式,完全无螺套的热变形和松脱因素影响,使仪器精度更持久稳定.

3.导轨直线装调精度水平达同行业先进水平,使仪器精度大程度通过硬件装调保证,比单纯依赖软件误差补偿的方式更能适应不同环境变化.

量程及精度:

工作台XY坐标量程:300mm×200mm

Z向坐标量程:200mm

XY向示值误差:(2.5+L/100)µm

XYZ光栅数显分辨力:1µm

花岗石工作台尺寸:506mm×356mm

工作台玻璃尺寸:360mm×260mm

光学影像系统:

摄像机:高清晰工业级CCD彩色摄像机

变倍镜头倍率:0.7X~4.5X

视频总倍率:20X~128X(19.5” 显示器,分辨率1440*900)

物方工作距离:92mm(标配)

物方视场:8.1mm~1.3mm(标配)

精密影像测量仪测量软件简介:

绘图功能:可绘制点、线、圆、弧、样条曲线、垂直线、平行线等,并将图形输入到AutoCAD中,实现逆向工程得到1:1的工程图。

自动测绘:可自动测绘如:圆、椭圆、直线、弧等图形。具有自动寻边、自动捕捉、自动成图、自动去毛边等功能,减少了人为误差。

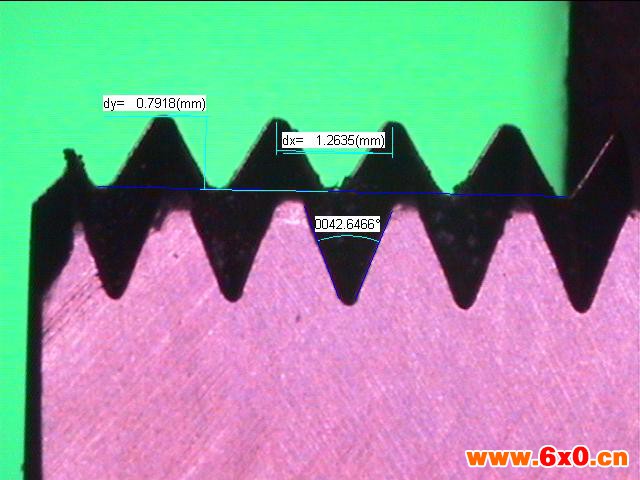

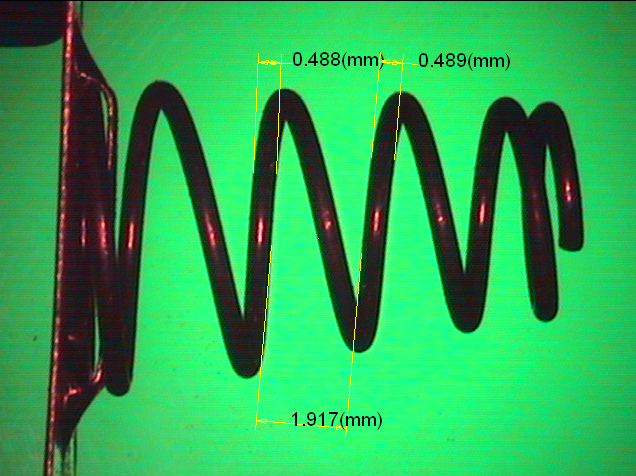

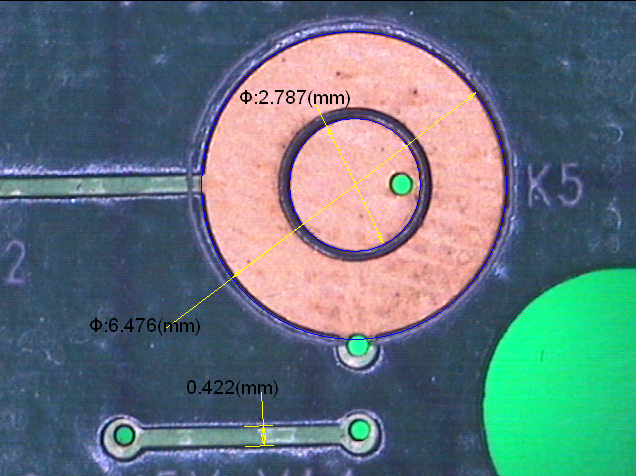

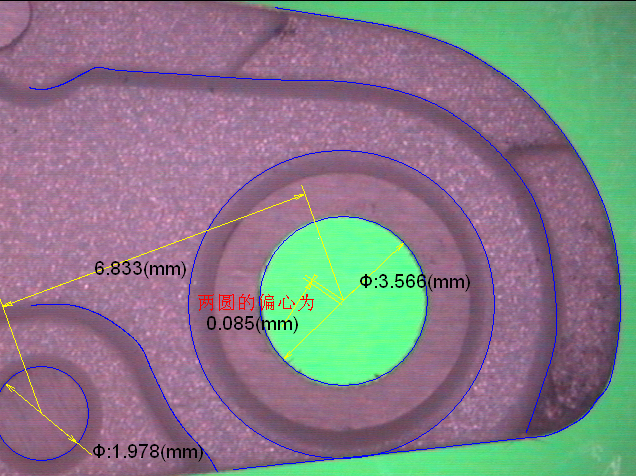

测量标注:可测量工件表面的任意几何尺寸,不同高度的角度、宽度、直径、半径、圆心距等尺寸,并可在实时影像中标注尺寸。

SPC统计分析软件:提供了一系列的管制图及多种类型的图表表示方法,使品管工作更方便,大大提升了品质管理的效率。

报表功能:用户可轻易地将测量结果输出至WORD、EXCEL中去,自动生成检测报告,超差数值自动改变颜色,特别适合批量检测。

鸟瞰功能:可察看工件的整体图形及每个尺寸对应的编号,直观的反应出当前的绘图位置,并可任意移动、缩放工件图。

实时对比:可把标准的DXF工程图调入测量软件中与工件对比,从而快速检测出工程图和实际工件的差距,适合检测比较复杂的工件。

拍照功能:可将当前影像及所标注尺寸同时以JPEG或BMP格式拍照存档,并可调入到测量软件中与实际工件做对比。

光学玻璃:光学玻璃为国家计量局检验通过之标准件,可检验X、Y轴向的垂直度,设定比例尺,使测量数据与实际相符合。

客户坐标:测量时无需摆正工件或夹具定位,用户可根据自己的需要设置客户坐标(工件坐标),方便、省时提高了工作效率。
