SEL微机保护装置SEL-311C系列技术资料


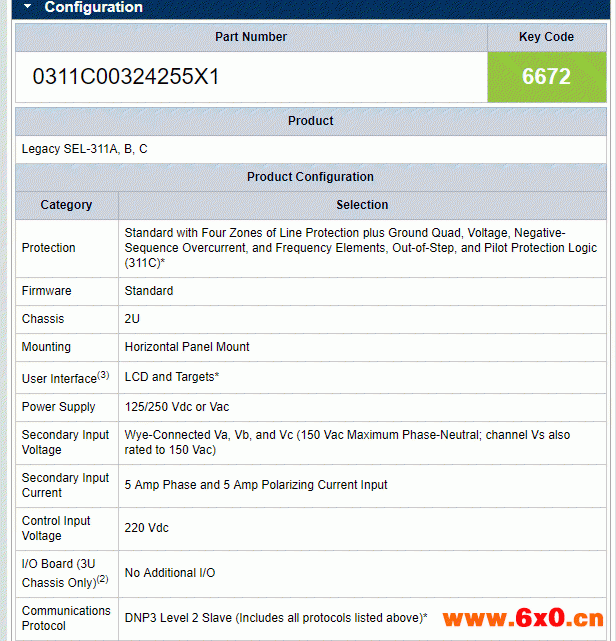

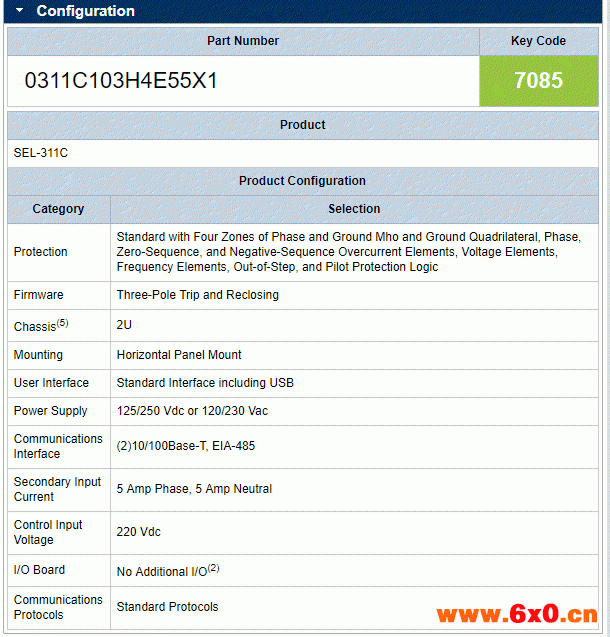

可选特性
16个附加光隔离输入和4个可编程输出接点。
两个插槽支持以太网*和Modbus Plus卡
机架式或盘式安装
2 MB内存(SEL-2032标准配置)
*对眼安全, EN 60825-1 Class 1 LED产品
SEL微机保护装置优点应用性:①可以集主,后备庇护功能于一身,运行性; ②具有自检功能,提高了装配平安工况可知性; ③具有远方通讯功能,可知足自动化成长的要求; ④其生产,调试利便,规范,提高了装配刷新了传统庇护装备的面目,促进了我国继电庇护技术前进,它的泛起很快遭到运行,设计,制造各方面的接待和重视。
SEL微机继电保护装置构成原则及SEL微机继电保护装置应用范围概述:
3.1 SEL微机继电保护装置宜将被保护设备或线路的主保护(包括纵、横联保护等)及后备保护综合在一整套装置内,共用直流电源输入回路及电压互感器、电流互感器的二次回路。一般情况下,该装置应能反应被保护设备或线路的各种故障及异常状态,并动作于跳闸或给出信号。
3.2 按GB 14285的要求,对需要配置两套主保护的设备或线路,每套宜采用主保护与后备保护综合在一起的微机继电保护装置。两套保护装置的直流电源、电流互感器和电压互感器的二次回路应互相独立。
3.3 按GB 14285的要求,对仅需配置一套主保护的线路,宜采用主保护与后备保护综合在一起的微机继电保护装置。如有必要,可再加设其他后备保护,也可考虑配置两套主保护与后备保护综合在一起的微机继电保护装置。

增强的整定能力
增加了SET M整定内存,允许更多的集成和自动化整定(只SEL-2032支持)。
不挥发用户区内存
每个端口支持十个不挥发用户区内存(只SEL-2032支持)。
串口规约:Modbus?从属规约,DNP 3.0 2级从属规约和SEL快速信息,SEL ASCII命令和ASCII
为以上常用规约提供简单配置。SCADA,本地HMI,和拨号接入可从多个IED中获取输入,也可直接和单个IED通讯。
网络规约:DNP3 LAN/WAN、IEC 61850 GSSE、net、FTP,和 Modbus PLUS?
可用2个插入式卡进行本地和广域网络的通信。SEL-2701以太网卡通过net、FTP,以及可选DNP3 LAN/WAN接入光纤或双绞线以太网络。SEL-2711 Modbus Plus卡连接Modbus Plus网络。
应用
省去了SCADA RTU的使用。通过通讯处理器收集测量数据,收集直接来自于继电器的字位、节点输入信息和故障定位信息,可以提高系统的可靠性,并降低SCADA系统的总成本。运用SEL-2515或SEL-2516远程I/O模块可通过经济的光纤连接,扩展通讯处理器的I/O。运用SEL-2410和SEL-2411 I/O处理和控制器增加直流模拟I/O,交流电流和电压输入,数字式I/O。运用继电器的输出接点和其他IED进行控制。直接支持Modbus RTU和DNP3.级从属规约,可连接至RTU或主站。
运用通讯处理器中的插入式卡连接IED至以太网或Modbus Plus网络。
能将不支持Modbus的IED连接到分布式控制系统(DCS)中。通讯处理器可将数据分组,用于更有效的多寄存器和块读取,因此可以提供比多点系统更快的更新至DCS。使用算术功能可以改变换算比例,计算虚拟模拟输入,并将模拟量值和门槛值比较。使用SELOGIC?控制方程,综合数据输入,创建并保障自动控制和连锁。
支持SEL-3351的本地HMI,将SEL-2032作为站内IED通讯中心,收集输入,发送控制命令。本地HMI包括本地事件报告收集,整定管理和数据归档。
将SEL-2032设置为可检测重要情况并拨号至寻呼机,发送ASCII信息至数字寻呼机或SEL-3010事件寻呼器。
将SEL-2032作为低成本的,点对点光纤联接的网络中心,隔离了对设备非常有害的地电位升高;消除了RFI,EMI和通讯系统接地自环;并可以在比EIA-232更长的距离上通讯。
从继电器和专门检测设置中获取数据,发送至维护数据库和专家系统。
美国SEL微机保护装置中国总代理
我公司多年来一直代理销售美国SEL综合保护装置,产品销往全国各地,为广大客户提供了一个的工控产品采购平台,的保证,价格低,货期短,专心为您提供的产品及服务,期待与您的合作!
2030通讯处理器具备更高可靠性和低成本的SCADA RTU功能
上海爱丁机械设备有限公司专业销售美国SEL通讯处理器,我们有专业的海外采购团队,专心为您提供的产品及服务,只要您提供产品型号,我们将给你一个满意的答复,保证您的利益的同时期待长久合作!欢迎您的咨询!
美国SEL微机保护装置中国总代理
主要特性
简单,完备的集成功能
将变电站所有的智能电子设备(IEDs)连接于一个简单、低成本和可配置的节点上,可用于SCADA,本地人机界面(HMI),拨号接入,拨出信息,和所有的变电站综合应用。如果需要,还可以连接多个通讯处理器以提供冗余通道。
整理过的SER数据
SEL-2032运用来自于快速SER命令和本地接点输入的数据,更新本地SER数据库,创建DNP3事件报告,并将快速SER记录传输到SEL I/O server 软件(只SEL-2032支持)。

可编程逻辑处理器(PLC)功能
使用布尔和算术算子创建逻辑方案,转发信息,进行控制。使用IF-THEN-ELSE语句易于理解控制程序。通过减少辅助设备的数量,降低了系统的总成本,提高了可靠性。
SEL二进制信息,并行应用 ASCII信息
一个简单的双向通讯节点传输ASCII命令和响应,和SEL二进制协议并行使用。使用这些并行的二进制信息可以允许工程师通过拨号连接继电器通讯,同时不影响继电器至SCADA系统的实时数据。SEL二进制信息包括SEL快速测量信息用于模拟和数字SCADA信息,SEL快速操作信息进行快速发送控制命令,以及SEL块传输信息进行通讯处理器间的有效通讯。SEL快速SER信息提供的顺序事件报告数据。
时间同步
接受来自于IRIG-B时钟来源的时钟码,并重新分配至IED。或者利用内部的时钟创建IRIG-B格式的时间,分配至IED.
IED通讯
强大的解析、转化、求校验和计算和命令响应整定特性,允许快速配置IED信息的获取和控制方案。SEL的Job Done?方案展示了如何通过本地的规约命令和相应每个IED的方式,和众多的IED建立通讯。
自动数据库
收集,存储,转发测量报告、字位、数字输入信息、事件报告、需量测量报告等。
3.4 按GB 14285的要求,对仅需配置一套主保护的设备,应采用主保护与后备保护互相独立的微机继电保护装置。
3.5 220kV及以上电压等级的变压器和200MW及以上容量的发电机宜配置两套将主保护与后备保护综合在一起的微机继电保护装置。
3.6 对适用于220kV及以上电压的线路微机继电保护装置,应满足如下要求:
a)除具有全线速断的纵联保护功能外,还应至少具有三段式相间、接地距离保护,反时限和定时限零序方向电流保护的后备保护功能;
b)系统正常情况下,在保护通道发生故障或出现异常情况时,纵联保护不应误动作并发出告警信号;
c)能适用于弱电源情况;
d)装置在交流电压失压情况下,应具有在失压情况下投入的后备保护功能,并允许不保证选择性。
3.7 对适用于110kV及以上电压的线路微机继电保护装置,应具有测量故障点距离的功能。
微机线路保护故障测距的精度要求:对金属性短路不大于线路全长的±3%。
3.8 应用于厂、站自动化系统中的微机继电保护装置功能应相对独立,但应具有数字接口能与厂、站自动化系统通信,具体要求如下:
a)SEL微机继电保护装置及其出口回路应不依赖于厂、站自动化系统能独立运行;
b)SEL微机继电保护装置逻辑判断回路所需的各种输入开关量应不经厂、站自动化系统及其通信网转接,而直接接入保护装置;
c)在满足保护功能前提下,微机继电保护装置可承担自动化系统的部分功能;
d)对使用于3kV~35kV电网的微机继电保护装置宜与厂、站自动化功能一体化。
3.9 SEL微机继电保护装置应尽可能根据输入的电流、电压量,自行判别系统运行状态的变化,减少外接相关的输入信号来执行其应完成的功能。
3.10 有独立选相跳闸功能的微机继电保护装置,应能直接执行至相关断路器的分相跳闸出口任务。
3.11 使用于单相重合闸线路的微机继电保护装置,应具有在单相跳闸后至重合闸前两相运行过程中,健全相再故障时快速动作三相跳闸的保护功能。
3.12 使用于220kV~500kV电网的微机距离保护,其振荡闭锁应满足如下要求:
a)系统发生全相或非全相振荡,保护装置不应误动作跳闸;
b)系统在全相或非全相振荡过程中,被保护线路如发生各种类型的不对称故障,距离保护装置应有选择性地动作跳闸,纵联保护装置仍应快速动作;
c)系统在全相振荡过程中发生三相故障,保护装置应能可靠动作跳闸,并允许带短延时。
3.13 使用于220kV及以上电压的电力设备非电量保护(如瓦斯保护等) 应相对独立,并具有独立的跳闸出口回路,也不应起动断路器失灵保护。
3.14 发电机-变压器组断路器失灵保护起动回路,应增设零序电流或负序电流判别。
3.15 对需要加设电压闭锁的微机母线保护装置,可在装置中起动出口继电器的逻辑中设置电压闭锁回路,而不在装置跳闸出口触点回路上串接电压闭锁触点。
3.16 SEL微机继电保护装置中的零序电流方向元件应采用自产零序电压,不能接用电压互感器的开口三角电压。
3.17 SEL微机继电保护装置应具有独立的DC/DC变换器供内部电子回路使用的电源。装置直流电源消失时,不应误动作,并应有输出触点以起动告警信号,直流电源恢复(包括缓慢恢复)时,变换器应能自起动。
拉合直流电源、插拔熔丝发生重复击穿火花以及直流电源电压缓慢上升或下降时装置不应误动作。
3.18 SEL微机继电保护装置跳闸出口动作信号及起动中央信号的触点在直流电源消失后,应能自保持,只有当运行人员复归后,信号才能复归,人工复归应能在装置外部进行。
3.19SEL微机继电保护装置的输入/输出回路应具有隔离措施,不应与其他装置或设备有电的直接。
3.20 SEL微机继电保护装置的各项抗干扰试验必须满足现行的国家、行业有关电磁兼容标准。
SEL微机继电保护装置不应要求在其交、直流输入回路外接抗干扰元件来满足有关电磁兼容标准。
3.21 SEL微机继电保护装置的功能控制压板应尽可能简化,并创造条件采用软压板。
3.22 SEL微机继电保护装置软件编制宜按功能划分,做到标准化、模块化,并便于功能的扩充。对现场的信息参数宜编制独立的参数模块。
3.23 SEL微机继电保护装置在正常情况下不应出现程序走死的情况。考虑到在非预期情况下程序可能走死,装置应设有自恢复电路。
