美国SEL微机保护装置SEL-T400L使用说明书

继电器配置和设置
SEL-T400L 体现了简单明了的设计特点，通过简明的用户多重选项，无需编写特定逻辑方程，适应广泛的应用。除了常规的投退以及过电流监视设定，保护元件和方案只需很少设定值或无需设定。大部分保护设置为铭牌数据，例如电流和电压互感器变比、线路参数、标称电压或系统频率和相序。这些设置简单，无需因电力系统和短路电流的变化而重新估算。

故障定位应用
对于冗余保护应用或独立的故障定位应用，可由SEL-T400L保护本身或从外部继电器来触发线路故障定位。SEL-T400L故障定位特点包括：
SEL-T400L
时间域线路保护
SEL-T400L 时间域线路保护适用于保护超高速输电线路。SEL-T400L 利用突破性时间域技术，在1毫秒内安全跳闸，以1 Mhz采样速率记录事件，并定位zui近电塔的故障。在您的线路保护系统中添置 SEL-T400L 能够显著减少清除故障的所需时间，并因速度加快而获得许多益处。
保护应用
SEL-T400L 适用于以下各种线路和系统配置：

采用数字通道、模拟通道或直接光纤通道，实现双端、三端和四端线路POTT纵联和距离保护
TW87可通过数字通道、模拟通道或直接光纤通道，实现双端线路行波差动保护，包含带有分支应用
内置式直接传讯跳闸 (DTT)
单相跳闸
串补线路
装有线路侧和母线侧电抗器的线路
架空电缆和地下电缆混合线路
双断路器应用中的线路CT和断路器CT，实现按断路器电流测量
高速跳闸额定输出用于双断路器以及单相跳闸

安装简便
SEL-T400L 使用标准控制电缆和连线连接传统电流和电压互感器，包括耦合电容器电压互感器(CCVTs)和直接连接断路器跳闸线圈。该继电器使用标准电流互感器和电缆来测量电流行波。在TW32方向元件中使电压行波，能够被大多数CCVT正确测量，以确保 TW32 元件的安全性。使用 Mirrored Bits 通信向本地设备发出断路器故障保护和自动重合控制信号，并向 POTT 和 DTT 装置中的远程 SEL-T400L 继电器发送信号。

功能应用
超高速安全跳闸—SEL-T400L内含利用专用点对点光纤通道的行波差动保护(TW87)；无需通讯的增量距离保护(TD21)；利用数字或模拟保护通道的行波(TW32)和增量(TD32)方向POTT纵联保护。根据线路长度和系统条件，实现1-5ms的跳闸时间。

使用简便—仅仅需要几个保护设定，SEL-T400L的操作、应用和设置轻松简单。只需了解基本的短路知识，该继电器的设定对系统变更和短路电流变化有很强适应性。

高保真记录— SEL-T400L 以1 Mhz 采样速率和18-bit 分辨率确保了电压和电流的高分辨率记录。该继电器可用于记录和分析高频率暂态，例如故障引起的行波、开关事件、断路器重击穿和自熄弧故障。SEL-T400L 可传输带时间戳的快速时间域值 (FTDV)。 SEL 以获得详细的格式描述以及工具（例如初步的 SEL-5611 synchroWAVe MegaScope 客户端软件）来体验这种先进的 SEL-T400L 功能。

和经济的故障定位设备— SEL-T400L可在有通讯或无通讯下采用行波故障定位法。SEL-T400L 能够在一个电塔中定期定位故障。SEL-T400L 能够在几十毫秒内完成双端故障定位，能够根据故障所在位置控制自动重合（例如应用于地下电缆线路）。

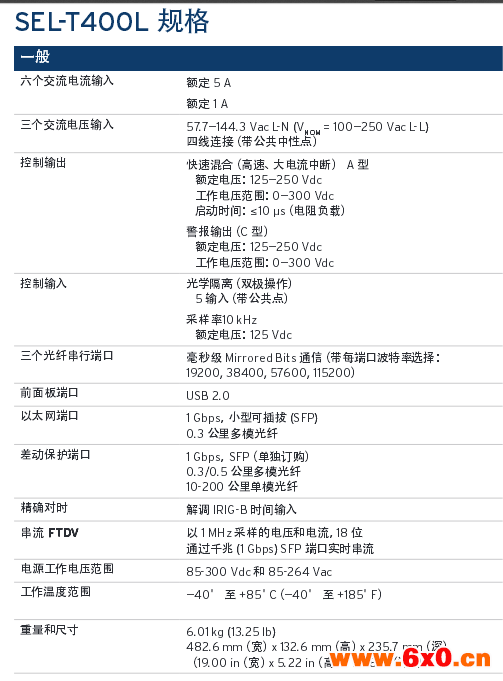

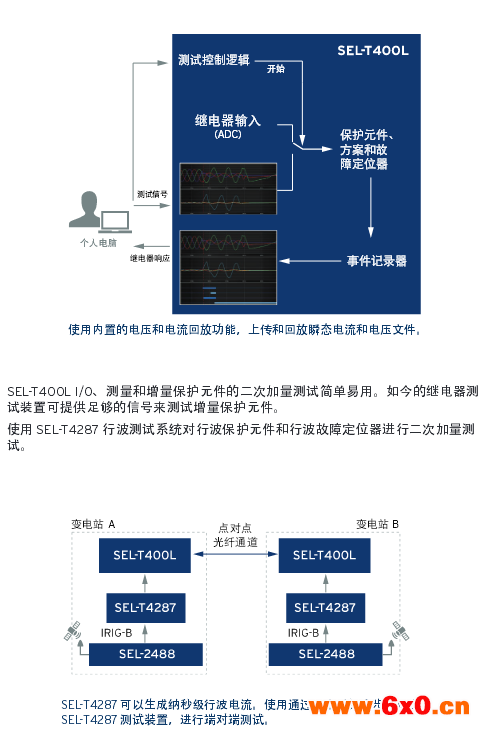

测试轻松简单—只需简单的保护设置便可轻松使用。使用标准继电器测试装置便可测试 D21 距离和 D32 方向元件。使用 SEL-T4287 行波测试系统 进行TW87格式、TW32元件和行波故障定位器的端到端测试。您可将超高分辨率电流和电压文件 (由SEL-T400L 继电器从实地或暂态模拟软件中记录），通过软件回放1，上传到SEL-400L，进行继电器测试。

和经济的故障定位设备— SEL-T400L可在有通讯或无通讯下采用行波故障定位法。SEL-T400L 能够在一个电塔中定期定位故障。SEL-T400L 能够在几十毫秒内完成双端故障定位，能够根据故障所在位置控制自动重合（例如应用于地下电缆线路）。

测试轻松简单—只需简单的保护设置便可轻松使用。使用标准继电器测试装置便可测试 D21 距离和 D32 方向元件。使用 SEL-T4287 行波测试系统 进行TW87格式、TW32元件和行波故障定位器的端到端测试。您可将超高分辨率电流和电压文件 (由SEL-T400L 继电器从实地或暂态模拟软件中记录），通过软件回放1，上传到SEL-400L，进行继电器测试。
根据线路的单端或双端行波，二端线路故障定位能够到单个电塔
架空和地下电缆的非均质混合线路双端行波故障定位
由于几毫秒内便能获得两端故障定位结果，SEL-T400L能够根据故障位置控制自动重合
当故障在电压过零点发生，可内置还原到单端或双端基于阻抗的故障测距方法，确保故障测距可靠性
支持多端线路离线行波故障定位

数字故障记录应用
SEL-T400L 记录特点包括:

高保真 (1 MHz, 18-bit)，标有时间戳，频率响应达到400 kHz
独立录波应用可编程触发条件
每个记录时长达1.2秒
容量达50个长达1.2秒的事件
全长达3.6秒的（3个记录）连贯记录能力
本地电压和每个断路器电流
当使用专用点到点光纤通道时，可时标对齐远方电压和线路电流
用于分析电力系统事件和行波保护以及故障定位功能的超高分辨率记录（1 MHz模拟）
用于分析保护功能的高分辨率记录 (10 kHz 模数）
IEEE COMTRADE (2013年版)文件格式
用于快速访问大容量记录文件的千兆以太网络端口TCP/IP 文件传输协议 (FTP)
千兆以太网络端口的串流FTDV，用于广域高保真事件记录和持续监视
