一、LVDT是什么？

LVDT意思为Linear Variable Differential Transformer（差动变压位移传感器）。基本元件由一个铁芯和两个线圈组成。通过一次线圈与二次线圈弱电磁耦合，使得铁芯的位移变化量与输出电压（电流）变化量呈精密线性关系。

二、LVDT工作原理及特点：

差动变压器式位移传感器由同心分布在线圈骨架上一初级线圈P，二个级线圈S1和S2组成，线圈组件内有一个可自由移动的杆装磁芯（铁芯），当铁芯在线圈内移动时，改变了空间的磁场分布，从而改变了初次级线圈之间的互感量M，当初级线圈供给一定频率的交变电压时，次级线圈就产生了感应电动势，随着铁芯的位置不同，次级产生的感应电动势也不同，这样，就将铁芯的位移量变成了电压信号输出。为了提高传感器灵敏度改善线性度，实际工作时是将两个次级线圈反串接，故两个次级线圈电压极性相反，于是，传感器的输出是两个次级线圈电压之差，其电压差值与位移量成线性关系。

三、差动变压器式高精度位移传感器用途及特点：

1.用途:差动变压器式（LVDT）位移传感器具有良好的环境适应性、使用寿命长、灵敏度和分辨率高的特点。使用时只要把LVDT的壳体夹固在参照物上，其测杆顶（或夹固）在被测点上，就可以直接测量物体间的相对变位。广泛用于测量预先被变成位移的各种物理量。

2.特点:把LVDT的电测线路采用微电子技术全部封装入LVDT的壳体内。输入电压±9V～±15V，输出信号±5V或0～5V或0～10V或4～20mA的信号，可与四位半数显表配合使用，该仪器便于携带和在无交流电源的环境中使用。DC－LVDT具有较强的抗干扰能力，可在潮湿，大电流或强磁场等恶劣环境下工作，适宜遥测。

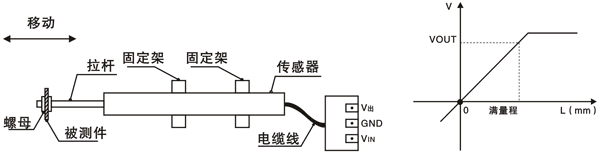

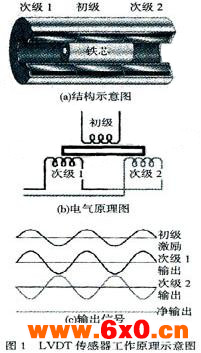

四、工作原理示图：
