拥有一把绿箭侠一样的复合弓,是一件很拉风的事情。在过去十年中,现代复合弓的几何形状变得更加复杂,这是由采用能够预测弓箭射击过程中发生的偏转、扭矩和振动的模拟软件推动的。

【Creaform 3D 扫描行业应用】你和绿箭侠还差一把复合弓



手持复合弓的绿箭侠

【Creaform 3D 扫描行业应用】你和绿箭侠还差一把复合弓

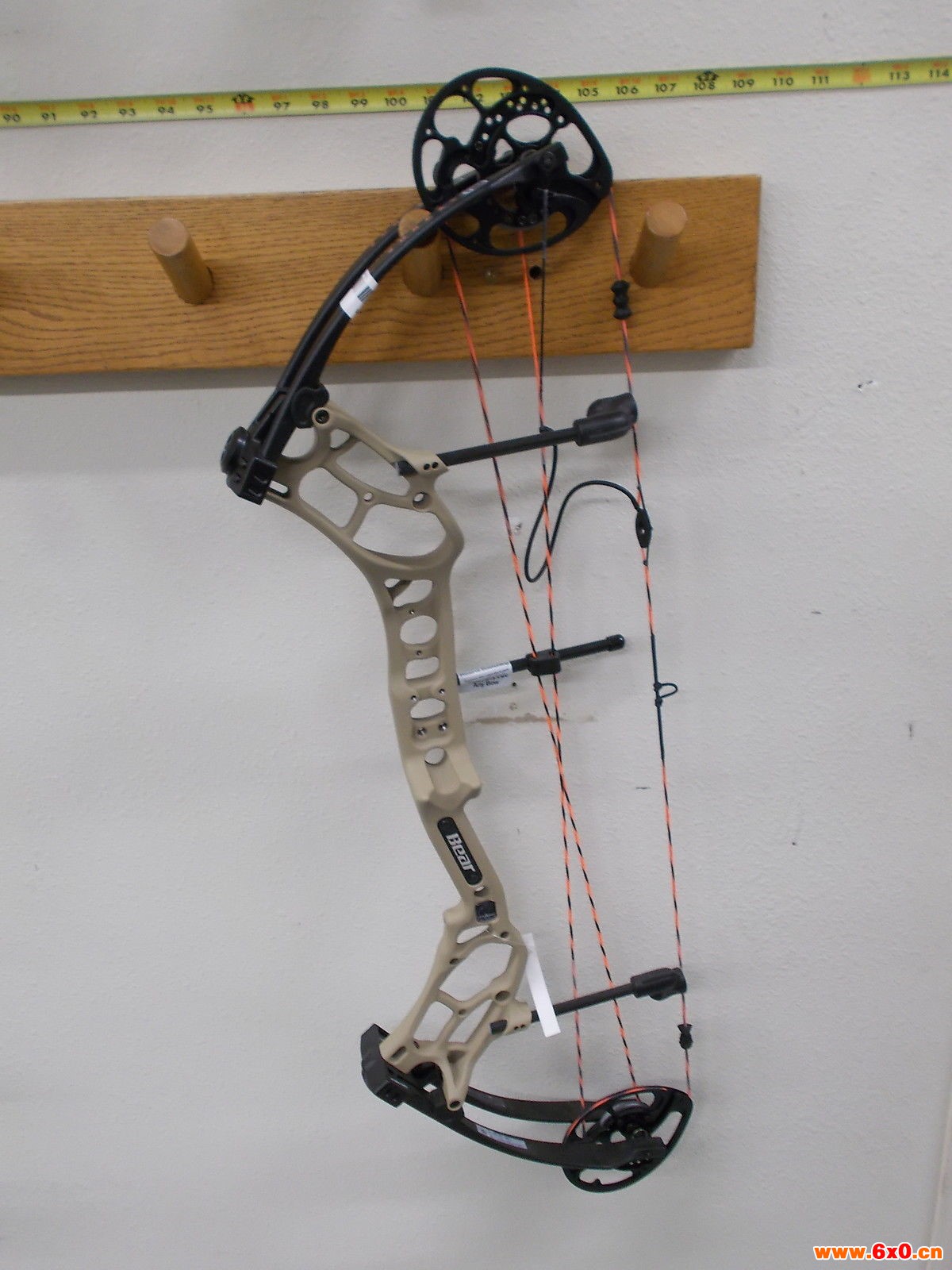

现实中的复合弓



传统方法:

复合弓尽管很酷,但是由于设计越来越复杂,制造工艺变得更加复杂,复合弓的部件的检测过程也变得更加困难和耗时。



近年来,坐标测量机(CMM)已经被用于在立管几何上采取单独的点,主要检测关键的肢体附接位置。但是三坐标测量的是有限的点位,对于异型的复合弓来说,这种检测方法并不能反映整体的趋势。

解决方案

然而,我们采用三维检测方法,却可以避免坐标测量机的不足,提供了几乎100%覆盖的检测方案。我们使用Creaform的HandySCAN 700手持式激光扫描仪扫描扫描复合弓的弓形,这提供了几何的完整3D数字化数据,并且到0.03mm。

Geomagic的Control X检测软件用于验证提升管上的尺寸。就像CMM程序提前编写然后在准备好零件后运行一样,Control X允许您在测量之前将所有对齐,尺寸,GD&T,横截面应用于CAD模型。通过扫描仪捕获扫描数据后,只需将其导入Control X会话,并为检查员生成通过/失败报告。

【Creaform 3D 扫描行业应用】你和绿箭侠还差一把复合弓

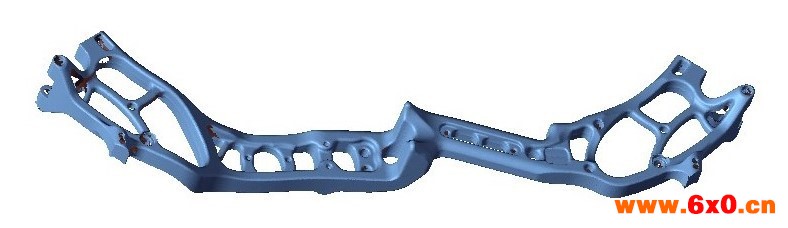

扫描数据

【Creaform 3D 扫描行业应用】你和绿箭侠还差一把复合弓

三维检测

【Creaform 3D 扫描行业应用】你和绿箭侠还差一把复合弓



CAD模型

优势:

使用手持式3D扫描仪,几乎可以在几分钟内将复杂立管的数据100%数字化。与单点CMM相比,可以大大缩短为完整检查过程编写的程序的时间。这意味着减少了制造时间和成本,从而使更多的单位以更高的利润率。

复合弓不仅可以在静态的预组装状态下进行测量,而且还可以在大扭矩下完全拉伸时快速扫描和比较,以便对模拟模型进行初始比较和验证。

由于过去十年中先进的制造和质量控制发展,立管设计现在可以针对重量,刚度和精度进行优化,从而获得更的复合弓。
