胜利仪器多通道绝缘电阻测试解决方案

来源:网络  作者:网络转载   2019-10-10 阅读:957

多通道绝缘电阻测试解决方案

1、研制背景
绝缘测试是客车干线安全检测系统中的一部分,由于目前铁路内各车辆段大多采用摇表在无电的情况下对客车供电线路进行绝缘测量,存在三相四线每路都需要人工切换测量,人工读数误差大,保存数据等缺点。因此,我公司针对铁路系统AC380V、DC600V客车供电方式线路的绝缘测量提出解决方案,以进一步提高工作效率及测量精度。
2、设计思路

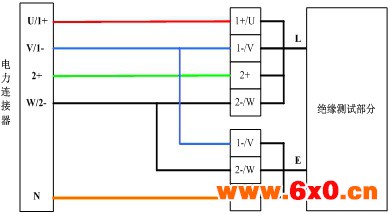

为了实现能够分别测量AC380(500V)制式和DC600(1000V)制式下的线间、线对地多路的绝缘值;依托我们成熟的绝缘测试部分,增加通道切换功能,连接到客车电力连接器上,一键式满足各种组合的绝缘测试,具体见下图:


3、总体方案

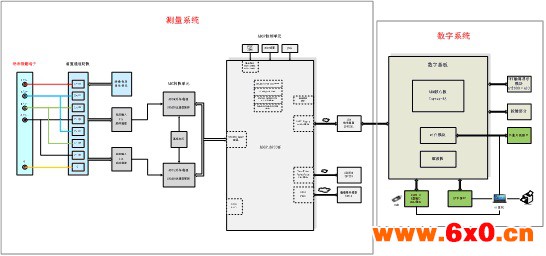

该多通道绝缘电阻测试方案由测试系统与数字系统构成。如下图:测量系统包含绝缘测量、端口电压监测、温湿度测量、通道切换控制、电源管理等单元。数字系统包含ARM核心处理器、wifi模块、TFT触摸显示、数据存储及通讯等单元。
电路中的12V电源模块一方面可向数字系统提供5V电源,另一方面可通过升压模块变换为测量所用的500V、1000V电压;多路绝缘电阻值采样、温湿度检测和时钟模块所获取的信息经CPU处理后,结果可经显示屏显示,同时可自动保存、上传PC或通过wifi传回指挥中心;能够对测量的绝缘值与不同湿度条件下的标准值进行对比判断,实现不合格自动报警功能。



4、结束语
综上所述,铁路客车供电线路多通道绝缘测量仪具有体积小、重量轻、操作简单、界面友好、性能稳定、测量精度高等特点,可以替代传统的兆欧表对供电方式为AC 380V、DC 600V的铁路客车电线路绝缘值进行测量,测量时可以依次输入车次、车号、工号、供电制式、全/单列等信息,其内置的软件可以不同温湿度条件下的绝缘值为标准判断客车电线路绝缘电阻值是否合格,测量数据可以保存、查询和上传。该定制化仪表在铁路系统现场试用两年,技术性能符合客车有关检修工艺要求,得到相关部门的认可。
