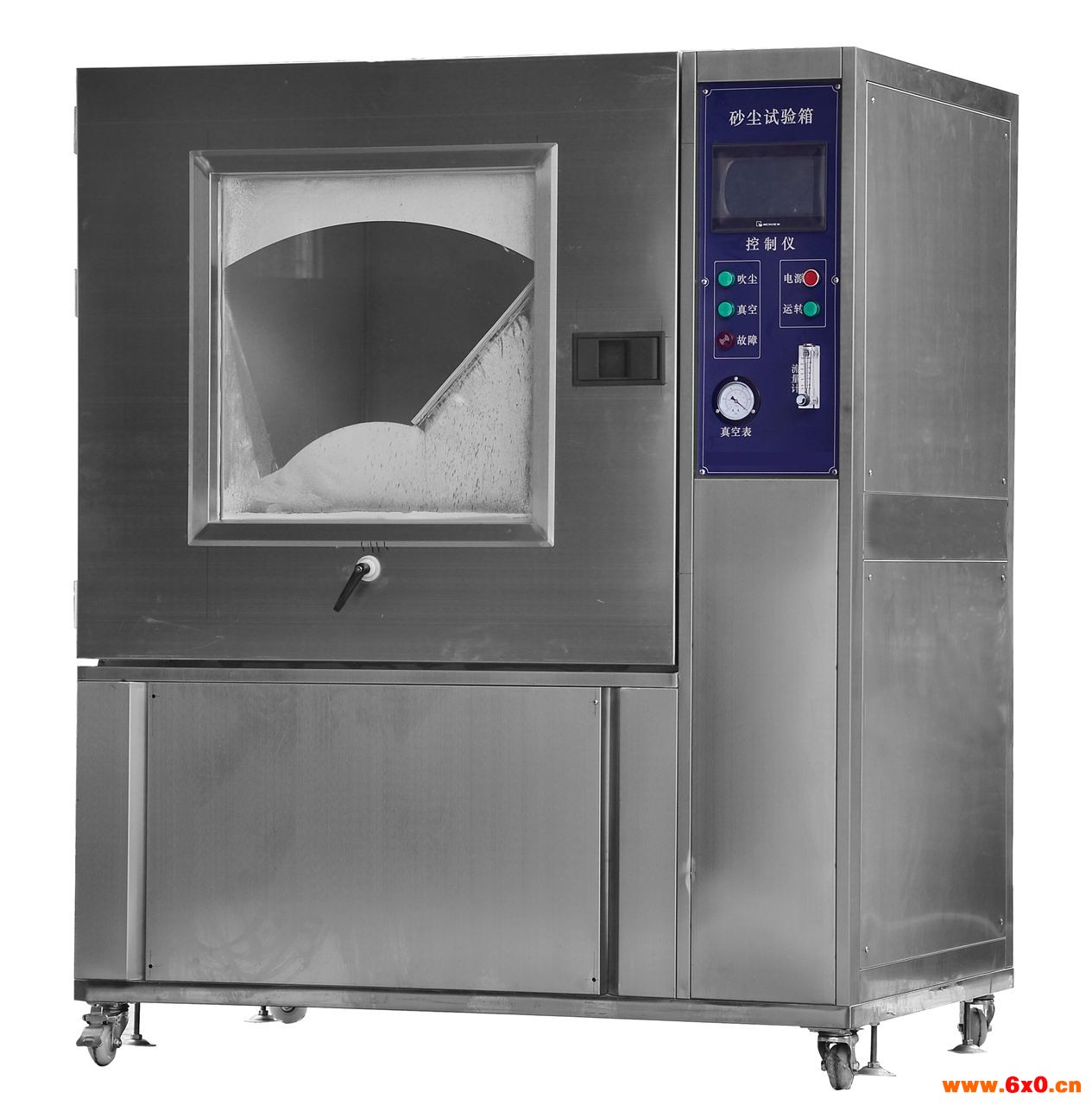

一、沙尘防尘实验箱主要技术参数:
型号:HE-SC-IP56
1、试验室总尺寸:长1450×宽1150×高1750mm
2、内箱尺寸:长800×宽800×高800mm
3、网标称线径50um
4、线间标称间距75um
5、箱内、管道内灰尘浓度为2Kg/m³
6、气流速度:不大于2m/s
7、滑石粉用量:2kg/ m³
二、沙尘防尘实验箱结构原理和材质:
设计一锥形漏斗,底部有粉尘收集口和抽尘口,在抽尘口处安装高压涡轮循环风机,将抽起来的粉尘送到内箱顶部,粉尘再由顶部垂直自然向下吹尘,当粉尘落在漏斗的侧壁上,再通过震动装置将粉尘回收到吸尘口,从而开始循环周而复始。
1.内箱材质:sus304不锈钢板
2.外箱材质:不锈钢
3.箱门上带有大型观察窗
4.独特的风道设计,保证箱体产生非层状的垂直循环气流
三、沙尘防尘实验箱控制系统
1.PLC及触摸屏智能控制系统
控制器:采用可编程控制器(此控制器具备下述多种任意设定控制功能)
a. 吹尘时间(停、吹)h/m/s 可调
b. 循环周期:任意可调
c. 预设试验时间:0s~999h99m99s 任意可调
d. 通电:断—通—断

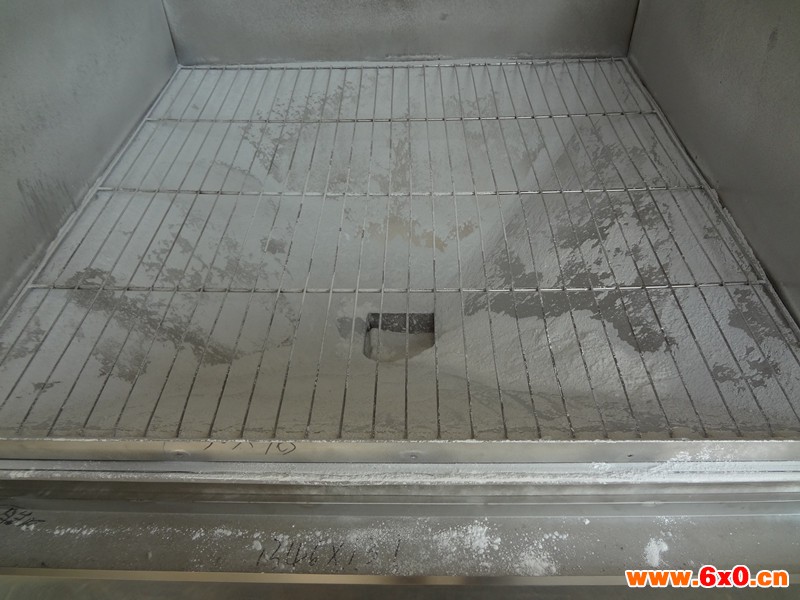

金属筛网尺寸:标称线径50um,线间标称间距75um
吹风机:全塑离心风机
2.PT100测试传感器
3.安全保护装置
4.仪表超温保护功能
5.电源缺相保护
6.漏电断路保护器
7.电源:AC380 V 50Hz
8.门:钢化玻璃门
9. 真空泵 60-600L/H
10. 调压阀,吸嘴,调压三件套
四、标准:
GB4208-2008外壳防护等级(IP代码)
GB/T2423.37-2006电子电工产品环境试验 第二部分试验方法 试验La:砂尘试验
IEC-60529电器外壳保护分类等级(IP代码)
DIN-40050-9外壳防护等级IP代码
ISO-20653道路车辆-防护等级(IP代码)-电器设备对外来物,水和接触的保护
GB/T4208-2008低压电器外壳防护等级
GB7000.1防尘灯具的防尘试验
