将评估对象(即产品—―系统或设备)作为一个单元整体,只利用其本身的研制试验或使用数据以及与其相关的其他信息对其可靠性进行评估。
系统级可靠性综合评估
根据评估对象(即产品—―系统)的可靠性模型,利用组成产品的不同层次、不同类型的单元试验数据或使用数据,对产品可靠性进行综合评估。
表1 可靠性评估方法分类表
方法分类 | 适用范围 | |
单元级可靠性评估方法 | 经典方法 | 产品数据量或样本量较大时使用 |
Bayes方法 | 产品数据量或样本量较小时使用,需要已知先验分布 | |
综合评估方法 | 产品数据量或样本量较小时使用 | |
利用非寿命数据的方法 | 某些机械产品的结构强度试验数据的评估 | |
系统级可靠性评估方法 | 方法 | 特定的系统结构和数据,系统结构复杂则计算量极大,有的甚至无法计算 |
近似方法 | 特定的系统结构和数据,工程上常用的方法,计算相对简便 | |
Bayes方法 | 需要已知组成设备寿命分布的先验分布 | |
Monte-Carlo方法 | 大型复杂系统的可靠性评估 |
单元级可靠性评估方法的适用对象
设备:本身试验样本量较大,仅利用本设备试验数据或使用数据即可满足可靠性评估要求;
系统:本身试验样本量较大,仅利用本系统试验数据或使用数据即可满足可靠性评估要求;或无法利用组成单元的数据。
系统级可靠性评估的适用对象
系统:鉴于系统本身试验样本量不足,需要利用系统本身及其组成设备试验数据或使用数据进行综合评估。
数据类型
评估对象的数据可分为成败型数据和非成败型数据,而后者又分为寿命型数据和非寿命型数据(如应力强度型数据、性能检测数据等)。寿命型数据可分为以下几种类型:
1、完全样本数据:所获取的产品试验数据或使用数据全部为故障时刻的数据称为完全样本数据;
2、定时截尾数据:抽取一定数量的产品(样本)进行试验,试验前规定产品的试验截止时间,试验进行到规定的试验时间就中止试验,定时截尾试验所得到的试验数据称为定时截尾数据;
3、定数截尾数据:抽取一定数量的产品(样本)进行试验,试验前规定产品的故障数,试验进行到规定的故障数时就终止试验,定数截尾试验所得到的试验数据称为定数截尾数据;
4、不等定时数据(随机截尾数据):产品试验数据或使用数据的截尾时间不同的数据称为不等定时截尾。

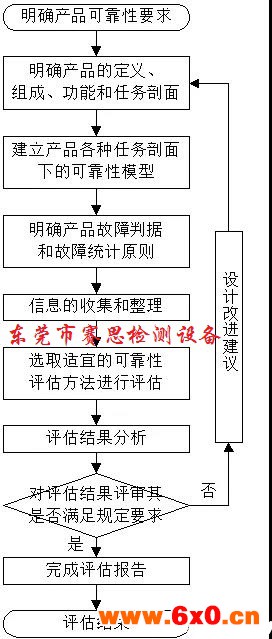

产品可靠性评估的具体流程
a) 明确产品可靠性要求,包括可靠性参数和指标;
b) 明确产品的定义、组成、功能和任务剖面;
c) 建立产品各种任务剖面下的可靠性模型,可靠性模型包括可靠性框图和数学模型;
d) 明确产品的故障判据和故障统计原则;
e) 按《大纲》要求和故障判据、故障统计原则进行试验信息的收集与整理;
f) 根据数据情况选取适宜的可靠性评估方法;
g) 对评估结果进行分析,并得出相应的结论和建议;
h) 对评估结果进行评审,是否满足规定的可靠性要求。如果满足规定的可靠性要求,则继续i)步骤,否则提出设计改进建议并返回到b)步骤;
i) 完成评估报告。

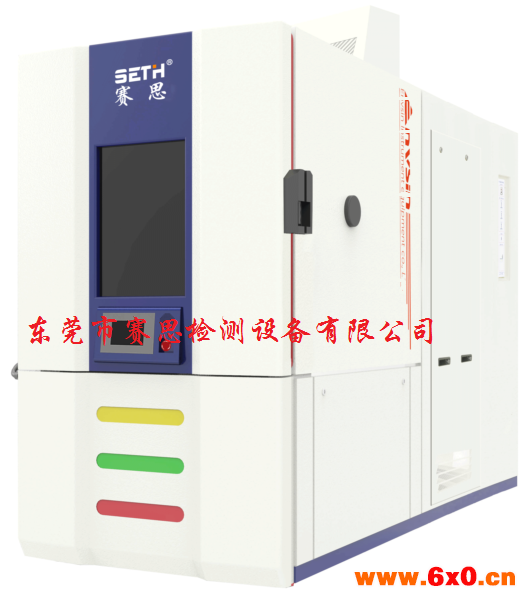

快速温变湿热试验箱 技术规格:
型 号 | SES-225 | SES-408 | SES-800 | SES-1000 | SES-1500 |
内箱尺寸 (W x D x H cm) | 50×60×75 | 60×80×85 | 80×100×100 | 100×100×100 | 100×100×150 |
外箱尺寸 ( W x D x H cm) | 115×125×160 | 125×145×170 | 145×195×185 | 155×225×195 | 250×125×190 |
承载重量 | 20kg | 30kg | 30kg | 50kg | 75KG |
温度速率 | 等均温/平均温5℃/min、10℃/min、15℃/min、20℃/min。 | ||||
温度范围 | -70℃~﹢180℃ | ||||
温度均匀度 | ≤2℃ | ||||
温度波动度 | ±0.5℃ | ||||
温度偏差 | ±2℃ | ||||
温变范围 | -40℃/-55℃~+125℃(高温至少+85℃以上) | ||||
湿度范围 | 20%~98% | ||||
湿度偏差 | ±3%(>75%RH), ±5%(≤75%RH) | ||||
4个(外形尺寸不含脚轮)脚轮增高50~120mm | |||||
观察窗 | 450×450mm带加热装置防止冷凝和结霜 | ||||
测试孔 | φ100mm位于箱体右侧(人面朝大门) | ||||
照明灯 | 35W/12V | ||||
节能调节方式 | 冷端PID调节方式(即加热不制冷,制冷不加热),比平衡调温方式节能40% | ||||
加热方式 | 镍铬合金电热丝(3重超温保护) | ||||
制冷机 | 德国原装进口品牌压缩机 | ||||
制冷剂 | 环保制冷剂R404a / R23(臭氧耗損指數均為0) | ||||
冷却方式 | 水冷(水温7℃~28℃,水压0.1~0.3Mpa),以便确保降温性能 | ||||
控制器 | 7寸彩色触摸屏控制器 | ||||
运行方式 | 程式运行+定值运行 | ||||
传感器 | PT100 | ||||
通讯功能 | RS485 标配USB | ||||
曲线记录功能 | 触摸屏自动记录 | ||||
380V±10%/50HZ,三相四线+地线(3P+N+G) |
