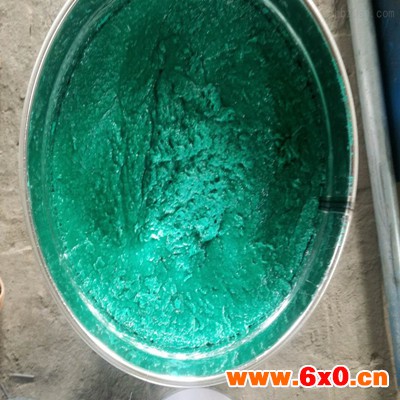

烟道衬里乙烯基玻璃鳞片胶泥重防腐电厂脱硫施工

烟道衬里乙烯基玻璃鳞片胶泥重防腐电厂脱硫施工

安全防护：
（1）    涂料应存放在温度较低的通风、干燥处，远离热源，避免日光直接照射并隔离火种。存放已开盖的涂料、固化剂和稀释剂的配制间内，严禁明火。
（2）    涂装前必须检查所需照明、通风和脚手架等是否完备可靠，装、焊接工作是否已经结束，尽量使焊接工作不损坏已涂好的涂层。
（3）    施工场所的电线、电动机、配电设备应符合防爆要求。
（4）    由于设备、烟道整体封闭，而在施工过程中，有少量化学品挥发。因此要求施工人员有防护措施，如戴防毒面具等，并且在保证被衬基材表面温度满足鳞片胶泥（涂料）的固化性能的条件下，使用通风机强制通风换气，以降低设备、烟道内部空气中的有机物含量，减少对人体的伤害。
（5）    为了防止涂料溅在皮肤上或眼睛内，施工时应穿工作服和护目镜。
（6）    操作人员如有头晕、头痛、恶心、呕吐等不适感时，应立即到有新鲜空气的场所休息或送医院就医。

烟道衬里乙烯基玻璃鳞片胶泥重防腐电厂脱硫施工

对于鳞片胶泥（涂料）应用于钢结构设备内表面，要对钢结构表面进行表面处理，具体要求如下：

1. 表面处理
   1．   1表面处理前，设备应是已按图纸要求制造、检验合格的,且应是把与吊装、保冷或保温等有关零部件预先焊上，防腐蚀处理后不能再对设备施焊。
   1．2表面处理的方法
   干法喷砂或喷丸用于表面处理，详细施工要求如下：
   1.2.1预处理
   （1）    需防腐蚀处理的表面焊缝上的焊瘤、焊渣、飞溅物均应打磨掉。
   （2）    结构转角、表面凹凸不平及焊缝表面应打磨平整或圆滑过渡。
   （3）    油脂、油污应用酒精（工业纯）或丙酮（工业纯）彻底除净。
   1.2.2喷砂（丸）除锈
   （1）    喷砂（丸）除锈（包括质量检查及涂刷*道底漆）应在8h内完成。
   （2）    对于大型设备，无法在8h内完成时，可采用分段喷砂（丸）的办法。即先对一定面积进行喷砂（丸）除锈，经检验合格后涂刷*道底漆，待底漆固化后，再对剩余部分喷砂（丸）除锈，此时应对已涂底漆加以保护，并在其继续喷砂（丸）端至少应留出50mm的距离。使能交叉喷砂，从而保证喷砂（丸）的质量。余类推。喷砂（丸）检验合格表面在涂*道底漆前应用酒精或丙酮清洗。
   烟道衬里乙烯基玻璃鳞片胶泥重防腐电厂脱硫施工 喷砂（丸）所达到的质量等级按照GB 8923-88《涂装前钢材表面锈蚀等级和除锈等级》Sa2 1/2，要求完全除去金属表面上的油脂、氧化皮、锈蚀产物等一切杂物，并清除粉尘。残存的锈斑、氧化皮等引起轻微变色的面积在任何100×100mm2的面积上不得超过5%，粗糙度应达到40—70μm。
   （4）    喷砂（丸）采用的压缩空气应干燥洁净，不得含有油污、杂物和水分，压力为0.5-0.6Mpa。
   （5）    喷砂（丸）的砂粒采用石英砂（钢丸），应干燥洁净，无油污、杂物；含水量应小于1%，必要时应进行烘烤干燥，待凉后才能使用。
   砂粒是粒径为1-3.2mm,其中1-1.5mm的粒径不少于40%。
   钢丸的粒径为0.63-1.60mm，其中0.63-0.8mm的粒径应不少于40%。
   （6）    推荐的喷砂（丸）施工工艺指标如下：
       喷嘴直径：  6-8mm       喷射角：30~75度
