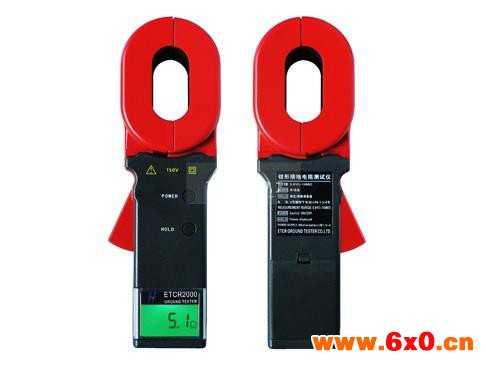

在现代社会中,电力系统扮演着十分重要的角色,加强接地装置的安全性以及监测的实时性,是确保输电线路安全运行和电网安全运行的重要措施之一。而随着社会的飞速发展,出现了各种各样的无土壤环境(如:水泥地、高层建筑等),此时传统的“打桩”(大地土壤中打辅助接地极)方法会派不上用场。下面我们带领大家使用本公司ETCR2000系列钳形接地电阻仪(以下简称钳形表)在无土壤环境下测试接地体的电阻。
本次实验我们计划测出室内实验室中的一处接地体的电阻值。从测试原理来说,钳形表只能测量回路电阻,对单点接地体是测不出来的。所以,我们可以利用一根测试线及接地系统附近的接地极(如:接地良好的消防栓等),人为地制造一个回路进行测试。
首先我们使用“两点法”,把测试线的一头连接被测接地体A点,另一头连接室内的某消防栓B点(注意需要刮去消防栓表面的油漆)。使用钳形表如图3测量出R1=RA+RB+RL,即A点、B点和导线的总阻值。其中如图4将测试线头尾相连即可用钳表测出其阻值RL。

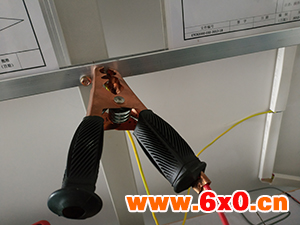

图1 测试线连接被测接地体A点

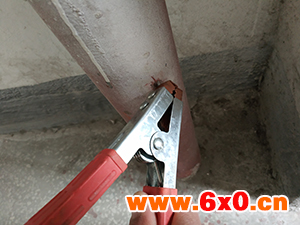

图2 测试线连接消防栓B点

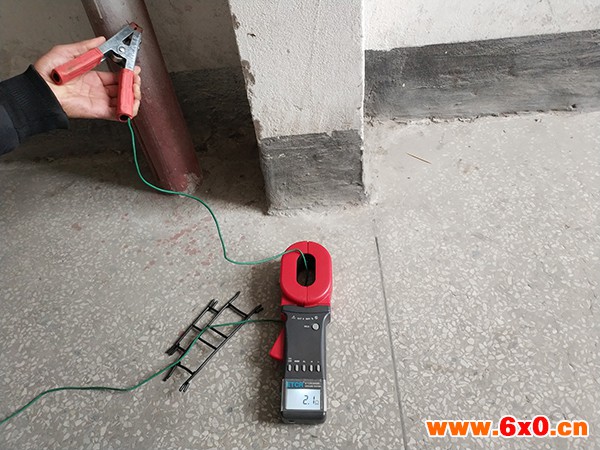

图3 A、B点间测量值R1
图4 测试线线阻测量值RL
测量得出R1=2.1Ω,如果钳形表的测量值小于接地电阻的允许值,那么这两个接地体的接地电阻都是合格的。
如果想知道A点比较准确的电阻值,可以使用“三点法”。这时我们需要用上第三个接地体消防栓C点,同样把测试线的一头连接至C点,另一头分别连接A点得出R2=RA+RC+RL,和另一头分别连接B点得出R3=RB+RC+RL。

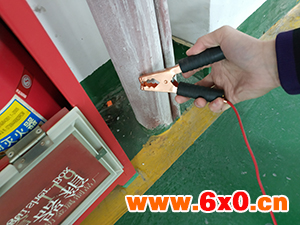

图5 测试线连接消防栓C点

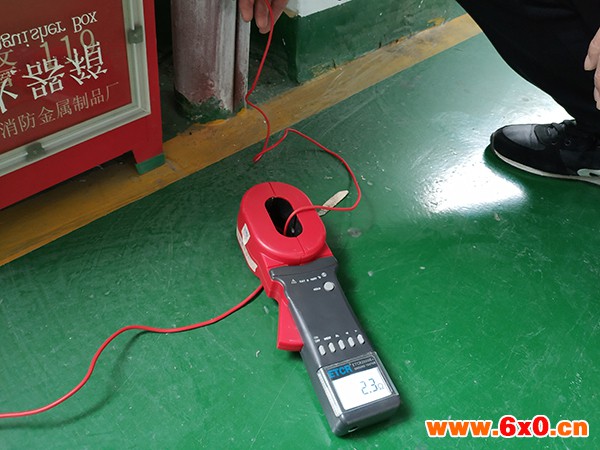

图6 A、C点间测量值R2

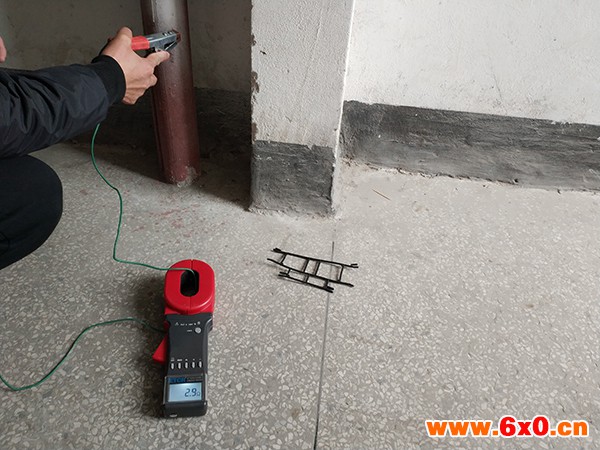

图7 B、C点间测量值R3
测量得出R2=2.3Ω,R3=2.9Ω,结合之前测量得出的R1=2.1Ω,可以简单的计算出RA=(R1+R2-R3-RL)/2,得出RA=0.4Ω。同理可以得出RB=1Ω,RC=1.2Ω。
为了便于记忆,可将三个接地体看作一个三角形,则被测电阻等于邻边电阻相加,然后减对边电阻以及减去一个线阻,再除以2。
钳形接地电阻测试仪常见故障排除总结分析如下:
故障现象 | 可能原因 | 解决方法 |
钳口在闭合状态下,显示屏出现钳口张符号 | 钳口严重污染 | 请清洁钳口 |
显示屏出现电池符号,或自检后每当按压钳柄后即自动关机 | 电池电压过低 | 请更换电池 |
开机自检时,显示屏出现“E”符号 | 自检错误,不能进入测量状态。 | 请检查自检时钳口是否钳绕了金属导体。 |
开机自检后显示屏未出现“OL”,而是显示其它数字 | 钳口有污染,或仪表存在其它故障 | 清洁钳口。或送本公司修理 |
测量过程中显示屏出现“OL” | 被测电阻超过1000Ω | 超出仪表测量范围 |
测量过程中显示屏出现“<0.01Ω”符号 | 被测电阻小于 0.01Ω | 超出仪表测量范围 |
