atos比例阀AGMZO-TERS系列是符合ISO6424标准的产品，atos比例阀AGMZO-TERS也是很常用的系列，大部分atos比例阀AGMZO-TERS系列型号都有现货！需要详细核实可以来电和我们咨询！

atos比例阀AGMZO为两级锥阀型比例溢流阀，带集成式或远程压力传感器，阀的压力调节与输入电信号成正比。
此类阀与电子放大器协同工作，见第2】

节表格，放大器向比例阀提供适当的驱动电流，以校准阀的调整量，使之与放大器的输入信号相对应。

此类比例阀有不同的形式供选用：

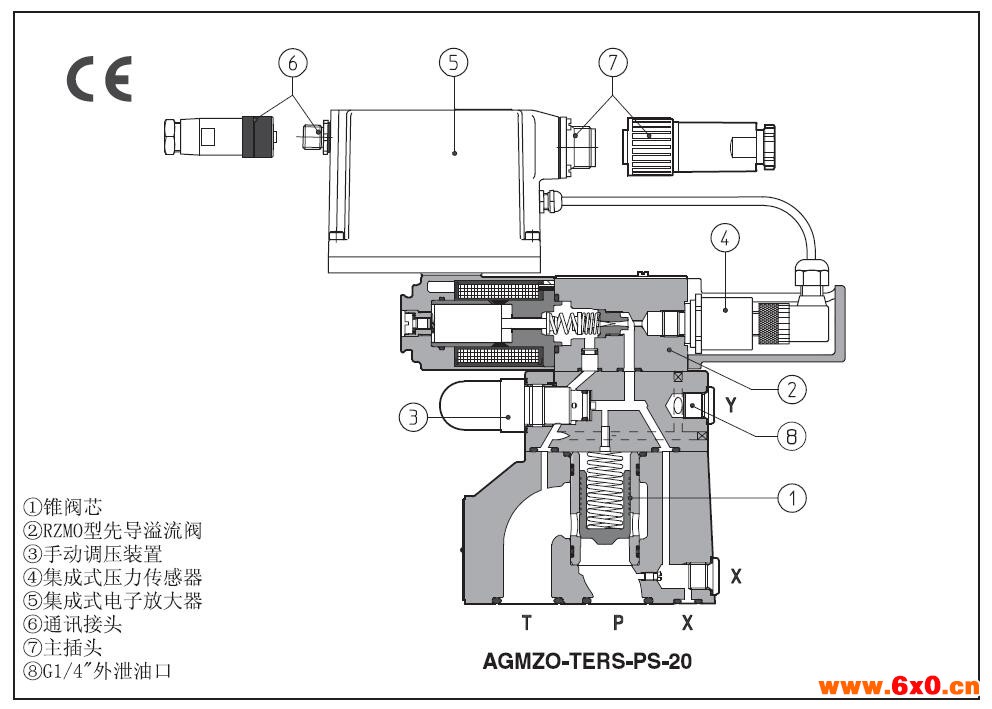

*-TERS：带集成式压力传感器④和集成式数字放大器⑤。自身实现闭环控制，大大提高了阀的动静态特性。

*-AERS：同TERS，但不带集成式压力传感器（预留远程压力传感器接口）。
对锥阀芯①的先导压力由比例溢流阀RZMO②控制，RZMO资料参见F010部分。

atos比例阀AGMZO-TERS系列阀为锥阀式先导型比例溢流阀，阀的压力调整量与输入信号成正比例。
由外部控制给出4~20mA的输入信号到电子放大器（D），经电子放大器处理后给比例电磁铁C2，比例电磁铁推动锥阀芯C5使之具有与输入信号相对应的开度，atos比例阀AGMZO-TERS系列从而得到对应的先导压力。通过此先导压力控制主阀芯A2来调整系统的压力。
本阀配有压力调整阀（B）米限制系统的zui高压力。
本阀配有内装压力传感器C7以检测系统的实际压力值，可在阀内实现压力的闭环控制。
安装调试的步骤1.在安装比例阀之前，必须使油液的清洁度达到NAS7级。
2.拧紧螺钉将比例阀固定在集成块上，atos比例阀AGMZO-TERS系列并接好电缆。
3.用螺丝刀松开电磁铁（C2）一侧端部的排气螺钉（C9）排除空气。
4.阀处于可使用状态。
模拟式比例阀调试方法：
1、用户要求的调定值：4mA—-4-7MPa；20mA——13-17MPa。
2、调节方法：
1）将先导溢流阀的手动调节装置顺时针方向拧紧，但切记不可完全关死。
2）打开放大器后盖，拆下放大器四个角上的螺钉并将放大器平放，可以发现下图所示的一些电位计：M、L、T、O、P1、P2、P3、P4（打开放大器后盖可以看到这些电位计），Pdown（翻开放大器可在其底部发现此电位计）；
3）电位计T和Pdown都用来调节增益值，开始调节时请将它们的增益都调到较小值（顺时针为减小，请现场核实确认）；
4）给定输入信号4mA，调节死区电位计P1，使得压力表上的读数为所要求的值（比如5MPa，此时死区比较大）；
5）给定输入信号20mA，调节底部增益电位计Pdown（顺时针为减小，逆时针为增大，请现场核实确认），使得压力表上的读数为所要求的值（比如14MPa）；
6）调节完毕。
此时可输入一个4mA~20mA之间的信号（比如12mA），检查所对应的压力值，应基本上是成比例的。
