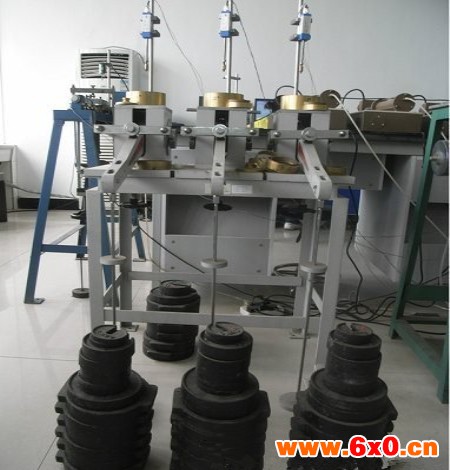

三联高压固结仪操作使用方法

来源:网络  作者:网络转载   2019-10-10 阅读:264

三联高压固结仪操作使用方法

操作规程:
■将仪器放置平稳,并使杠杆位于升降支架之间,使之不产生摩擦。
■按土工实验规程置备土样。
■装入护环后将置备好的土样放入容器中透水石上, 然后上端放上透水石, 传压板及钢珠,置于压框正中,安装百分表。
■将手轮顺时针方向旋转,使升降杆上升到顶点,再逆时针方向旋转 1~2 转。
■使用加压头对准钢珠,调整拉杆下端螺帽,使框架向上时容器部分能自 由取放。
■先施加 1 的预压荷重,使指针读数为零。以后逐级加荷(加荷前卸下预 载荷砝码)。
■加荷后观看杠杆下沉情况或根据需要可逆时针方向旋转手轮, 调节升降杆保持杠杆平衡。


使用方法:
■将剪切盒上下各加上Φ61.5×12.7mm透水石壹块,装上传压活塞,将加荷框上横梁轻放于传压活塞上。此时杠杆目测基本水平。(砝码盘挂在重点轴上)。
■调整平衡锤进退使杠杆稍离传压活塞(不接触活塞)。在砝码上加24g砝码,此时杠杆向下压至传压活塞。目测保持杠杆稍向上倾斜。
■摇动手轮使剪切盒前进接触到测力计,百分表指针稍动即停止。
■提杠杆末端,使加荷框离开传压活塞,靠在推动座上。
■剪切盒上插有两个螺杆插销,试验开始时,应将螺杆插销旋下。
■摇动手轮,每转一圈,推动轴前进0.20mm。
■试验完成后,加荷框上横梁、传压活塞接触螺杆及平衡锤不需调整,只需将卸荷下杠杆向上提离剪切盒即可,取出试样,清洗剪切盒后再做第二次试验。
■仪器使用完毕后,应清洗擦干,蜗轮蜗杆注意上稀黄油,杠杆的向心球轴承内注意上机油。妥善保管剪切盒与插销,不得弯曲变形


操作步骤:
■取出仪器箱与仪器四周塞块,仪器置于平台上,调节立柱螺丝,仪器平稳后并紧并帽。
■稍并紧框架下横梁上的六角螺栓,使框架与杠杆基本稳定。
■检查杠杆两侧与吊圈是否相摩,轴承滚动应灵活,调整平衡锤,使杠杆自重基本平衡,并紧平衡锤并帽,旋开螺栓,与杠杆充分脱开,并将杠杆处于立柱中间。
■检查前切盒,滚动钢球应放正,滚动灵活五异物卡阻,按规程放入土样,放好透水石,传压板,使框架传压螺钉对准钢球中心。
■摇动手轮,使上盒刚好接触量力环,百分表对零,同时将垂直移位百分表对零,旋动传压螺钉,适量太高杠杆,若试样未经预压可略高,以免加后土样下沉而使杠杆过于倾斜。
■应变控制式直剪仪使用说明书
按工程实际需要施加垂直载荷,(杠杆应基本位于立柱中间)待土样受载或固定后,拧出螺丝插销,以均匀速度摇动手轮进行剪切,视量力环百分表指针不再前进,或有后退时记下数值,一般剪切位移应达到4mm左右。当剪切过程中百分表读数无峰值时,则可剪至6mm。
■剪切结束后,退出剪切和垂直载荷(拔出插销,可快速旋退进杆),复原。
