金相光学测量显微镜

来源:网络  作者:网络转载   2019-10-10 阅读:496

产品名称:金相光学测量显微镜
产品型号:JXM-3020
产品简介:金相光学测量显微镜用于电子组件、精密模具、精密具、塑料、PCB加工等方面,不仅可用作坐标测量,还可以目镜标准分划板作显微放大比较测量,测量螺纹的节距、外径、牙角等工件尺寸或外形轮廓,ACF导电粒子形状和瑕疵观察,除应用于长度、角度测量外,还可作为观察显微镜。

产品特点:

测量型金相显微镜是一种兼顾影像与目视两用的高精度、高效率测量仪器。它具有电视成像与目视光学两套瞄准系统,是集光、机、电、算、影像于一体的测量型金相显微镜。是机械、电子、仪表、钟表、轻工、塑料行业,院校、研究所和计量检定部门的计量室、实验室已经生产车间不可缺少的计量检测设备之一。

1. X、Y、Z三轴0.1μm分辨力

2. 具Z轴粗调/微调旋钮

3. 同轴表面光/底光量测

4. 内置偏光量测光学模块

5. 可量测透明材质纳米级高度差

6. 可选配白光纳米检测模组

规格参数:



规格型号

HK-JTM-3020

工作台

玻璃台尺寸(mm)

350*250

运动行程(mm)

300* 200

Z轴电动升降行程(mm)

120

光栅尺分辨力(μm)

0.1μm

XY坐标示值误差(μm)

1.5+ L/200 (L为测量长度,单位mm)

影像系统

彩色1/2CCD摄色机:;结合测量软件QMS3D-M

显微镜系统

三目头

目镜:10

滤光片:黄、绿、蓝、白

量测模式:反射,透射,偏光

5孔物镜转换镜

照明系统

透射照明光源:白光LED,亮度可调

同轴照明光源:12V 100W卤素灯,亮度可调

物镜

倍率

5X

10X

20X

50X

工作距离 (mm)

18.0

15.0

4.5

11.0

总放大倍率

目视

50X

100X

200X

500X

19寸视频

301.625X

603.25X

1206.5X

3016.25X

高度量测模块

(选配件)

白光干涉高度测量模块(M10-CA),高度量测分辨率0.5 μm (选配):倍率10X,工作距离5mm,光学分辨力2um

其他参数

外形尺寸 (mm)

825*660*910

仪器重量 (kg)

850

电源功耗

~220V 50/60Hz < 60W(不包含计算机)

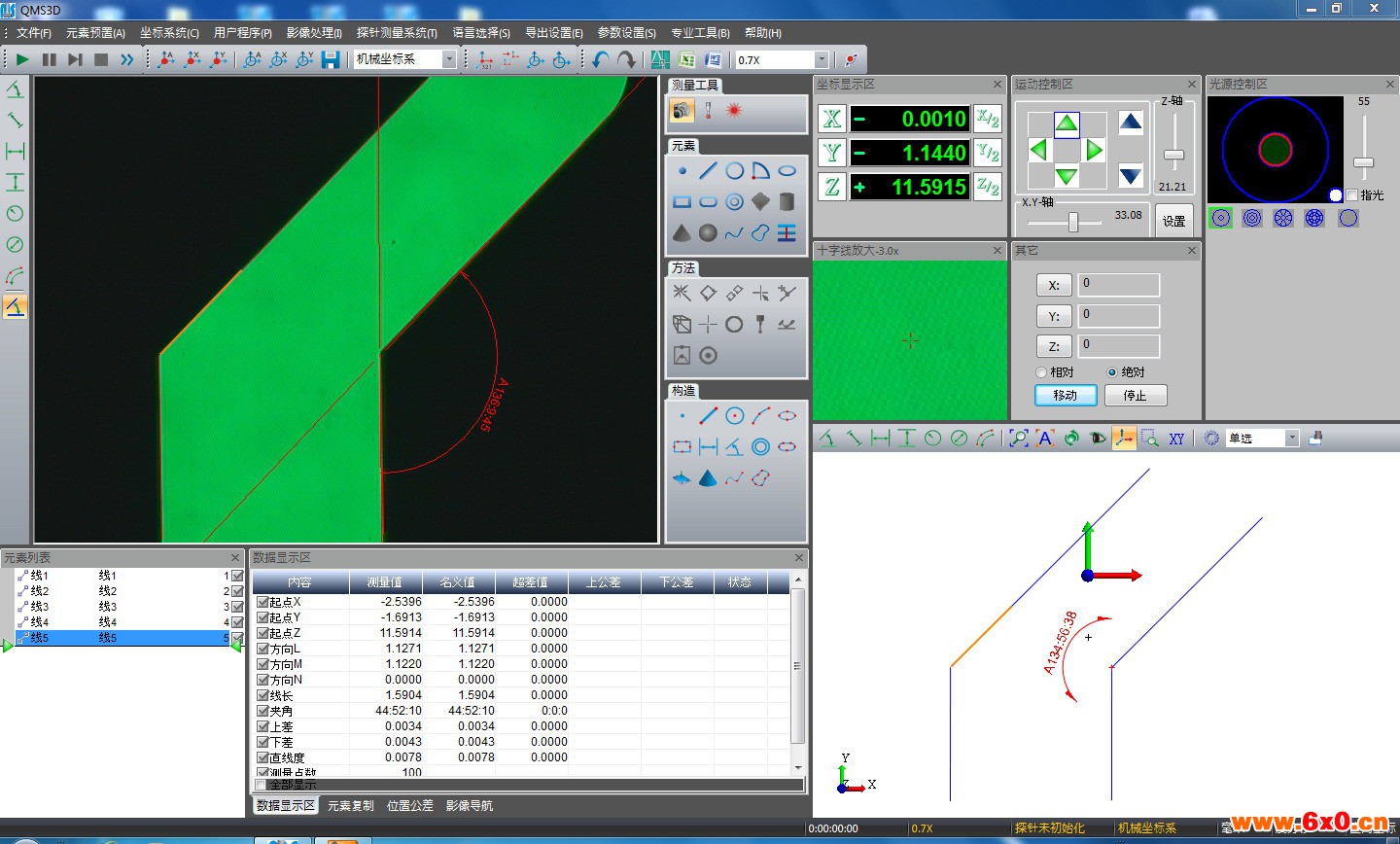

l绘图功能:可绘制点、线、圆、弧、样条曲线、垂直线、平行线等,并将图形输入到AutoCAD中,实现逆向工程得到1:1的工程图。

l自动测绘:可自动测绘如:圆、椭圆、直线、弧等图形。具有自动寻边、自动捕捉、自动成图、自动去毛边等功能,减少了人为误差。

l 测量标注:可测量工件表面的任意几何尺寸,不同高度的角度、宽度、直径、半径、圆心距等尺寸,并可在实时影像中标注尺寸。

lSPC统计分析软件:提供了一系列的管制图及多种类型的图表表示方法,使品管工作更方便,大大提升了品质管理的效率。

l报表功能:用户可轻易地将测量结果输出至WORDEXCEL中去,自动生成检测报告,超差数值自动改变颜色,特别适合批量检测。

l 鸟瞰功能:可察看工件的整体图形及每个尺寸对应的编号,直观的反应出当前的绘图位置,并可任意移动、缩放工件图。

l 实时对比:可把标准的DXF工程图调入测量软件中与工件对比,从而快速检测出工程图和实际工件的差距,适合检测比较复杂的工件。

l拍照功能:可将当前影像及所标注尺寸同时以JPEGBMP格式拍照存档,并可调入到测量软件中与实际工件做对比。

l 光学玻璃:光学玻璃为国家计量局检验通过之标准件,可检验XY轴向的垂直度,设定比例尺,使测量数据与实际相符合。

l客户坐标:测量时无需摆正工件或夹具定位,用户可根据自己的需要设置客户坐标(工件坐标),方便、省时提高了工作效率。
