超声波流量计在天然气计量中的应用

来源:网络  作者:网络转载   2019-10-10 阅读:398

随着我国天然气市场的不断扩大,天然气的计量问题也变得越来越重要,地计量对于天然气贸易具有十分重要的影响,超声波流量计是一种新型的气体流量统计仪,测量范围大、具有准确度高、不易压损、重复性好、部件固定、适合于口径较大的气体管道测量工作,因此广泛适用于天然气长输管道的计量工作中。

工作原理

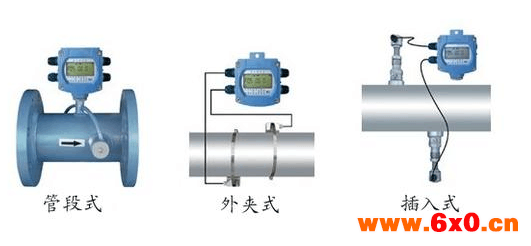

超声流量计是一种利用声波对流管内流体流速进行测定的计量仪器,气体测量现场主要的设备是超声传感器,传感器一般被安装在管壁上,传感器与传感器之间以几何形的方式排列。目前,所使用的超神波流量计有多个不同的形式,这种形式上的差异主要是由不同的几何形排列所导致的。超声波流量计所使用的是时间差法,在具体操作中,将一对斜角超声流量计算安装早管道的一侧,而将一对换能器装在管道的另一头,这样当气体通过后,则可以同时,或是在设定的时间上获得对方的超声信号。



噪声影响
管路中的各种管件可能会出现共鸣的现象,或是受到空气振动的影响,而发出噪声,这些噪声对于超声波流量计会造成一定程度的影响。超声流量计的工作原理是根据声波与流体之间的速度差来判定流体的流量,因此如果噪声的频率与流量计的工作频率相同,那么流量计的接收就会收到干扰。根据文献资料记载,噪声对于流量计的影响具有重复性,并且十分明显,高超过2%,因此,在计量管道设计过程中,应该尽可能采用那些没有弯头,没有阻流件,同时在流量计安装的过程中,应该在其下游安装一个调节阀,从而确保流体流畅的稳定性。在流量计的选择上,挑选性能较强的产品,从而增强其对噪声的抗干扰与过滤能力。



管道配置
1、直管段长度要求
我们在对流量计上下游的阻力件阀门或是汇管在测量过程中,会影响到被测介质的物理形态,比如产生漩涡或是造成气流扭曲畸变等,从而增加测量的误差率,速度分布畸变的情况越是严重,误差越是严重,因此,在安装流量计的同时,应该在其上下游增加一定长度的直管,从而起到稳定介质形态的作用,确保终检测的准确性。从实际的效果来看,上下游直管的长度越长,流量计终的准确性就越高。根据GB/T18604-2001标准,直管在上游的长度应该不少于10D,而在下游的长度短不少于5D,但是,由于管道情况较为复杂,因此,上游管道10D是无法满足实际要求的,zui好能够增加到20D。如果在管道内增加整流器的话,则应该要求生产厂商提供相关的技术标准,以及施工位置和相应的直管长度标准,并且经过实验验证后,方可施工。
2、直管段的质量要求
在直管段长度范围内,任何台阶或是其他形式的突出物都会导致介质流体形态的改变,从而对超声波计量产生影响。根据文献记载,在超声波流量计上下游附近如果存在0.01D的台阶,其所导致的误差大可达0.05%。因此在直管段的组装过程中,应该选择适合的管型,限制台阶与其他突出物的数量。



使用中的维护和检修
在使用过程中,测量的正确性受下列因素的影响,如现场安装换能器探头部位的管线震动、温度变化,管道内结垢情况的变化,以及超声波流量计电路工作点的漂移等等。这些都会直接影响着测量的正确性。因此,需要定期检查和维护超声波流量计。常规工作主要有:
1、信号强度和信号良度的检查
信号强度是指上下游探头的信号强度。信号良度主要表示的是上下两个传输方向上的信号峰值,根据其可判断接受信号的优良程度。如果这两个信号存在着错误,则需要检查探头的安装是否松动或者耦合剂硬化有没有失效,通常情况下,为了保证上述信号的数值的正确性,需要对探头进行重新安装。
2、传输时间和传输时差的检查
传输时间表示的为超声波平均的传输时间。传输时差用来表示的是上下游传输时间差。超声波流量计对流速的测量主要依据上述两个信号,尤其,是传输时差是否能反映流量计的工作稳定。如果这两个信号出现不稳定,则需要对安装点进行检查,并判断其设置数据是否存在问题。



从实践的情况来看,气体超声波流量计是一种完全适用于天然气贸易的流量统计设备,其对于提升天然气计量水平具有十分显著的作用,气体超声流量计具有量程比宽、结实耐用、无压损、准确度高、维护工作量小等特点,并且不易受到安装环境,噪声以及杂物、脏物等影响,因此具有十分良好的适应性,必将在天然气流量测量领域中具有十分广泛的应用前景。
