拓普牌放电球隙测压器主要用于高压测量及保护被试品

来源:网络  作者:网络转载   2019-10-10 阅读:606

扬州拓普电气科技有限公司专业生产的拓普牌放电球隙测试器是直径相同的一对球型电极,当其与高压试验变压器、控制台、调压器、水电阻等组成成套设备后,可在工频高压试验时用于高压测量及保护被试品之用。
成套试验设备包括高压试验变压器、控制台、调压器、以及球隙器、水电阻和被试物。
一、结构

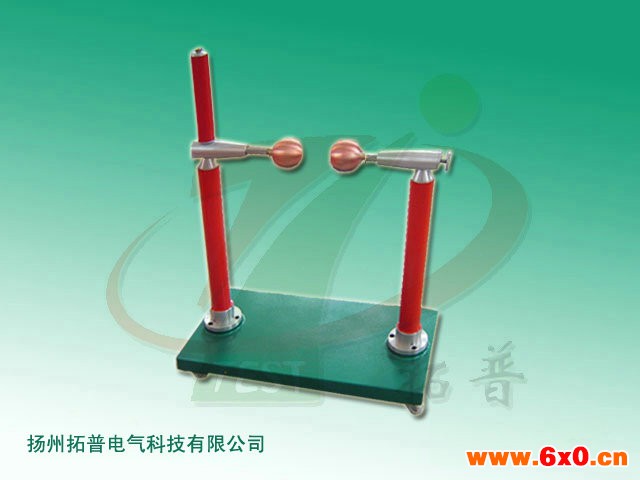

    扬州拓普电气科技有限公司专业生产的TPFDQ-50-250系列放电球隙测压器(水平式),其结构由:活动底座、绝缘支架、铜球、调节轴、紧固螺钉、微调轴(标尺)、微调轮、水电阻等主要部件组成。
二、球隙器的应用
    球隙距离S和球直径D应保持0.05K≤S≤0.5D,才能保证其准确度,球表面应清洁、光滑、干燥(相对湿度应在80以下)。在正式测量之前,应进行几次预放电,以使放电电压稳定,球隙周围(规定范围内)不应有其他任何物体。试验时将球隙器和试品并联,球隙器本身串有每伏1欧的保护电阻,当球隙调整到60%试验电压(球隙的放电距离可以从表1、表2中查得)之际,试品应用同时接上测定。当球隙放电时,试验变压器得低压侧电压表读数取3-4次平均值;然后按同样方法测定70%和80%试验电压时试变电压表得读数,以此三点线值作以曲线(大多为一直线),再延长此曲线(大多按正比例推算)至所需得试验电压值,求得低压侧电压表的读数,然后将球隙调整至比试验电压高10-15%的位置上,作为耐压试验过程中可能发生过电压放电保护。

支持原创优化网络从我做起!友情提醒:购置拓普电气原产放电球隙测压器,请认准拓普牌原生产厂家扬州拓普电气科技有限公司!品牌厂家产品质量及售后服务有保障!
