美国SUN直动式安全阀总成RDDA-LCN-FMV/S技术特点

美国SUN直动式安全阀总成RDDA-LCN-FMV/S技术特点

直动式减压阀是常闭的限压阀，用于保护液压元件免受压力瞬变的影响。当入口（端口1）的压力达到阀门设定值时，阀门开始向油箱（油口2）开启，节流以限制压力上升。这些阀门平稳安静，基本上无泄漏，耐污，不易淤塞，速度非常快。

1.2端口卸载盒（导向浮雕除外）在物理上和功能上都是可互换的（对于给定的框架尺寸，相同的流路，相同的腔）。
将接受2号港口的最大压力; 适用于交叉口救济电路。
2.螺钉上的密封件暴露在系统压力下，这意味着只有在压力消除后才能调节该阀门。设定程序是; 检查设置，移除压力，调整阀门，检查新设置。
3.对变化的油温和油污染相对不敏感。
4.一个弹簧范围，其中所需的浮雕设置在最小和最大压力之间大约为中间到高，以确保最大的阀门可重复性。
5.于负载保持应用。
6.（端口2）上的背压直接与阀门设置成1：1的比例。
7.EPDM密封件的滤芯适用于含有磷酸酯流体的系统。接触石油基液体，油脂和润滑剂会损坏密封件。
8.Sun浮动式结构，可最大限度地减少由于过大的安装扭矩和/或型腔/筒式加工变化导致的内部零件装订的可能性。

技术参数：
容量：25加仑
工厂压力设置成立于：4加仑
最大操作新闻：5000 psi
重新安装时的最大阀门泄漏：10滴/分钟。
响应时间典型：2毫秒
重新安装：> 90％的设置
调整 - CW的编号从最小值开始：6
阀门六角尺寸：7/8英寸
阀门安装扭矩    ：30 - 35 lbf ft
调节螺丝内六角尺寸：5/32英寸
锁紧螺母六角尺寸：9/16英寸.15
锁紧螺母扭矩：80 - 90 lbf in.9
体型：线安装
接口：无
身体特征：带补偿检查的检查的
安装孔直径：34英寸
安装孔深度：通过
安装孔数量：2
打开空腔：2
端口大小：1/2“BSPP
型号重量：5.87磅

SUN直动式安全阀总成RDDA-LCN-FMV/S包含的组件：FMV / S（车身 - 65-45-12球墨铸铁，数量：1）；CXDAXAN（盒式磁带 数量：2）；RDDALCN （盒式磁带 数量：2）

重要提示：仔细考虑最大系统压力。歧管的额定压力取决于歧管材料，端口类型/尺寸是次要考虑因素。无论指定的端口类型/尺寸如何，由铝制成的歧管的额定压力都不高于3000 psi（210 bar）。

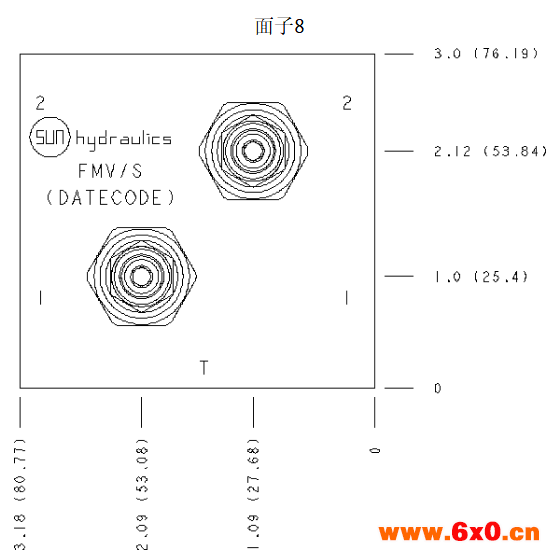

  DDA-LCN-FMV/S尺寸图
