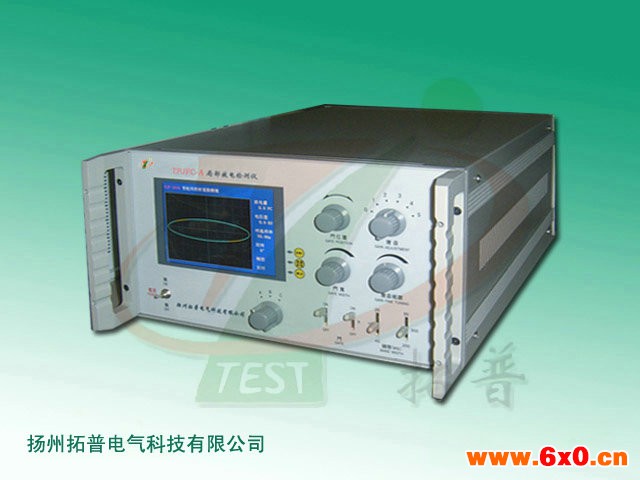

数字局部放电检测仪是扬州拓普电气科技有限公司新近推向市场的数字智能仪器，该仪器在原有产品的基础上采用嵌入式ARM系统作为中央处理单元，控制12位分辨率的高速模数转换芯片进行数据采集，将采集到的数据存放在双端口RAM中。实现从模拟到数字的跨越。使用26万色高分辨率TFT-LCD数字液晶显示模组实时显示放电脉冲波形，配备VGA接口，可外接显示器。
TPJFC-A智能局部放电检测仪检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量。本仪器是电力部门、制造厂家和科研单位等广泛使用的局部放电测试仪器。
功能特点
1、采用彩色显示器，双色显示波形，更清晰直观；
2、可锁定波形，更方便仔细查看放电波形细节；
3、自动测量并显示试验电源时基频率，无需手动切换；
4、配备VGA接口，可外接大尺寸显示器；
5、数字局部放电检测仪与示波管相比寿命更长。
技术参数
1、可测试品的电容范围： 6PF—250uF。
2、检测灵敏度：
输入单 元序号 | 调 谐 电 容 | 单 位 | 灵敏度（微微库） （不对称电路） |
1 | 6-25-100 | 微微法 | 0.02 |
2 | 25-100-400 | 微微法 | 0.04 |
3 | 100-400-1500 | 微微法 | 0.06 |
4 | 400-1500-6000 | 微微法 | 0.1 |
5 | 1500-6000-25000 | 微微法 | 0.2 |
6 | 0.006-0.025-0.1 | 微 法 | 0.3 |
7 | 0.025-0.1-0.4 | 微 法 | 0.5 |
8 | 0.1-0.4-1.5 | 微 法 | 1.0 |
9 | 0.4-1.5-6.0 | 微 法 | 1.5 |
10 | 1.5-6.0-25 | 微 法 | 2.5 |
11 | 6.0-25-60 | 微 法 | 5.0 |
12 | 25-60-250 | 微 法 | 10 |
7R | 电 阻 |
| 0.5 |
3、放大器频带：
（1）低端：10KHZ、20KHZ、40KHZ任选。
（2）：80KHZ、200KHZ、300KHZ任选。
4、放大器增益调节：
粗调六档，档间增益20±1dB；细调范围≥20dB。每档之间数据为10倍关系：如第三档检测数据为98，则第二档显示数据为9.8，如在第三档检测数据超过120，则应调至第二档来检测数据，所得数据应乘以10才为实际测量值。
5、时间窗：
（1）窗宽：可调范围15°-175°；
（2）窗位置：每一窗可旋转0°- 180°；
（3）两个时间窗可分别开或同时开。
6、放电量表：
0-100误差<±3％（以满度计）。
7、椭圆时基：
（1）频率：50HZ
（2）椭圆旋转：以30°为一档，可作360°旋转。
（3）显示方式：椭圆—直线。
8、试验电压表：
精度：优于±3％（以满度计）。
9、体积： 320×480×190（宽×深×高）mm3。
10、重量：约15Kg。
