YDJZ-5KVA/50KV试验变压器交直流试验变压器

YDJZ-5KVA/50KV试验变压器 高压试验变压器 交直流试验变压器 耐压试验装置

 工频耐压试验装置（试验变压器/控制箱）是根据机电部《试验变压器》标准在原同类产品基础上，经过大量改进后而生产的TQSB系列轻型交流、TQSB交直流高压试验变压器。TQSB系列试验变压器是按照国家标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。工频耐压试验装置（试验变压器/控制箱）特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

一、概述

本套产品是由高压试验变压器和控制箱两部分组成。其性能优越、功能多，体积小，重量轻，使用可靠，外形美观，操作维修方便。

二、       结构及面板布置示意图

控制箱为箱式铝合金结构，面板采用拉丝铝合金工艺，所有电器元件均装在骨架上，便于安装和维修。面板元件布置如下：

1—计时整定   2—低压电流  3—高压电压  4—接地    5—仪表   6—输出   7—电源输入   8—过流保护整定   9—电源指示   10—送电指示   11—零位指示   12—声光报警   13—电流倍率/切除   14—输出调节   15—计时按钮     15—停止按钮     16—启动按钮

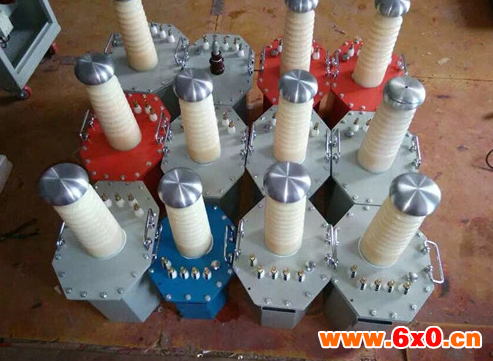

变压器为八角形钢板结构，表层喷塑国际流行色，具有结构合理、外形美观、重量轻等特点。

变压器结构示意图如下：

18－油塞盖    19—输入    20—仪表   21—高压尾  22—均压球     23—高压输出接线端子   24—短路杆

注：交流变压器无24

YDJZ-5KVA/50KV试验变压器 高压试验变压器 交直流试验变压器 耐压试验装置

三、主要技术参数：

高压试验变压器参数：

容量：5KVA

输入电压：AC200V  50Hz

输入电流：25A

输出电压：AC：50KV    DC:70KV

输出电流：AC:100mA    DC:71.4 mA

控制箱主要参数：

容量:5KVA

输入电压:AC220V 50Hz

输入电流:22.7A

输出电压:0～250V

输出电流:0～20A
