进口单作用对夹式气动蝶阀选型

来源:网络  作者:网络转载   2019-10-10 阅读:361

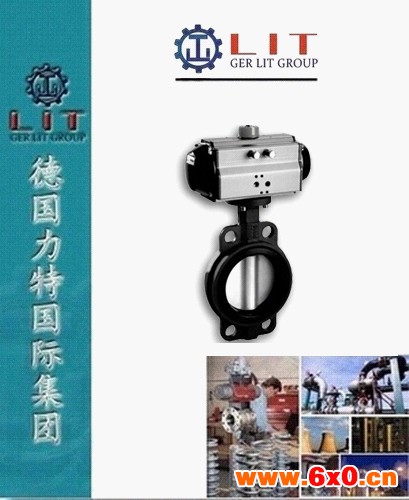

进口对夹式气动蝶阀

德国LIT力特阀门!经久耐用,价格适中,质量好,交货快捷,技术指导,性价比高=力特是您正确的选择!我们卖的不仅仅是阀门,更是一种解决方案!

进口对夹式气动蝶阀概述:

进口气动对夹式蝶阀既可作切断介质用,又可作调节介质的流量用。阀体可选用不同材料的零件,配用不同材料的密封圈,可适应不同的介质、工况,使成本与性能达到好的效果。气动对夹软密封蝶阀适用于温度≤120℃或≤150℃。气动硬密封对夹蝶阀适用于温度≥200℃或≤450℃,公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业,特别适用于双向密封和阀体易锈蚀场合,作调节流量和截流介质。

进口对夹式气动蝶阀特性:

①齿轮式双活塞,输出力矩大,体积小;

②气缸选用铝金材料,重量轻、外形美观;

③可在顶部、底部安装手动操作机构;

④齿条式连接可调节开启角度、额定流量;

⑤执行器可选带电讯号反馈指示及附件以实现自动化操作;

IS05211标准连接为产品的安装更换提供了方便;

⑦两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围,确保与阀门的同步精度。

进口对夹式气动蝶阀参数:

阀体材质  执行器参数

公称通径:DN40-DN1200  作用方式:双作用、单作用(弹簧复位)

公称压力:1.0Mpa-1.6Mpa  气源压力:双作用:3-8bar;单作用:4-8bar

适用温度:-20~120  行程范围:90°(±5

适用介质:水、气、油  输出扭矩:双作用:3.9-10560N.m;单作用:8.5-4858N.m

阀体材质:铸铁、球墨铸铁、铸钢、不锈钢  控制方式:开关型、智能调节型

连接方式:法兰连接  附件选择:电磁阀、定位器、限位开关、三联件、手动机构。

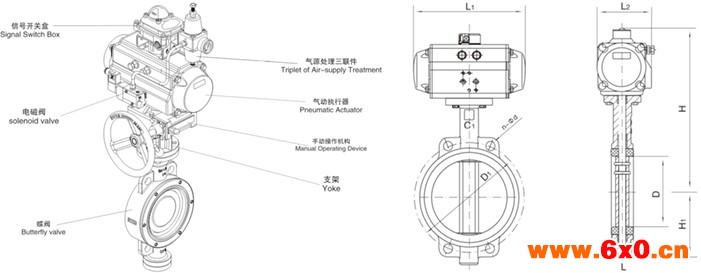

进口对夹式气动蝶阀尺寸:



主要连接外形和尺寸

单位:mm



通径

50

65

80

100

125

150

200

250

300

350

400

450

500

600

700

800

L

42

45

45

52

54

56

61

66

77

77

87

106

132

152

163

188

订货时请注明型号、公称通径、实际工作压力、工作介质、工作压差、介质温度、电源电压及功率、介质粘度。

如有不明,我公司工作人员会尽力为您解决问题!

德国(LIT)力特阀门中国代理商欢迎您的订购!

北京全胜辉阀门有限公司---是您不错的选择哦!
