胜绪电气高压开关机械特性测试仪现场试验

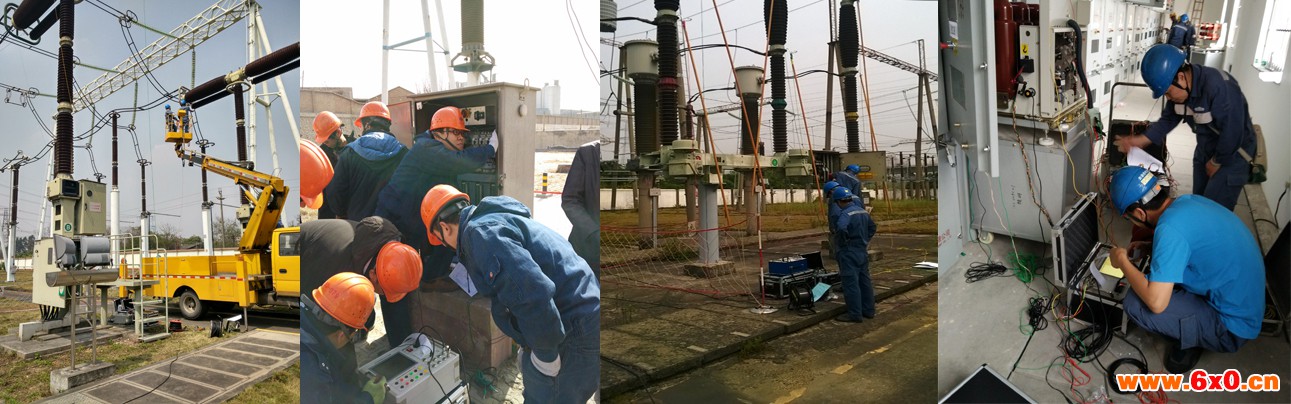

高压开关机械特性测试仪现场试验

1、时间测量：
      12路 固有分闸（合闸）时间
      分闸（合闸）相内不同期
      分闸（合闸）相间不同期
      合闸（分闸）弹跳时间（弹跳次数）
      测试范围：0.01ms～20s，分辨率：0.01ms
      测试范围：20s～200s，分辨率：0.1ms
      在200ms以内准确率：(0.1%t±0.1)ms
2、重合闸测量：合分、分合、分合分
3、速度测量：刚分（刚合）速度
      指定时间段（行程段或角度段）平均速度
4、测速范围：1mm传感器 0.01～25.00m/s，
                0.1mm传感器 0.001～20.0m/s
                0.5°角度传感器 1周波/ 0.5°
5、行程测量：动触头行程（行程）
      接触行程（开距）
      过冲行程或反程（超程）
6、行程传感器：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm
       加速度传感器测量范围：0-600mm，分辨率：0.1mm
       360线传感器：360о，测量范围：0-1000mm，分辨率：0.1mm
       直线传感器：300mm，测量范围：0-300mm，分辨率:0.1mm（选配）
       直线传感器：500mm，测量范围：0-500mm，分辨率:0.1mm（选配）
       直线传感器：1000mm，测量范围：0-1000mm，分辨率:0.1mm（选配）
       激光传感器测量范围：0-300mm，分辨率：0.1mm（选配）
7、线圈电流测量：0～20A小分辨率：0.01A。
8、仪器电源 ：AC/DC 220V ± 10%；50Hz ± 2%
9、内触发电源：输出DC15～260V连续可调
      输出电流：220V电压以下≤ 20A（短时），110V电压以下≤ 30A（短时）
10、外触发：触发电压AC/DC10V～300V，电流：≤ 120A(短时)
11、 隔离开关测量范围：
                  ⑴、电压输出：DC15～260V（可调）；
                  ⑵、电源输出时间：0.01-20秒（可设置）；
                  ⑶、断口信号大采集时间为200秒；
                  ⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
12、主机体积：380×280×170mm
13、使用环境：  -20℃~+50℃
14、相对湿度：≤90%
15、使用环境：  -10℃~+50℃
