拉力试验机的怎么对试验品进行测试的?

来源:网络  作者:网络转载   2019-10-10 阅读:939

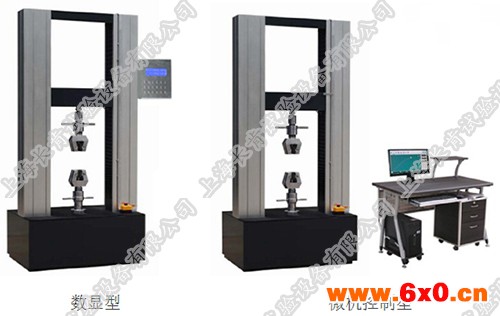

拉力试验机--上海长肯试验设备有限公司



       拉力机作为一款被各行业广泛应用的试验设备,是用来对各种金属、非金属以及复合材料进行力学性能测试和分析研究的,拉力机采用的是微型直流伺服电动机为动力源,单片微机实时显示试验数据和试验状态,对试验过程的控制是通过单片机自动控制来实现的,可以自动计算出被实验材料的大实验值、断裂值等数据。下面小编为大家介绍拉力记得功能特点以及它的测量原理。



拉力机的主要功能有:



拉力试验机--上海长肯试验设备有限公司



1.自动停机,试样断裂后,移动横梁自动停止;

2.自动标定,系统可自动实现示值准确度的标定;

3.过程实现,试验过程、测量、显示等均由单片机实现;

4.限位保护,具有程控和机械两级限位保护;

5.过载保护,当负荷超过各档大值的3-5%时,自动停机。



拉力机的特点:



       采用进口光电编码器进行位移测量,控制器采用嵌入式单片微机结构,内置功能强大的测控软件,集测量、控制、计算、存储功能于一体。具有自动计算应力、延伸率(需加配引伸计)、抗拉强度、弹性模量的功能,自动统计结果;自动记录大点、断裂点、指定点的力值或伸长量;采用计算机进行试验过程及试验曲线的动态显示,并进行数据处理,试验结束后可通过图形处理模块对曲线放大进行数据再分析编辑,并可打印报表,产品性能达到国际先进水平。



拉力机的测量原理:



拉力试验机--上海长肯试验设备有限公司



       1、拉力试验机力值的测量是经过测力传感器、扩大器和数据处置系统来完成测量。从资料力学上得知,在小变形前提下,一个弹性元件某一点的应变ε与弹性元件所受的力成正比,也与弹性的变构成正比。以S型试验机传感器为例,当传感器遭到拉力P的效果时,因为弹性元件外表粘贴有应变片,由于弹性元件的应变与外力P的巨细成正比例,故此将应变片接入测量电路中,即可经过测出其输出电压,然后测出力的巨细。



       2、形变的测量经过形变测量安装来测量,它是用来测量试样在实验进程中发生的形变。该安装上有两个夹头,经由一系传记念头构与装在测量安装顶部的光电编码器连在一同,当两夹头间的间隔发作转变时,带动光电编码器的轴扭转,光电编码器就会有脉冲旌旗灯号输出。再由处置器对此旌旗灯号进行处置,就可以得出试样的变形量。



       3、横梁位移的测量其道理同变形测量大致一样,都是经过测量光电编码器的输出脉冲数来取得横梁的位移量。



      了解更多拉力试验机设备相关资讯请微信关注“CK共享实验室”。
