OMAL气动蝶阀的快速选型方法

OMAL气动蝶阀的快速选型方法

标准执行
标准翻边：
PN 10 - PN 16 - 从DN 40到DN 300的ANSI 150。
PN 10从DN 350到DN 600
根据UNI EN593的一般要求

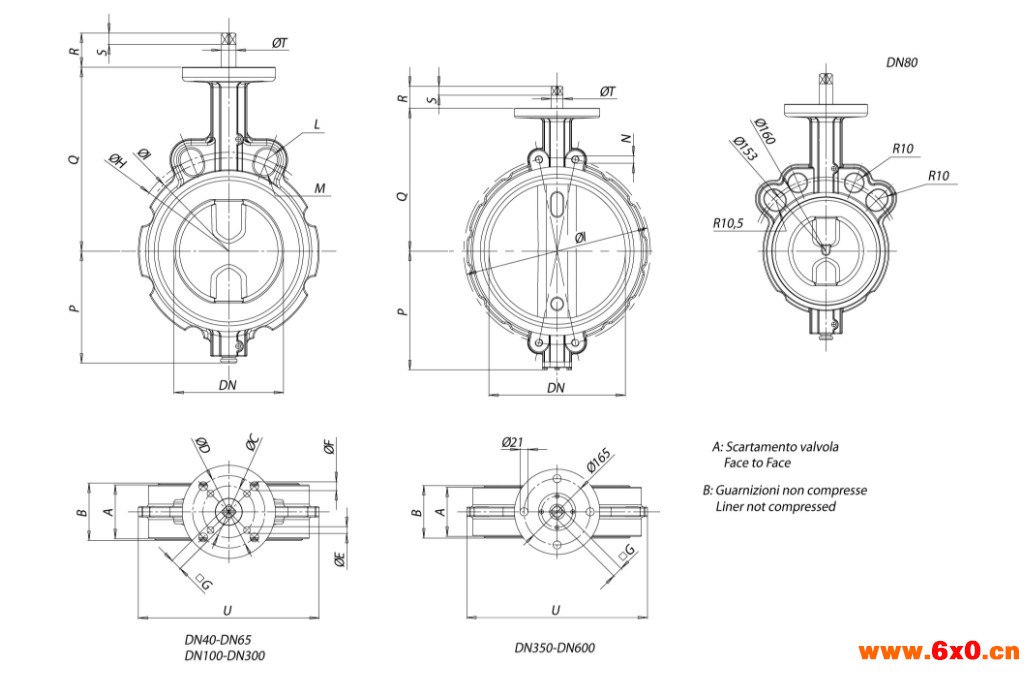

EN 558系列20标准面对面尺寸
阀头标准ISO 5211（DN40-DN300）
根据EN 12266-1密封率A.
根据要求提供其他组合
截取流体的工作温度：-40°C至+ 135°C的EPDM; NBR从-23°C到+ 82°C; FKM从-10°C到+ 190°C *; PTFE在-25°C至+ 150°C *
铸铁阀体的工作温度：环境温度-25°C + 250°C

法兰之间的工作压力：
PN 16 bar，DN 40÷300
PN 10 bar，DN 350÷600
 * DN40-DN300

要求的特别执行
工作温度：-50°C至+ 160°C的SILICONE; NBR CARBOX从-10°C到+ 82°C; NBR适用于-23°C至+ 82°C的食品液; HNBR在-20°C至+ 120°C之间
如需其他应用。

认证
符合欧洲指令97/23 EC“PED”; DVGW批准可燃气体（V376）; RINA认证; 关于与饮用水和食品液接触的事实，符合第174号部长令的声明（V376）; ATEX版本指令2014-34-EU。

OMAL欧玛尔气动执行器结构特点 1.自润滑转动销，磨损低 拨叉盘与转动销为滚动摩擦，转动销采用自润滑，减少摩擦，使拨叉盘、活塞在运动过程中运动更加平稳，降低受冲击负荷、往复运动损耗，有效保障系统运行的安全性和稳定性。 2.拨叉式结构设计 力矩+50% 拨叉式气动执行器将活塞的直线运动转化为拨叉盘和轴的旋转运动。拨叉盘的特殊凹形曲线设计，能使力臂一直处于大状态，并在阀门开启或关闭位置扭矩值大。（注：齿轮齿条式执行器的齿轮齿条间为啮和传动，扭矩是恒定的，在承受载荷频繁冲击中齿牙极易受损） 3.密封环+多点导向密封，密封性能出色 与传统O形圈活塞不同的是，OMAL采用独特的碳石墨填充PTFE（特氟隆）的密封环，结合同样材质的拨叉臂导向点及酚醛树脂轴套，构成多点导向密封。碳石墨填充PTFE（特氟隆）具有耐磨损、耐腐蚀、摩擦力小、免维护等优点。 4. 超高耐久性的内部组件，长寿命周期 执行器的主要部件中，转动轴材质为不锈钢拨叉盘、轴套、传动销的材质均为强化合金钢。OMAL 使用钢部件，以确保内部组件拥有更高的耐磨性和更长的工作寿命。 O MAL 拨叉式气动执行器在测试过程中都经受超过1，000，000 次的循环工作测试。
