美国威格士VICKERS单向阀产品说明书

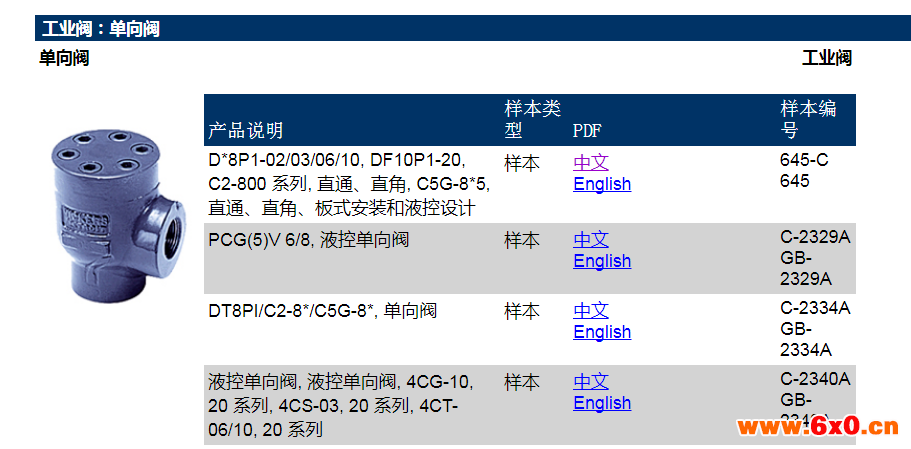

美国威格士VICKERS单向阀产品说明书：直角单向阀, DF10P1-16-*(*)-10/20, DF10P1-24-*(*)-20, Legacy 设计 零件和维修 English I-1230-S
单向阀, C* G-800 系列 C3G/C4G/C5G-815/825, C2G-815/825 零件和维修 English I-3578-S
4CG/T-03-**-20, 液控单向阀, 4CT-06-(D)-*20,4CG-06-(D)-*20 零件和维修 English I-3579-S
液控单向阀, 4CT-06-(D)*-20, 4CG-06-(D)*-20 零件和维修 English I-3580-S
4CG/T-10-**-20, 液控单向阀, 4CT-10-(D)*-20, 4CG-10-(D)*-20 零件和维修 English I-3581-S
C5G-805, 3/8 Inch 板式安装单向阀, C5G-805-(S*) 零件和维修 English I-3582-S
直角单向阀 C2S-800 系列, C2S-805-(S**) C2S-825-(S**), C2S-815-(S**) 零件和维修 English I-3612-s
液控单向阀, 4CT-06-(D)*-21, 4CS-06-(D)*-21, 4CG-06-(D)*-21 零件和维修 English I-3682-S
液控单向阀, 4CT-10-(D)*-21 零件和维修 English I-3683-S
直角单向阀 C2-800 系列, C2-800/805/810, C2-815/820/825830/835 零件和维修 English I-632-S
直通单向阀, DT8P1-10/-11, DS8P1-10/-11 零件和维修
单向阀有直通式和直角式两种。直通式单向阀用螺纹连接安装在管路上。直角式单向阀有螺纹连接、板式连接和法兰连接三种形式。液控单向阀也称闭锁阀或保压阀，它与单向阀相同，用以防止油液反向流动。但在液压回路中需要油流反向流动时又可利用控制油压，打开单向阀，使油流在两个方向都可流动。液控单向阀采用锥形阀芯，因此密封性能好。在要求封闭油路时，可用此阀作为油路的单向锁紧而起保压作用。液控单向阀控制油的泄漏方式有内泄式和外泄式二种。在油流反向出口无背压的油路中可用内泄式；否则需用外泄式，以降低控制油压力。

美国威格士VICKERS单向阀产品说明书：

安装位置
单向阀就是止回阀 旋启式止回阀安装位置不受限制，通常安装于水平管路，但也可以安装于垂直管路或倾斜管路上。
注意事项
安装止回阀时，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。底阀应安装在水泵吸水管路的底端。
止回阀关闭时，会在管路中产生水锤压力，严重时会导致阀门、管路或设备的损坏，尤其对于大口管路或高压管路，故应引起止回阀选用者的高度注意。
止回阀只供防止各类管路或设备上流体介质逆流的单向启闭阀
单向阀是气流只能一个方向流动而不能反向流动的方向控制阀。其工作原理与液压单向阀一样。压缩空气从P口进入，克服弹簧力和摩擦力使单向阀阀口开启，压缩空气从P流至A；当P口无压缩空气时，在弹簧力和A口(腔)余气力作用下；阀口处于关闭状 态，使从A至P气流不通。单向阀应用于不允许气流反向流动的场合，如空压机向气罐充气 时，在空压机与气罐之间设置一单向阀，当空压机停止工作时，可防止气罐中的压缩空气回流 到空压机。单向阀还常与节流阀、顺序阀等组合成单向节流阀、单向顺序阀使用。
止回阀
止回阀用途广泛，有很多种类，下面说的是供水和热力常用的止回阀：
1、弹簧式：液体由下而上，依靠压力顶起弹簧控制的阀瓣，压力消失后，弹簧力将阀瓣压下，封闭液体倒流。常用于通径较小的止回阀。
2、重力式：和弹簧式相似，依靠阀瓣的自身重力封闭，防止倒流。
3、旋启式：液体在阀体内直通，依靠压力顶开一侧的旋转阀瓣，压力失去后，阀瓣依靠自重回位，反向的液体压力封闭阀瓣。
4.塑料隔膜式: 外壳和隔膜均为塑料.一般外壳为ABS,PE,PP,NYLON, PC.隔膜有硅树脂,氟树脂等。
其它的单向阀（止回阀），如排污的止回阀，人防的防爆阀和液体使用的止回阀的原理是大同小异
美国威格士VICKERS单向阀产品说明书：

单向阀特点
每个单向阀均在最大工作压力下用氮气进行密封性测试。
CV型
1.弹性密封圈阀座，无噪音，有效止回；
2.最大工作压力：207 bar (3000 psig)；
3.多种端接和阀体材料。
CH型
1.浮动密封圈，防止污染物影响密封；
2.最大工作压力：414 bar (6000 psig)；
3.多种端接和阀体材料。
CO型
1.一体式阀体，结构紧凑；
2.最大工作压力：207 bar (3000 psig)；
3.多种端接和阀体材料。
COA型
1.一体式阀体，结构紧凑；
2.最大工作压力：207 bar (3000 psig)；
3.多种端接和阀体材料。
CL型
1.最大工作压力：414 bar (6000 psig)；
2.多种端接和阀体材料；
3.联合阀帽设计，更安全，全金属结构，水平方向安装，阀帽螺母在上部。
威格士的直通、直角和板式单向阀是直动
式的，用在液压回路中仅允许一个方向油
液自由流动。这种类型的图形符号是一个
弹簧加载的球和一个座，如下所示。
直动式
自由流动 无流动
一个软弹簧把阀芯保持在它的常闭位置，
在压力当量达到弹簧开启压力级时阀开始
通过流量，有不同的弹簧（开启）压力来
适应应用需要。
除直通型之外的所有型号能够用于会引起
冲击工况的高速流动。直通型设计用于冲
击小的工况。直通单向阀能够作为通过过
滤器和冷却器流量脉动的安全旁通阀，通
过较高的弹簧设定值它们也能作为一种产
生控制压力的方法。
直角单向阀设计用于较大的流量而压降很
小。阀座和阀芯淬火并经磨削，使用寿命
长。能够在阀芯上装一个节流器堵头，允
许在它的常闭位置有受限制的流量通过阀
芯。因此这种阀一般用来控制主阀换向前
的大型压机中的减压速度
