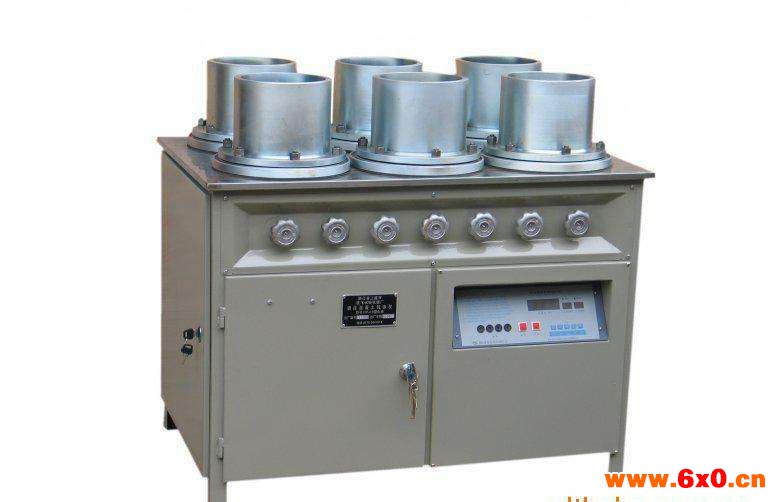

一、HP-40型自动加压混凝土渗透仪概述
混凝土是现代建筑中被广泛使用的一种人工造石材料，对于某些建筑，例如水工建筑、水下水中、地下及其它建筑工程，要求混凝土构筑物具有特殊的性能—抗渗性能，所谓抗渗性是指混凝土能抵抗水或其它液体（轻油、重油等）介质在压力作用下渗透的性能。
HP-40型自动加压混凝土渗透仪适用于作混凝土性能的测定和试验研究，同时也可以利用其作建筑材料透气性的测定和质量检查。
二、HP-40型自动加压混凝土渗透仪主要技术参数
1、zui大工作压力：40公斤/平方厘米
2、工作方式：自动加压
3、一次可作试件数：6个
4、试模几何尺寸(亦称主模)
上口直径：174mm
下口直径：185mm
高 度：165mm
5、柱塞泵参数：
流量 0.11L/min 水泵柱塞直径10mm 行程 10mm 往复频率154次/分
6、电动机：
功率：90W 1400r/min
电源：380V-50HZ
7、外形尺寸：960*650*975mm
8、质量：≈210kg
三、HP-40型自动加压混凝土渗透仪试验方法
（一）试体成形养护
用成形模并根据设计所要求的配比制作试体，然后按部标或国标的规范进行养护。
（二）在试验前一天将试体从养护室中取出，将试模加热40℃左右，并将封闭用的蜡加热到完全溶化，然后将试体内径周围融化的蜡中滚动一周（试体两端面严禁有蜡）将沾有蜡的试体用压力压入试模内。
四、HP-40型自动加压混凝土渗透仪结构原理
HP-4.0型混凝土渗透仪是利用密封容器与其连通连接的管路系统各处的压强相等﹙忽略水头不计﹚，以水泵施压，保持压力在规定的范围内来进行试验。
HP-4.0型混凝土渗透仪由机架试模、分离器，水泵蓄水罐和电气控制等部分组成，各部分的机构和作用分述如下：
1、机架试模部分；
机架是采用型钢焊接而成的，上面铺上1.5厘米厚的钢板托盘，用M10的螺栓将试模座托盘固定在机架上，试模与试模座通过M12螺栓相连接，中间的“0”型橡胶圈起密封作用，试体是用生铁成形后封装在试模之中，紧固试模采用专用的内六角扳手。
2、分离器部分：
分离器是将阀门和一个回水截门集中安放在仪器的前面，主要是控制六个试体的水路的通或截止用，回水伐门用以减压。
3、水泵部分：
水泵是以90瓦电动机为动力源，通过两极齿轮变速，带动偏心轴旋转，然后再通过导柱和连杆而驱使柱塞作往复运动而进行工作的，由于水泵的流量很小，因此可近似地认为供给试体的水压为静态，水泵还可用手动方式进行工作。
4、蓄水罐部分：
蓄水罐是贮水的容器，还可起压力水的减缓冲击作用，试验前用附件漏斗、通过注水咀将水注入贮水罐中，试验完毕后，将管内水通过放水咀放尽。
五、HP-40型自动加压混凝土渗透仪维护修养
1、减速箱内应注入一定量的黄油，并根据情况进行加油。
2、水泵的活塞及两导柱8小时加注机油润滑一次，每次3-4滴即可。
3、每次试验完毕后，应将水贮罐、管路和泵体中的水放尽，试模部分擦净、并涂以防锈油脂，各裸露面均应擦净，然后加盖外罩。
