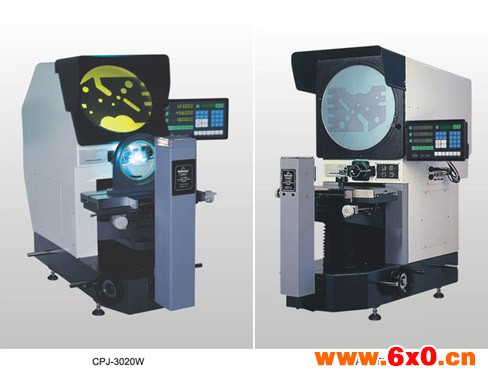

万濠卧式投影仪CPJ-3020W维修及技术参数
万濠卧式投影仪CP3020W特点：
CPJ-3020W卧式投影仪具有稳定可靠的机械结构和高精度的放大倍率。可将被测工件的轮廓、截面和表面形状准确的成像到投影屏上，适用于刀具、齿轮、螺纹、弹簧等轮廓形状的观察与测量。
万濠卧式投影仪CPJ-3020W技术参数：
型号 | CPJ-3020W | ||||
工作台尺寸 | 450*150 | ||||
X坐标行程（mm） | 200 | ||||
Z坐标行程（mm） | 100 | ||||
Y坐标行程（mm） | 75（调焦） | ||||
摆动范围 | ±15° | ||||
X、Z轴数显分辨率 | 0.5μm | ||||
坐标示值误差（μm） | （3.5+L/50）L为被测长度，单位：mm | ||||
外形尺寸 | 长*宽*高（mm） | 1090*830*1010 | |||
仪器重量 | 单位：kg | 160 | |||
投影屏 | 投影屏尺寸（mm） | Ф300 | |||
投影屏旋转范围 | 0~360° | ||||
旋转角度数显分辨率 | 1 ′ 或0.01° | ||||
物镜 | 放大倍数 | 10x（选） | 20x（标） | 50x（选） | 100x（选） |
物方视场（mm） | Ф30 | Ф15 | Ф6 | Ф3 | |
工作距离（mm） | 77.7 | 44.3 | 38.4 | 25.3 | |
数据处理系统 | DC-3000 多功能数据处理系统，全中文显示 可做多点采样，坐标旋转，点、线、圆、距离，角度测量 | ||||
仪器照明 | 透射24V/150W卤素灯 反射照明为21V/150W 卤素灯(双光纤照明) | ||||
仪器电源 | AC110V---220V 50/60Hz 总功率400W | ||||
仪器配件 | 微型打印机、光学寻边器等 M2D -CPJ 软件等——详情请见投影仪附件明细 | ||||
万濠卧式投影仪CPJ-3020W维修现象：
1、移动X、Y轴座标，数据处理器显示箱数据不变化先检查光栅尺是否接触良好(一般情况X、Y轴二条光栅尺不会同时损坏)，排除光栅问题则是数据处理器有故障，需返厂维修或更换。
2、透射灯不亮用万用表测量透射灯电源是否正常，电源正常则透射卤钨灯烧坏，反之电源部分有故障，请检查电源板。
3、X、Y轴数据不准确可通过数据处理器内部参数补偿修正，1)线性补偿，2)非线性补偿。
4、黑屏(数据处理器、灯、风扇都不工作)检查市电输入保险丝是否完好，否则开关电源板损坏，需送厂维修或更换。
5、投影轮廓模糊不清先检查卤钨灯安装位置是否正确(安装不正确，亮度不够)，或测量投影仪物镜使用时间过长(超五年)，造成光学镜片内部积压油污或老化，更换新物镜即可。
6、工件轮廓影像出现重影检查透射灯部分位置是否安装正确，透射灯座部分安装不正确就会出现轮廓影像重影现象，调正即可。
