威力巴流量计的安装要求

威力巴流量计

威力巴流量传感器，是根据差压式工作原理、插入式安装方法设计的流量传感器。

结构特点：科学的横面形状、独特的抗堵设计、传感器表面粗糙处理和防淤槽。

威力巴基本安装方式及所需直管段

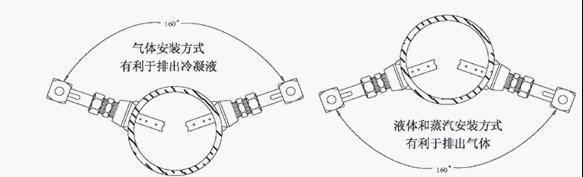

1.水平管道基本安装方式

对于水平管道，测量气体时推荐安装在管道上方160度范围内，尤其对于有大量水粉的气体时，我们只推荐这样安装；

测量液体时推荐安装在管道下方160度范围内，尤其对于含有大量气体的液体时，我们只推荐这样安装；

但有一点要注意，对于那些极易气化的液体，如液态的烯烃类介质，安装时插入方向同气体，在管道上方。

测量蒸汽时我们只推荐传感器安装在管道下方160度内，并且要使传感器处于整个测量装置的最高点。

2.垂直管道基本安装方式

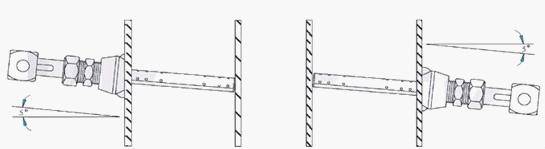

对于垂直管道，理论上可以在360度内安装。对于含有大量水分的湿气体，推荐传感器安装时向上倾斜5度，如左图所示。

对于含有大量气体的液体，推荐传感器安装时向下倾斜5度，如右图所示。对于蒸汽，推荐传感器安装时下倾斜5度，如右图，且传感器应该处于整个测量系统中的最高点。

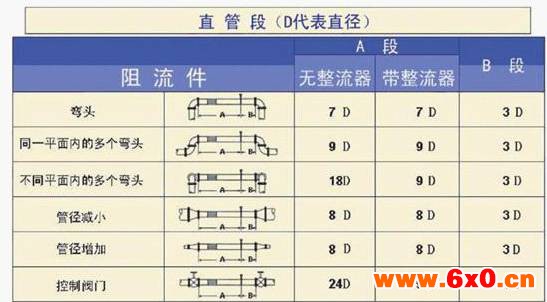

3. 威力巴安装所需直管段

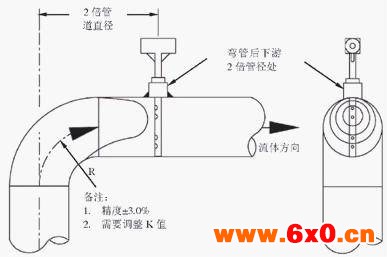

最小直管段要求—弯管后2D安装如图所示。

当管道上、下游的直管段不够长时，我们推荐在弯管后2倍管道内径处安装威力巴，因在弯管后的流体剖面较复杂，需将流体系数K做适当的调整。调整K系数后，测量精度为±3%，重复精度为±0.3%。
