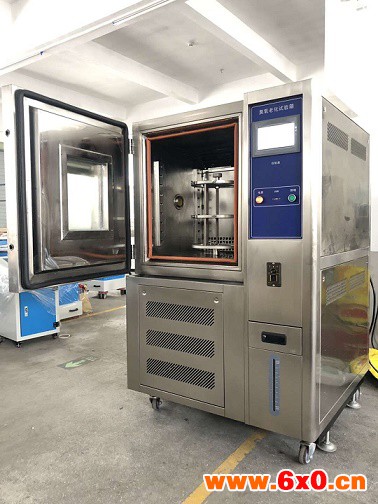

臭氧老化实验设备

臭氧老化实验设备技术规格书

一、臭氧老化实验设备用途：

臭氧在大气中的含量很少却是橡胶龟裂的主要因素，模拟和强化大气中的臭氧条件,研究臭氧对橡胶的作用规律,快速鉴定和评价橡胶抗臭氧老化性能与抗臭氧剂防护效能的方法.参照标准：GB/T7762-2003硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验方、GB/T2951.21-2008电缆绝缘和护套材料通用试验方法、GB/T 11206-2009橡胶老化试验表面龟裂法,和其它相关标准规定的试验方法。

二、臭氧老化实验设备原理及方法：

试验方法根据试验方法及标准可分为“静态”和“动态”，静态是指样品被拉伸好后放入试验箱做测试，动态则是把样品放置在试验箱的夹具上，边拉伸边做试验，拉伸的浮动为被测样品本身的5%-45%左右。

三、臭氧老化实验设备主要技术参数：

3.1 产品型号：HE-CY-150A

3.2 产品内箱尺寸：W500*D600*H500(mm)

3.3 产品外箱尺寸：W1100*D1700*H1050(mm)

3.4 温度范围：0℃-80℃

3.5 温度波动：±0.5℃ ±2.0℃

3.6 臭氧浓度精度：10~1000pphm ±10%

3.7 样架拉升频率：2R/min(可选)

3.8 气流速度：12～16mm/s

3.9 试验气体流量：20～70L/min

3.10样架转速：360度旋转样品架(转速1~3转每分钟或选购可调 )

3.11湿度范围：20-98%

四、结构特征

4.1.结    构：一体机。

4.2.材    质-内箱: SUS304不锈钢板

4.3外箱: SUS304不锈钢板或烤漆（米白色）.

4.4保温:硬质聚氨酯泡沫+硅酸铝保温棉双重保护.

4.5箱    门-单开门,左开。

4.6窗框/门框两道硅橡胶密封条及防结露电热装置。

4.7门窗上面配观察窗W300xH450㎜、照明灯。

4.8样品架的要求

(a)（动态实验；选购）-在所要求的伸长下用夹具固定试样的两端，与臭氧化空气接触时，试样的长度方向要与气流方向基本平行。夹具应由不容易分解臭氧的材料(例如铝)制成。使试样旋转速度在(20^-25) mm/s之间，在一垂直干气流的平面内，每件试样连续地沿着相同的途径移动

（b）同一个试样旋转一周的时间为(8^-12) min.试样的扫描面积最少是试验箱的有效面积的40%.

(c)试样制备应符合GB/T 9865.1 的规定。试样从新制模压出的试片上裁取，如果需要，可以从成品上裁取。试样至少应每一试验条件3个试样。长条标准试样宽度为不小于10mm，厚度2.Omm士0.2mm，拉伸前夹具两端间试样的长度不少于40mm。

五、空气循环调节

5.1.调节方式

5.2.循环风机-FLOW  THROW送风方式 ; 水平扩散垂直热交换弧形循环。

省电型马达+不锈钢加长轴心连接多离心式循环风扇。

六、加热系统

6.1.加 热 器

6.2.控制方式-鳍片式散热管形不锈钢电热器加热。

6.3 ID调节，执行元件：固态继电器。
