美国太阳液压CBCALAN平衡阀技术特点

来源:网络  作者:网络转载   2019-10-10 阅读:920

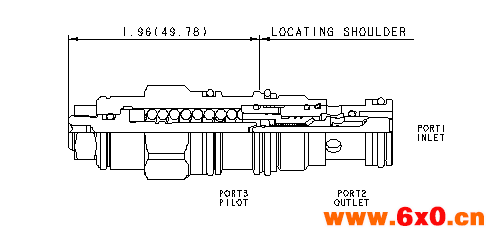

  SUN太阳液压CBCALAN平衡阀带有先导辅助的平衡阀用于控制超速负载。止回阀允许从方向阀(端口2)到负载(端口1)的自由流动,而直接作用的先导辅助安全阀控制从端口1到端口2的流量。端口3的先导辅助降低了有效设置安全阀的速率由导向比确定。该阀门的其他名称包括运动控制阀和偏心阀。

  平衡阀是压力相关设备,不依赖于流量。它们旨在为其操作产生压降,因此重要的是不要过大。较高的压降将产生更大的系统刚度并有助于提高稳定性。

  建议在将平衡阀安装到应用中之前设置平衡阀。由于先导辅助和与执行器的相互作用,在安装时正确设置平衡是非常困难的。安装后,调整螺钉应视为手动操作。

美国太阳液压CBCALAN平衡阀技术特点:

1.平衡阀应设置为最大负载引起压力的至少1.3倍。

2.顺时针转动调节以减少设定和释放负荷。

3.完全顺时针设置小于200 psi(14 bar)。

4.端口2处的背压增加了有效的减压设置,其比率为1加导频比乘以背压。

5.当阀门标准设定时,重新安装超过设定压力的85%。低于标准设定压力的设置可能导致重置百分比降低。

6.该阀在先导部分没有正向密封,在端口2和端口3之间通过最大3in³/ min。@ 1000 psi(45 ml / min。@ 70 bar)。这是主从电路中的考虑因素以及阀缸组件的泄漏测试。

7.配有EPDM密封件的滤芯适用于含有磷酸酯流体的系统。接触石油基液体,油脂和润滑剂会损坏密封件。

8.太阳平衡阀芯可以直接安装在一个加工在执行器外壳中的腔体中,以增加保护并改善电路的刚度。
有两个止回阀开启压力。使用25 psi(1,7 bar)检查除非致动器空化是一个问题。所有3端口平衡,负载控制和先导开启检查盒都是物理上可互换的(即相同的流路,对于给定的框架尺寸,相同的腔)。

9.耐腐蚀插装阀适用于腐蚀性环境,通过外部不锈钢部件的型号代码后缀/ AP或外部镀锌镍部件的/ LH识别。

10.采用Sun浮动式结构,可最大限度地减少由于过大的安装扭矩和/或型腔/筒式加工变化导致的内部零件装订的可能性。

  端口2(入口)处的背压可能对三端口平衡阀的操作产生不利影响,因为它直接抵抗先导压力。当背压超过先导压力时,它会以1加上导向比乘以背压的速度增加阀门的设定值,即在3:1平衡阀上的端口2处具有200 psi(14bar)背压,设定将增加800 psi(55 bar)。实际上,背压驱动平衡阀关闭。使用通风平衡阀通常可以解决这个问题。

  虽然气缸漂移通常归因于泄漏或损坏的平衡阀,但它也可能由气缸密封泄漏或油温变化引起。如果您认为平衡阀的阀座已经损坏(可能由冲击或污染引起),建议使用新的出厂设置阀更换阀门。始终遵循制造商关于液压驱动机械维修的建议,并确保所有负载都是机械支撑的,并且在拆卸时滤芯不会承受压力。

  SUN平衡阀的设置很难在电路中确定。这是由于交叉驾驶,负载引起的压力和汽缸比。检查设置的zui佳方法是从电路中取下阀门。在拆卸何阀门之前,确保机器和负载机械固定到位,并且阀门在拆卸时没有受到压力。将阀门拧入一个简单的单腔线路安装体。端口1应连接到压力源,端口2和3应打开。增加端口1的压力,直到阀门刚刚开启。重复几次以确保一致性。
