电磁阀有一进两出,一进是进气源,两出是一路到膜头,一路放空.管道上直接装的电磁阀一般都是电动电磁阀,只能控制通,断两种。

两相的直接接就可以了，三相的只需接零线跟火线。

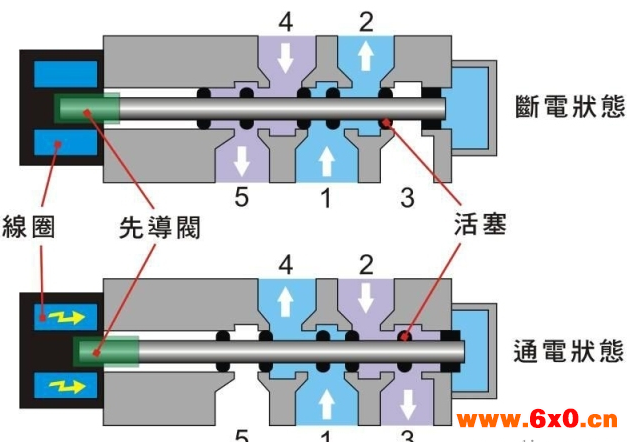

气动电磁阀工作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。 给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于“自锁”。

基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。
拓展资料
电磁阀是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，而气动电磁阀是其中的一种，是通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过气动电磁阀的油的压力来推动油缸的活塞，这样通过控制气动电磁阀的电磁铁的电流就控制了整个电磁阀的机械运动。

电磁阀是用来控制流体的自动化基础元件属于执行器并不限于液压气动。不同的电磁阀在控制系统在在不同位置发挥作用，长用的是单向阀，安全阀，方向控制阀，速度调节阀等。
电磁阀原理上分为三大类，直动式，分步直动式，先导式。

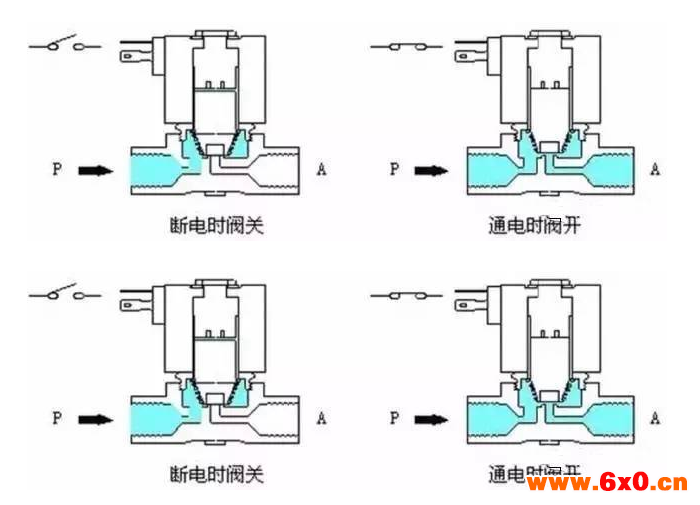

原理：常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀坐上，阀门敞开。
特点：在真空，负压，零压时能正常工作，但通径一般不超过二十五mm。

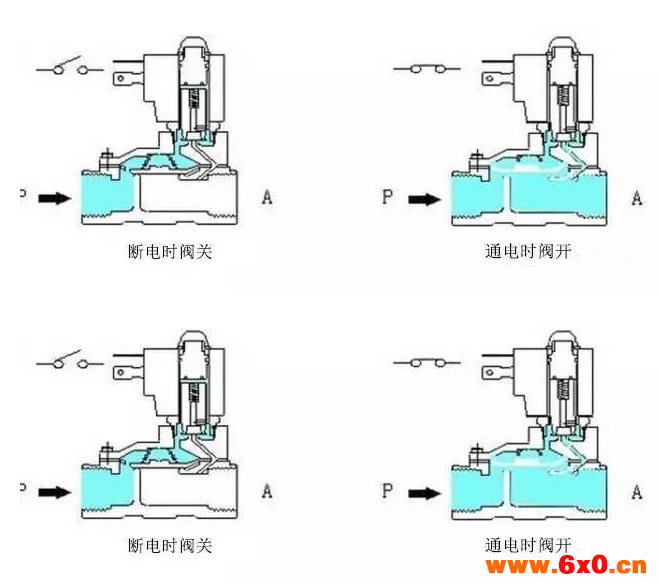

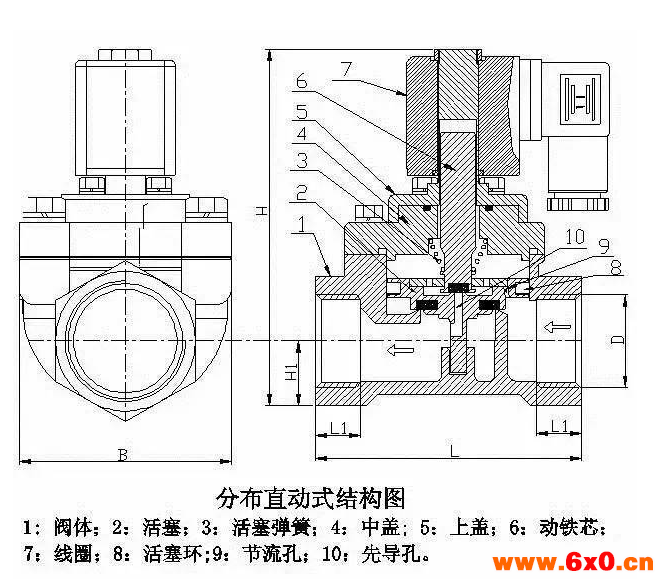

原理：它是一种直动和先导式结合的原理，当入口与出口没有差压时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动差压时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零差压或真空，高压时亦能可动作。但功率较大，要求必须水平安装

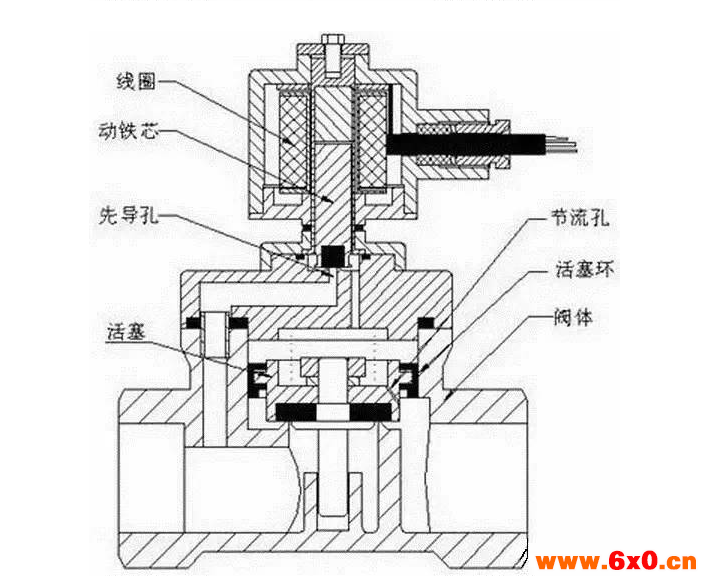

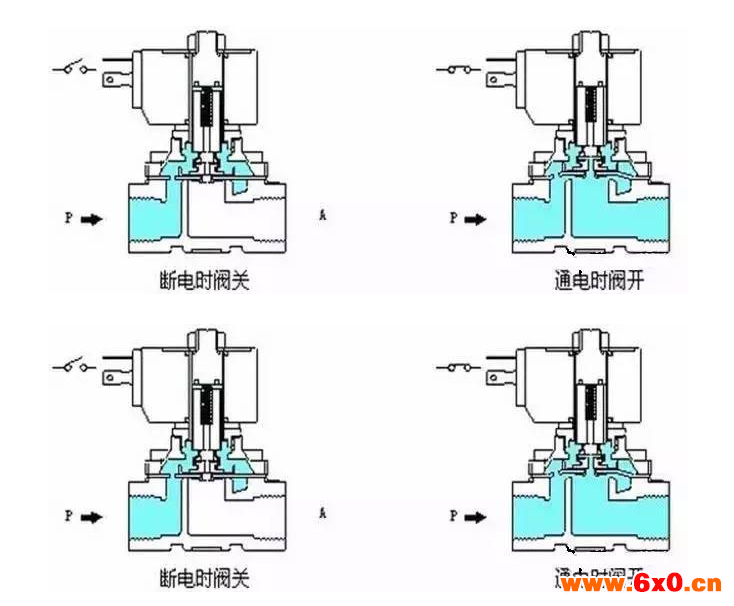

原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在敞开件周围形成上底下高的压差，流体压力推动敞开见向上移动，阀门打不开；断电时弹簧力把先导孔敞开，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动敞开建向下移动，敞开阀门。
特点：体积小，功率低，流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件
