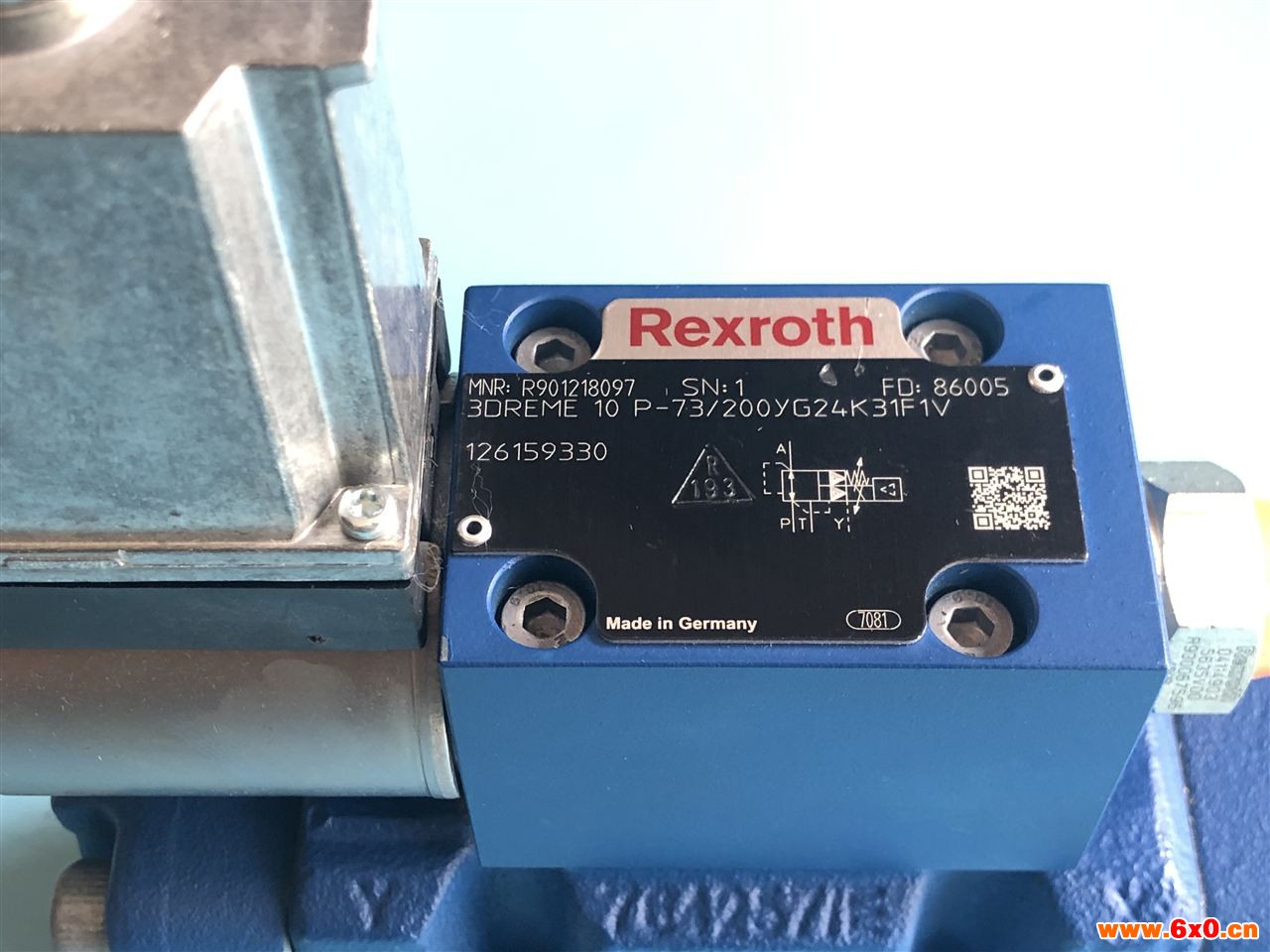

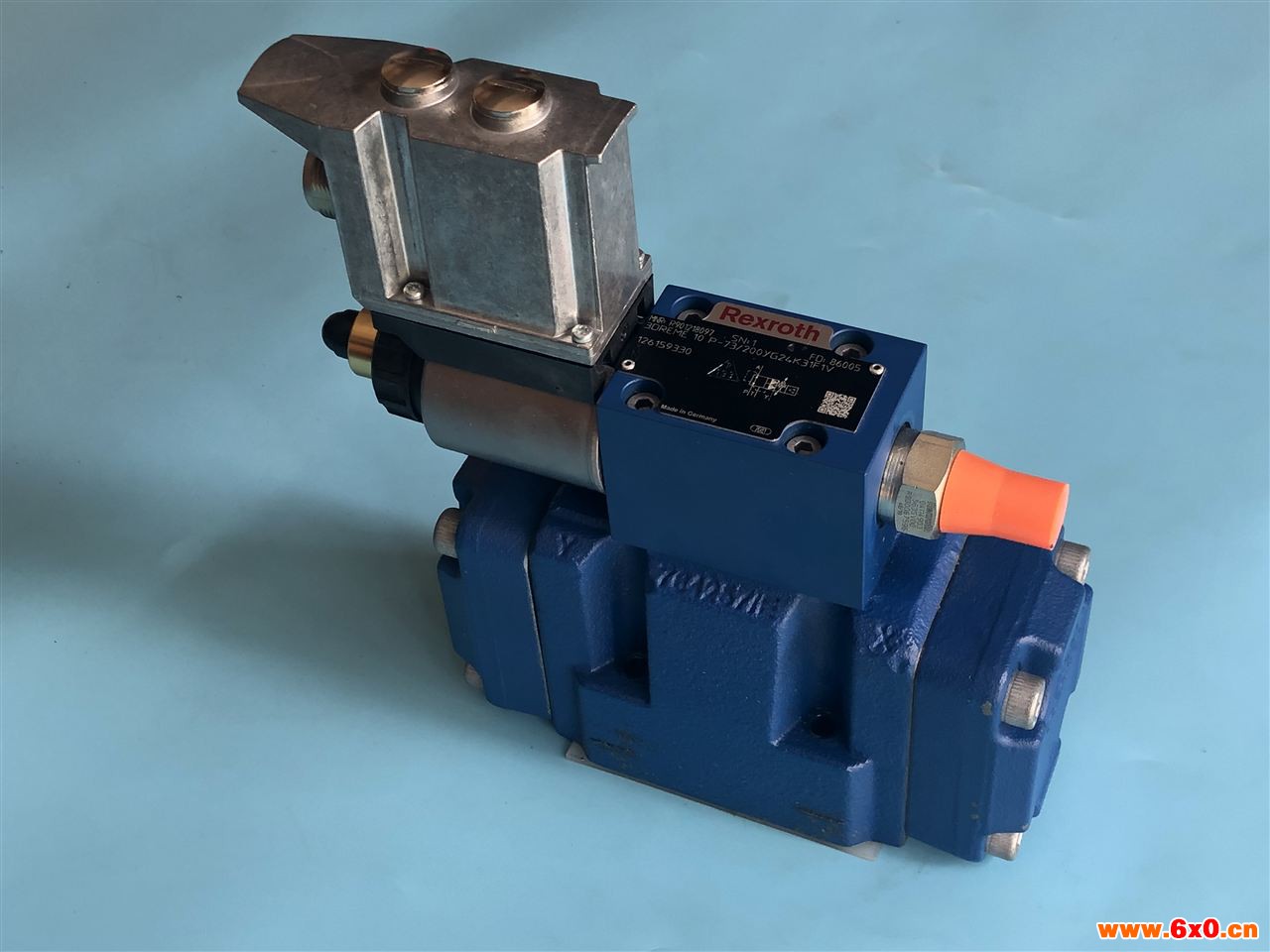

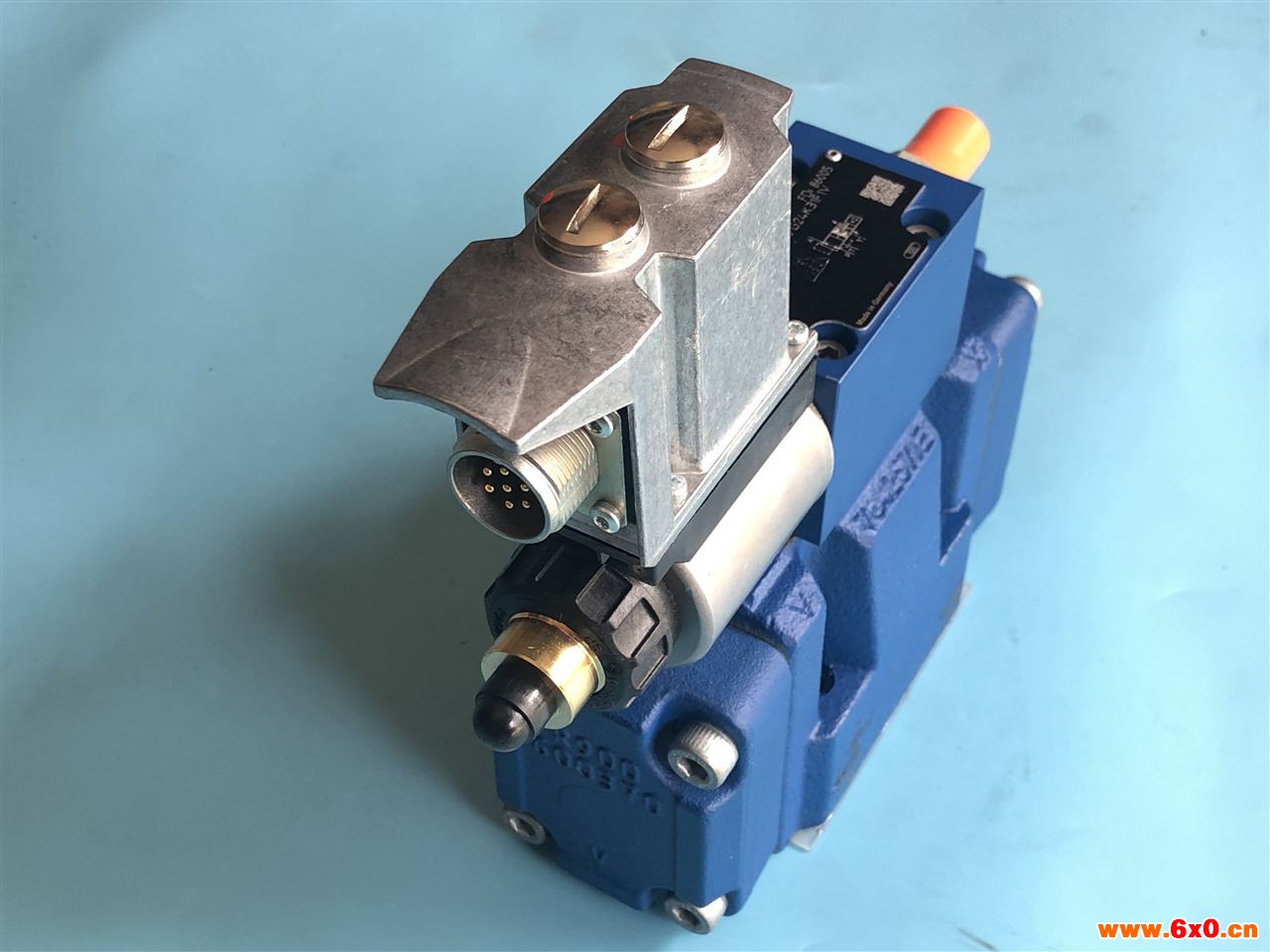

力士乐3DREME10P-73200YG24K31F1V减压阀特性曲线
推荐的阀门安装螺钉（单独订购）：
2个内六角螺钉ISO 4762 - M6 x 60 - 10.9-flZn-240h-L
（摩擦因数μ总 = 0.09?0.14）
拧紧扭矩M A = 12.2 Nm±10％
材料号 R913000115
4个内六角圆柱头螺钉ISO 4762 - M10 x 60 - 10.9-flZn-240h-L
（摩擦因数μ总 = 0.09?0.14）
拧紧扭矩M A = 59 Nm±10％
材料号 R913000116
要么
2个内六角螺钉ISO 4762 - M6 x 60 - 10.9
（摩擦因数μ总 = 0.12?0.17）
拧紧扭矩M A = 15.5 Nm±10％
材料号 R900003266
4个内六角螺钉ISO 4762 - M10 x 60 - 10.9
（摩擦因数μ总 = 0.12?0.17）
拧紧扭矩M A = 75 Nm±10％
材料号 R900008630
注意：
尺寸是标称尺寸，受公差限制。
比例减压阀采用三通型，先导式
3DRE（M）
大小10,16
组件系列7X
最大。工作压力350巴
流量，最大 300升/分钟
特征
用于减压（P至A）和系统压力限制（A至T）的先导阀
比例电磁阀操作
比例电磁铁通过中心螺纹和可拆卸线圈驱动
用于底板安装：根据DIN 24340形式A和ISO 4401的移植模式
可选的最大压力限制
阀门和控制电子设备来自单一来源
外控电子设备
线性压力/指令值特性曲线
材料号 R900008630
注意：
尺寸是标称尺寸，受公差限制。
试点供油
3DRE ... - ... / ... ... XY | 外部先导供油 先导油返回，外部 | 在此版本中，先导油由单独的控制回路（外部）供应。先导油回油不会直接进入主阀的通道T，而是通过油口Y（外部）单独导向油箱。 |
3DRE ... - ... / ... Y ... | 内部试点供油 先导油返回，外部 | 在此版本中，先导油从主阀的通道P（内部）供应。先导油回流不是直接进入主阀的通道T，而是通过油口Y（外部）单独导向油箱。子板，端口X将被关闭。 |
NG10 | NG10; 截面图见尺寸 | 位置1：螺塞M6 DIN 906-8.8 SW 3 |
NG16 | NG16; 截面图见尺寸 |
输入代码
技术数据
对于超出这些参数的应用，请咨询我们！
一般
类型 | 3DRE（M） | ||
尺寸 | 10 | 16 | |
组件系列 | 7X | ||
安装位置 | 任何，好是水平的 | ||
重量 | 公斤 | 7.5 | 10.3 |
储存温度范围 | C | -20 ... +80 | |
环境温度范围 | C | -20 ... +70 | |
液
类型 | 3DRE（M） | |||
尺寸 | 10 | 16 | ||
最大工作压力 | 酒吧 | 350 | 315 | |
最大工作压力 | P口 | 酒吧 | 350 | 315 |
港口A. | 酒吧 | 315 | 250 | |
港口T. | 酒吧 | 315 | 250 | |
港口X. | 酒吧 | 350 | 315 | |
港口Y. | 分离并减压到油箱 | |||
A口的最大设定压力 | 额定压力50 bar | 酒吧 | 50 | |
额定压力100 bar | 酒吧 | 100 | ||
额定压力200 bar | 酒吧 | 200 | ||
额定压力250 bar | 酒吧 | 250 | ||
额定压力315 bar | 酒吧 | 315 | ||
最小设定压力 1） | 酒吧 | <5 | <4 | |
最大压力释放功能 | 额定压力50 bar 2） | 酒吧 | 70 | |
额定压力100 bar | 酒吧 | 130 | ||
额定压力200 bar | 酒吧 | 230 | ||
额定压力250 bar | 酒吧 | 270 | ||
额定压力315 bar | 酒吧 | 350 | ||
试点流程 | 升/分钟 | 1.1 | ||
最大流量 | 升/分钟 | 125 | 300 | |
液压油 | 见表 | |||
液压油温度范围 | C | -20 ... +80 | ||
粘度范围 | 平方毫米/秒 | 15 ... 380 | ||
液压油的最大允许污染程度，洁净度等级符合ISO 4406（c） 3） | 根据ISO 4406（c）的20/18/15级 | |||
滞后 4） | ％ | ±3 | ||
重复精度 4） | ％ | <±2 | ||
线性 4） | ％ | ±3.5 | ||
指令值压力特性曲线的制造公差 4） | 在命令值20％ | ％ | <±1.5 | |
在命令值100％ | ％ | <±5 | ||
阶跃响应 5） | 10 ... 90％ | 女士 | <140 | |
| 1） | 在没有流量的通道A中，命令值为0（参见特性曲线） |
| 2） | 在工厂设置 |
| 3） | 必须在液压系统中遵守为组件指定的清洁度等级。有效过滤可防止故障并同时延长组件的使用寿命。有关过滤器的选择 |
| 4） | 最大设定压力 |
| 5） | 用静置液压油柱测量，在A口测量1.0升 |
液压油 | 分类 | 合适的密封材料 | 标准 |
矿物油和相关碳氢化合物 | HL，HLP | NBR / FKM | DIN 51524 |
有关液压油的重要信息： 有关使用其他液压油的更多信息和数据，请联系我们。 所使用的过程和操作介质的闪点必须比最大螺线管表面温度高40K。 阻燃 - 含水： 生物降解：当使用同时溶解锌的液压油时，锌可能会积聚（每极管700毫克锌）。 | |||
电动
类型 | 3DRE（M） | |||
最小电磁阀电流 | 1600 mA - 线圈 | 嘛 | ≤100 | |
带800 mA - 线圈 | 嘛 | ≤100 | ||
最大电磁阀电流 | 1600 mA - 线圈 | 嘛 | 1760 | |
带800 mA - 线圈 | 嘛 | 840 | ||
电磁线圈电阻 | 在20°C时冷值 | 1600 mA - 线圈 | Ω | 5.5 |
带800 mA - 线圈 | Ω | 20.6 | ||
电磁线圈电阻 | 最大热值 | 1600 mA - 线圈 | Ω | 8.05 |
带800 mA - 线圈 | Ω | 33 | ||
占空比 | ％ | 100 | ||
图表/特征曲线
用HLP46测量，θ油 = 40±5°C，阀体和液压油温度补偿。
较大的温差可能导致不同的特性曲线/值。
端口P中的压力取决于命令值
| 1） | 1）对于阀门型DBEM和3DREM，可以使用指令值衰减器电位计“Gw”改变外部放大器的制造公差。使用“Limit”参数设置数字放大器。这里，不得超过根据技术数据的控制电流。为了能够将多个阀门调整到相同的特性曲线，不要将压力设置为高于额定压力的最大设定压力，命令值为100％。 |
压力取决于指令值/比较G24和G24-8 /压力额定值200 bar（带有800 mA线圈的VT-VSPA1-1-1X放大器）
环境温度升高，24 V和100％占空比时电流下降
额定压力50 bar
大小10
额定压力100 bar
大小10
额定压力200 bar
大小10
额定压力315 bar
大小10
产品描述
3DRE（M）型阀门是带有压力的电动先导式三通减压阀
执行器的限制。它们用于降低系统压力。
技术设置
该阀门由两个主要组件组成：
带有比例电磁阀（2）的先导控制阀（1）可选配最大压力限制（15） -
主阀（3）带主阀芯（4） -
功能
一般功能：
通过先导控制阀（1）在端口A中减小压力的指令值。 -
通过减压端口P，弹簧（5）和（6）将主阀芯（4）保持在其中心位置。以这种方式，防止了致动器的启动跳跃。 -
先导油从钻孔（7）通过流量控制器（8），通过控制室（11）流到节流间隙（9），经管线（10）流到油口Y.这种连接通过控制室（11）流到油口。零压力。 -
减压：
根据指令值在控制室（11）中建立先导压力。 -
通过喷嘴（12）在弹簧室（13）中形成压力并使主阀芯（4）向右移动。 -
液压油从P流向A. -
端口A中的执行器压力可在弹簧腔（14）中获得。 -
将油口A的压力增加到先导控制阀（1）的设定压力会导致主阀芯（4）向左移动。A口的压力与先导控制阀（1）的设定压力几乎相同。 -
压力限制：
如果端口A中的压力超过先导控制阀（1）的设定压力，则主阀芯（4）进一步向左移动。 -
这将打开从A到T的连接，并将端口A中的待处理压力限制为设置的命令值。 -
键入3DREM
对于液压保护，以防止比例电磁阀上的不允许的高电控电流，这必然导致端口A中的压力增加，您可以选择安装弹簧式减压阀作为最大压力限制（15）。
最大压力限制是根据相关的额定压力预先设定的。
最小设定压力取决于命令值0处的流量
大小16
符号/电路图
输入3DRE ... Y ...
输入3DREM ... Y ...
输入3DRE ... XY ...
输入3DREM ... XY ...
电气连接
连接接头处的连接
连接器处的连接
外形尺寸
1 | 主阀 |
2 | 先导控制阀 |
3 | 比例电磁铁 |
4 | 拆卸配对连接器所需的空间 |
五 | 最大压力限制（3DREM型......） |
6 | |
7 | 端口A，B，P，TA，TB的密封环相同 |
8 | 端口X和Y的密封环相同 |
9 | 机加工阀门接触面; 移植模式符合DIN 24340-A10和ISO 4401-05-05-0-05 |
10 | 使用“内部”先导供油（Y型）时，必须关闭底板上的端口X. |
11 | 必须在底板中关闭端口B. |
12 | 配合连接器，符合DIN EN 175301-803 |
13 | 带连接器的集成电子设备（型号3DREE，3DREME） |
14 | 配合连接器符合DIN EN 175201-804 |
推荐的阀门安装螺钉（单独订购）：
4个内六角螺钉ISO 4762 - M6 x 45 - 10.9-flZn-240h-L
（摩擦因数μ总 = 0.09〜0.14）
拧紧扭矩M A = 12.5 Nm±10％
材料号 R913000258
要么
4个内六角圆柱头螺钉ISO 4762 - M6 x 45 - 10.9
（摩擦因数μ总 = 0.12〜0.17）
拧紧扭矩M A = 15.5 Nm±10％
材料号 R900003263
1
| 主阀 |
2
| 先导控制阀 |
3
| 比例电磁铁 |
4
| 拆卸配对连接器所需的空间 |
五 | 最大压力限制（3DREM型......） |
6
| 铭牌 |
7
| 端口A，B，P和T的密封环相同 |
8
| 端口X和Y的密封环相同 |
9 | 机加工阀门接触面; 根据DIN 24340-A16和ISO 4401-05-07-0-05的移植模式 |
10 | 使用“内部”先导供油（Y型）时，必须关闭底板上的端口X. |
11 | 必须在底板中关闭端口B和L. |
12 | 配合连接器，符合DIN EN 175301-803 |
13 | 带连接器的集成电子设备（型号3DREE，3DREME） |
14 | 配合连接器符合DIN EN 175201-804 |
