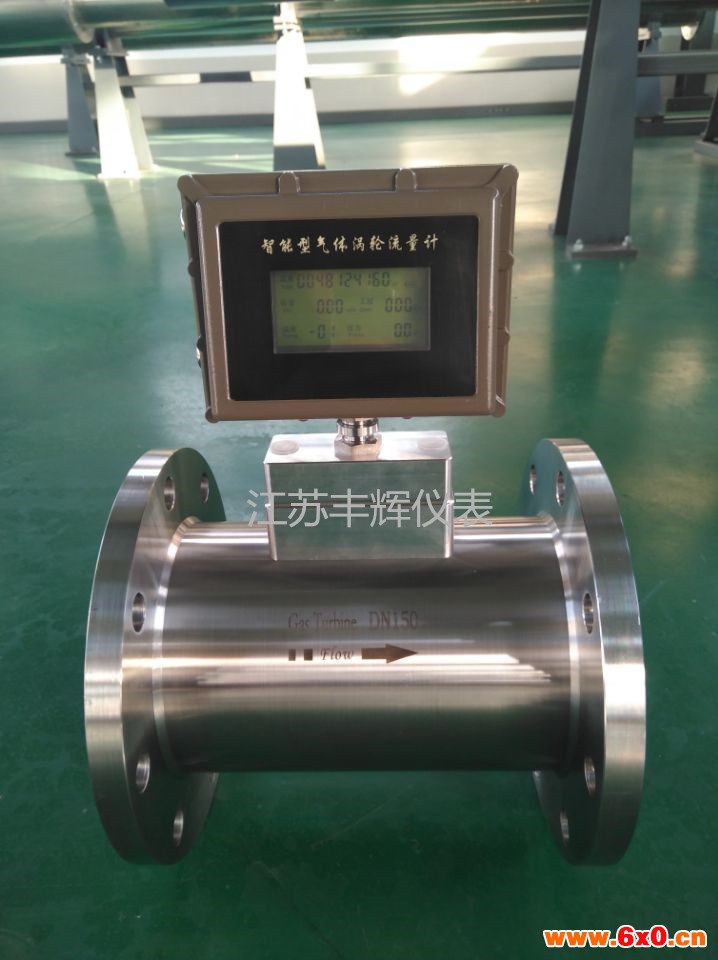

DN80气体涡轮流量计

DN80气体涡轮流量计

本产品采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表。 智能气体涡轮流量计本身不具备现场显示功能，仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号（4-20mA）；智能气体涡轮流量计价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。
一、使用说明
1、中低压表大检漏压力：≤1.0Mpa，温压补偿型检漏压力不超过压力传感器上限值的3倍。高压表壳按额定流量的1.2倍压力检漏。
2、安装后检漏及安装使用中应遵守如下规定：
（a）先关闭出气阀门和进气阀门。
（b）微微开启出气阀门，再缓慢打开进气阀门，使表缓慢启动，然后再缓慢打开出气阀门，使达到正常运行状态，要防止骤然启动，损坏表芯。
（c）在停气的时候，需关闭出气阀门，然后再关闭进气阀门，每次启动时均应遵守上述规定。
3、气体涡轮流量计安装使用后，不得随意触及螺栓、螺钉及螺母等紧固件，以免发生漏气、损坏等危险。
4、气体涡轮流量计机芯（气质干净）应每半年进行清洗维护一次;（气质较脏）应每月进行清洗维护一次。
5、如果机芯经分解维修后，重新投入使用，需按大压力先进行密封试验。并向机芯内注T4号精密仪表油或变压器油。

DN80气体涡轮流量计

二、产品特点
可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15M）。
采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能。
压力损失小，量程范围宽，范围度达1:25。
无可动部件，长期稳定，结构简单便于安装和维护。
可测介质温度达+250℃。

三、安装注意事项
1、安装前，管道须吹扫干净，以防残渣铁屑影响流量计的正常运转。
2、安装前，用微小气流吹动涡轮时，涡轮能转动灵活，并没有无规则的噪音，计数器转动正常，无间断卡滞现象，则流量计可安装使用。
3、气体涡轮流量计安装时法兰和管道法兰中间要加密封垫圈。
4、气体涡轮流量计前应加装过滤器，推荐Y型过滤器和轴流式过滤器。
5、气体涡轮流量计在安装时前后均应加截止阀门。
6、法兰盘连接处管道内径处不应该有突起相连接。
7、气体涡轮流量计安装时，严禁在其进出口法兰处直接进行电焊，以免烧坏流量计内部零件。
8、气体涡轮流量计应安装在便于维修、无强电磁场干扰、无机械振动以及热辐射影响的场所。
