进气压力传感器作用

进气压力传感器简介

进气压力传感器说简单点就是检测进入发动机的空气多少的传感器,一定温度的进气通过进气压力传感器检测出密度,就能计算出质量,根据进气质量调节合适的喷油量,早期的车用空气流量计,道理差不多。电喷发动机中采用进气压力传感器来检测进气量的称为D型喷射系统速度密度型。进气压力传感器检测进气量不是像进气流量传感器那样直接检测而是采用间接检测的。同时它还受诸多因素的影响因而在检测和维修中就有许多不同于量传感器进气流的地方所产生的故障也有它的特殊性。

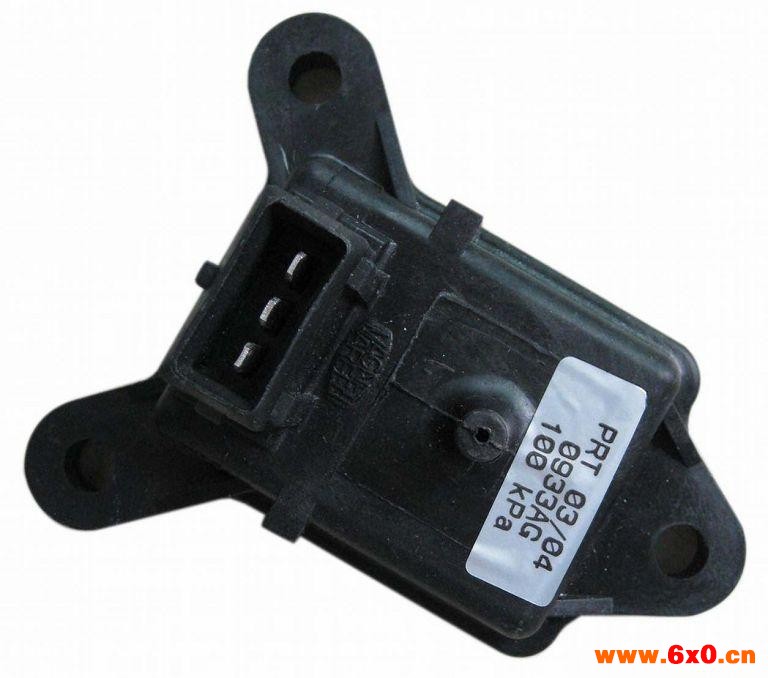

 图1、 进气压力传感器

进气压力传感器工作原理

进气压力传感器检测的是节、气门后方的进气歧管的绝对压力它根据发动机转速和负荷的大小检测出歧管内绝对压力的变化然后转换成信号电压送至电子控制器ECUECU依据此信号电压的大小控制基本喷油量的大小。

进气压力传感器种类

进气压力传感器种类较多有压敏电阻式、电容式等。由于压敏电阻式具有响应时间快、检测精度高、尺寸小且安装灵活等优点因而被广泛用于D型喷射系统中。 压敏电阻式进气压力传感器的工作原理。 应变电阻R1、R2、R3、R4,它们构成惠斯顿电桥并与硅膜片粘接在一起。硅膜片在歧管内的绝对压力作用下可以变形从而引起应变电阻R阻值的变化歧管内的绝对压力越高硅膜片的变形越大从而电阻R的阻值变化也越大。即把硅膜片机械式的变化转变成了电信号再由集成电路放大后输出至ECU

图2、 进气压力传感器

压力传感器应用

压电传感器主要应用在加速度、压力和力等的测量中。压电式加速度传感器是一种常用的加速度计。它具有结构简单、体积小、重量轻、使用寿命长等优异的特点。压电式加速度传感器在飞机、汽车、船舶、桥梁和建筑的振动和冲击测量中已经得到了广泛的应用,特别是航空和宇航领域中更有它的特殊地位。压电式传感器也可以用来测量发动机内部燃烧压力的测量与真空度的测量。

上海伊里德自动化设备有限公司长期供应全系列产品,公司具有良好的市场信誉,专业的销售和技术服务团队,凭着多年经营经验,熟悉并了解市场行情,赢得了国内外厂商一致好评。

也可以用于军事工业,例如用它来测量qiang炮子弹在膛中击发的一瞬间的膛压的变化和炮口的冲击波压力。它既可以用来测量大的压力,也可以用来测量微小的压力。压电式传感器也广泛应用在生物医学测量中,比如说心室导管式微音器就是由压电传感器制成的,因为测量动态压力是如此普遍,所以压电传感器的应用就非常广泛压力传感器是工业实践中最为常用的一种传感器,其广泛应用于各种工业自控环境,涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业

  更多详情,请咨询:进气压力传感器
