回路电阻测试仪如何使用

1. 开机

确认测试线接线无误后，接入 220V 交流电源，合上电源开关，仪器进入开机状态。开机时，蜂鸣器短时响，表示系统开机。

2. 主界面

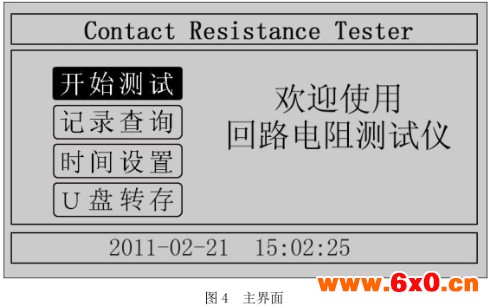

打开电源开关，系统进入主界面，如图 4 所示。

移动光标，在“开始测试”、“记录查询”、“时间设置”、“U 盘转存”中任意切换。主界面下方显示系统当前时间。

3. 测试菜单界

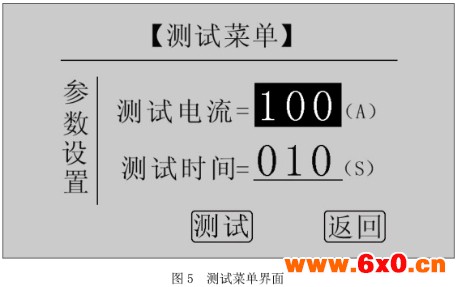

在主界面中选中“开始测试”项，点击鼠标，仪器进入测试菜单界面，如图5 所示。默认测试电流为 100A，测试时间为 10s。

    在“测试电流”位置点击鼠标，电流值可在 50A，100A 之间任意切换；旋转鼠标到“测试时间”位置，使用旋转鼠标输入数据，可设定测试时间。

    点击“测试”项，系统进入“测试结果”界面。点击“返回”项，系统返回上一界面。

注意：测试时间设定范围：5s~599s，超出该范围系统返回默认值：10s。为了保证测试结果更加准确，推荐测试时间采用默认值 10s。

4. 测试结果

    599s，超出该范围系统返回默认值：10s。为了保证测试结果更加准确，推荐测试时间采用默认值 10s。

5. 测试结果

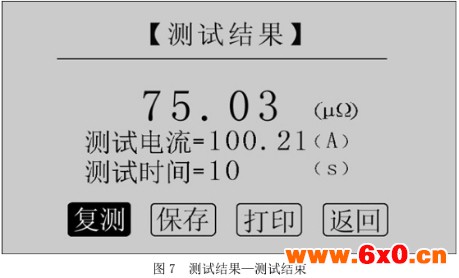

    在“测试菜单”中点击“测试”项进入“测试结果”界面，如图 6 所示。界面上依次显示电阻值、测试电流值和测试时间。

注意：此时电流线上有大电流流过，切不可将电流线强行拔掉，否则可能对操作人员和仪器造成伤害。

正在测试时，系统显示“停止”，“返回”项。点击“停止”，系统停止计时，电流停止输出。点击“返回”，系统停止计时，电流停止输出并返回上一界面。

注意：开始测试的前几秒，由于电流冲击和电容充电，测试结果不稳定，5s 后测试结果稳定，用户即可记录数据。计时时间到自动停止电流输出。

点击“复测”项，系统以设定好的参数对电阻重复测量一次。

点击“保存”项，系统进入“保存测试结果”界面，如图 9 所示。

点击“打印”项，系统打印样品编号、测试时间、测试电流、电阻值、测试日期在内的所有信息。

点击“返回”项，系统返回上一界面。

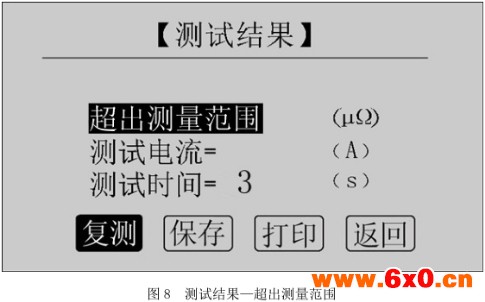

若测量值超出测量范围，液晶屏显示“超出测量范围”，如图 8 所示，同时蜂鸣器报警。此时电流仍在输出，直到计时结束。

6. 保存测试结果

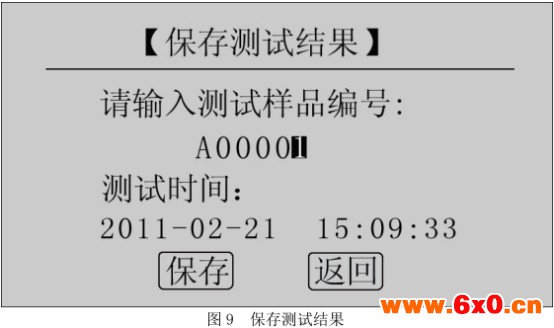

在“测试结果”界面点击“保存”按钮，系统进入“保存测试结果”界面，如图 9 所示。

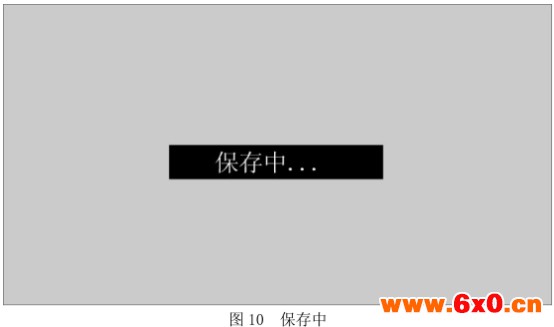

使用鼠标输入样品编号，点击“保存”项，测试结果将被保存到 I2 C 存储器中，保存界面如图 10 所示；点击“返回”项，系统返回上一界面。

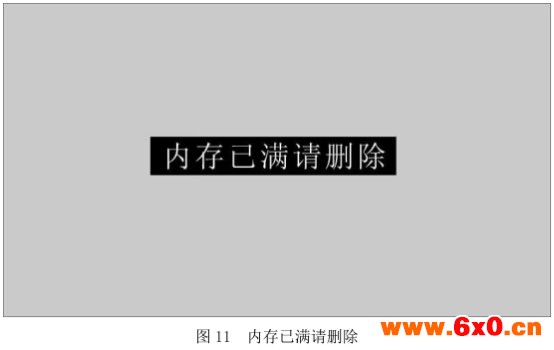

本仪器最多存储 200 条记录，若存储记录数超过 200 条，系统提示“内存已满请删除”，如图 11 所示。在记录查询界面即可完成单条或全部记录删除。

7. 记录查询

在“主界面”点击“记录查询”，系统进入“记录查询”界面，如图 12 所示。

点击“↑↓”，旋转鼠标，选择需要查询的记录序号，如图 13 所示。

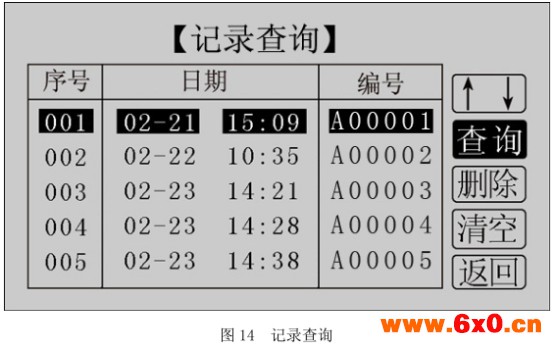

在选中的记录序号上点击鼠标，进入选中记录的操作界面，如图 14 所示。

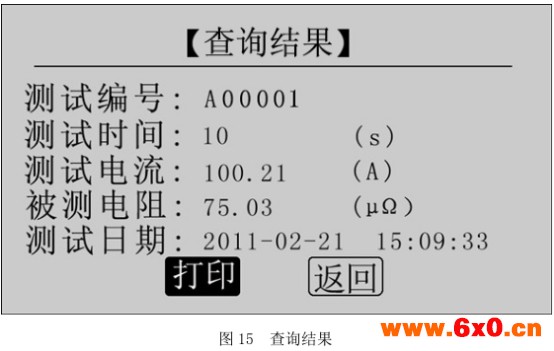

此界面用于对选中的单个记录进行查询、删除，对所有记录清空，返回。点击“查询”，系统显示该条记录的详细信息，如图 15 所示。

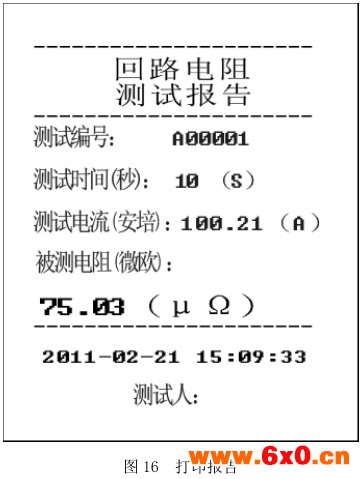

点击“打印”即可打印该条记录，打印结果如图 16 所示。点击“返回”，返回上一界面。

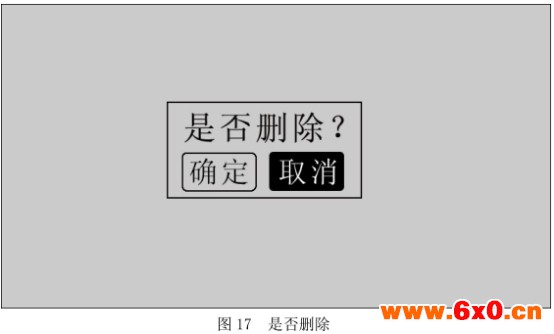

点击“删除”，系统提示“是否删除？”， 如图 17 所示。点击“确定”删除该条记录；点击“取消”，返回上一界面。

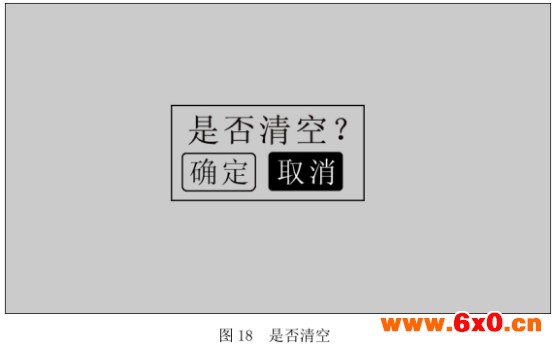

点击“清空”，系统提示“是否清空？”， 如图 18 所示。点击“确定”清空所有记录；点击“取消”，返回上一界面。

8. 时间设置

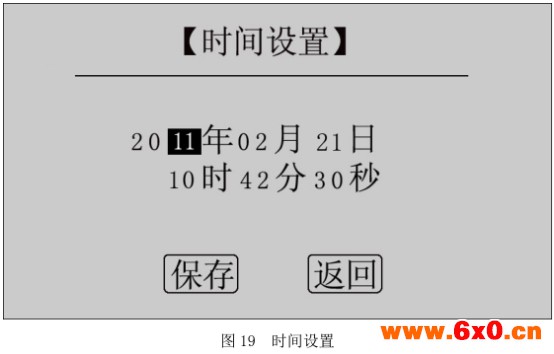

在主界面下点击“时间设置”，进入“时间设置”界面，如图 19 所示。

移动光标到需要修改日期和时间的位置上，使用鼠标输入正确的日期和时间值，点击“保存”，系统将保存zui新设置的日期、时间值并返回到主界面；点击“返回”，系统返回主界面。

9. U 盘转存

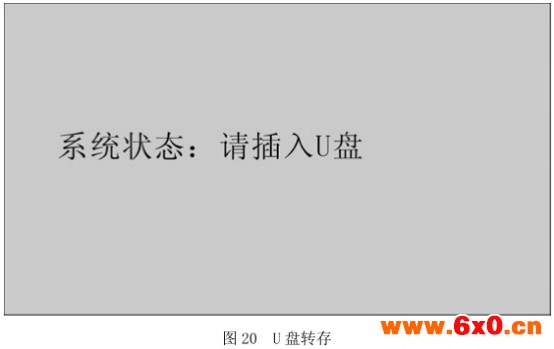

在主界面点击“U 盘转存”，进入转存界面，如图 20 所示。

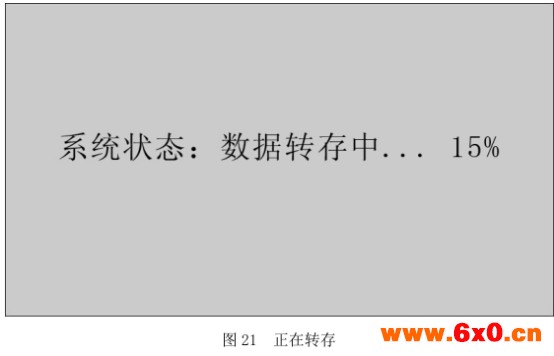

插入 U 盘，自动转存测量数据到 U 盘中，如图 21 所示。

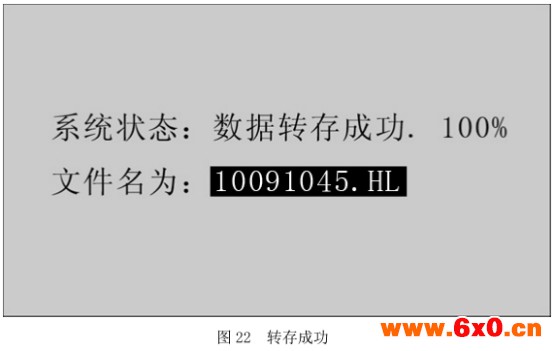

数据转存过程中，界面右边显示转存进度，数据转存成功后显示 100%，如图 22 所示。

转存成功，保存文件名为 XX(月)XX(日) XX(时)XX(分).HL，拔下 U 盘，仪器自动返回主界面。

10. 测量完毕，断开电源开关，将测试线夹收好，放入附件包内。
