SYDH-Ⅲ打滑开关产品工作原理和特点

湖北咸宁生产的SYDH-Ⅲ打滑开关产品工作原理和特点

工作原理

打滑开关是用来检测输送带与传动滚筒之间的滑动并进行的一种保护装置,可用于在皮带输送机发生打滑时自动触发紧急停机。打滑开关的种类比较多，工作原理和检测方法也各有不同。比如按照检测方法划分,有直接检测输送带速度并与设定的标准速度比较的触轮式打滑开关,有检测从动轮转速并与设定的标准转速比较的打滑开关,有同时分别检测滚筒转速和输送带速度并进行比较的对比式打滑开关;按照内部工作原理分,有磁阻式、磁电式、式等等。很多打滑开关装置还能够实时提供输送带线速度或滚筒转速的信号显示和输出。

打滑开关（又名欠速开关、低速开关、打滑检测装置），是应用电感感应原理检测设备的&lquo;正常旋转&rquo;或&lquo;异常慢转、停转&rquo;。具有&lquo;自识别正常转速&rquo;的智能功能，属真正的欠速开关，在国内具有ling先水平。当设备出现异常，转速低于正常转速的三分之二时，输出&lquo;异常慢转&rquo;信号。可为计算机及时反馈设备的运转情况；也可直接用于设备保护。广泛应用于提升机、皮带机、等机械传动设备因电器、机械故障引起的慢转或停转，以便及时处理，达到维护设备、保障生产的目的。

上海杭荣生产的SYDH-Ⅲ打滑开关产品工作原理和特点

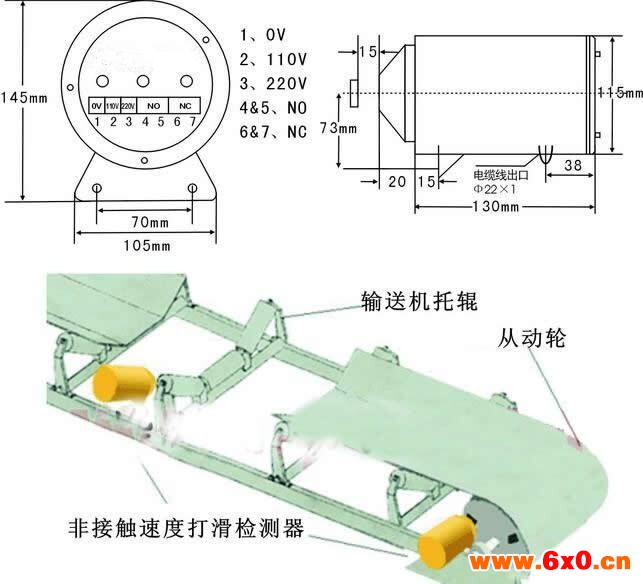

安装示意图

广东杭荣生产的SYDH-Ⅲ打滑开关产品工作原理和特点

产品特点

1、智能型，结构，免设置、调试，安装简单。替代普通旋转探测器时反应快。
2、非接触探测器，无运动部件、无磨损、寿命长、维护费用低。
3、两线制，继电器（或接触器）作负载，可提供隔离无源触点信号给计算机；也可直接串接在接触器的自保触点中用于设备保护。正常旋转时继电器（或接触器）吸合。
4、DH-A型打滑开关的电源范围宽，驱动能力强，能直接驱动40A以内的接触器。

5、配有状态指示。设备正常运行时，指示灯&lquo;闪烁&rquo;；慢转或停机时，指示灯&lquo;常亮&rquo;。

技术参数：
1、检测转速范围：（8～1500）转/分（转速低于8转/分时，可增加&lquo;信号生成点&rquo;）。
2、打滑开关检测距离：近距离间隔（1～15）mm（金属凸起高度：≥15mm）。
3、得电死区时间：8秒（刚得电，且无脉冲，打滑开关呈现&lquo;接通状态&rquo;的时间）。
4、工作环境：温度 -20℃～+50℃。  防护等级：IP66。

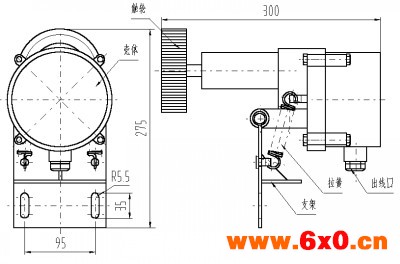

结构示意图

打滑开关是湖北杭荣电气有限公司生产发，产品热销到全球各适用行业，内部线路采用双面线路，采用进口芯片生产，产品可根据客户要求定制成，防水，防爆，防油，耐高温，耐低温，耐高压，耐腐蚀，抗干扰，抗震等性能。要求不同不同欢迎订购！
