全制式模拟信号发生器

来源:网络  作者:网络转载   2019-10-10 阅读:873

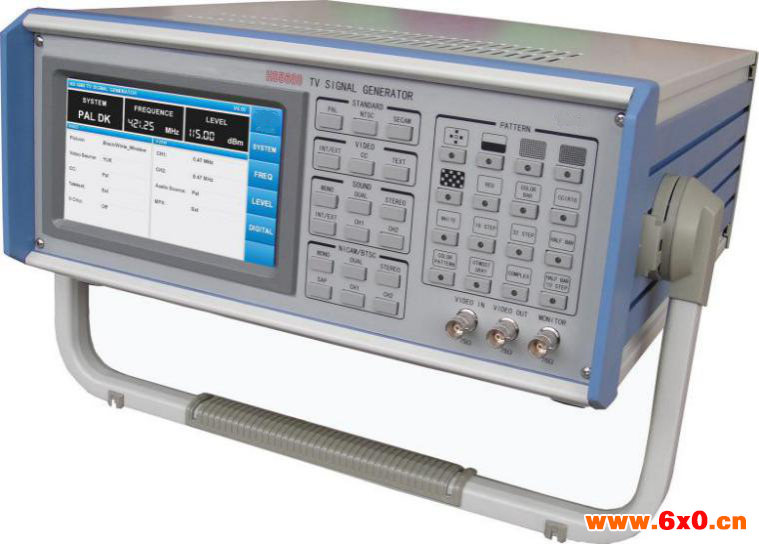

JH5688全制式电视信号发生器应用广泛,是视频标准和高精度测试信号的zui优组合,符合CCIR、EBU、FCC、ITU和EIA模拟电视标准。功能丰富,可提供稳定纯净的高质量信号等特点使其成为测试电视接收机,录像机,监视系统和视频电路性能的理想选择





功能特点:

  • 7寸液晶显示屏
  • 触摸式操作界面
  • 便携式工业机箱
  • 采用残留边带调幅调制方式
  • 飞利浦卡、数字卡、彩条等多种图像信号可选
  • 射频输出覆盖了32到900MHz的VHF/UHF范围
  • PAL、NTSC和 SECAM三种彩色制式,选择相应的伴音制式(系统B、D、G、I、K、L、M、N)
  • 图文电视、闭合字幕(Closed Caption)、 V-chip等测试信号
  • 音频信号通过内部振荡器可以输出400Hz/1KHz的正弦波信号。具备单声道(mono)、立体声(Stereo)、丽音(NICAM)、多通道伴音(MTS)、第二音频节目(SAP)、BTSC测试信号等功能

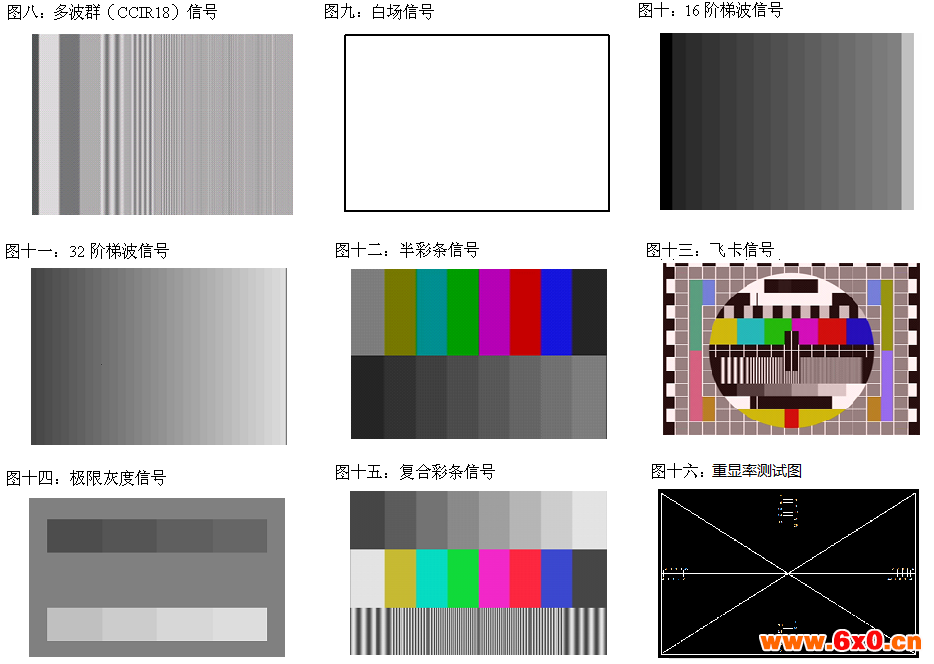

测试图像:







产品规格:



 PAL D/K、PAL B/G、PAL I、PAL M、PAL N、

 NTSC M、SECAM D/K、SECAM B/G、SECAM L

标        准

符合IEC107-1 1995公告,彩电新国标GB/T17309-1998要求

视        频

电压 (Vpp 至 75 Ω)1V (标称设置)

阻        抗

 75Ω

射 频 范  围

32至 900 MHz

射频输出电平

40—100 dBµV可调

射频调制极性

负极性、正极性(SECAM  L)

输 出 接  口

RFCVBS、Y/Cr/CbS-video、SCART/Euro-AV、SYNC、Audio

交流电源

AC220V±10%

作温度:

5~40℃

保存温度:

-2060℃

工作湿度:

2090 %

重量

9KG
