如何确定1/4”和1/8”美国标准锥管螺纹（NPT）接头的尺寸

如何确定1/4”和1/8”美国标准锥管螺纹（NPT）接头的尺寸

 Robert Wiedemer

客户向Restek的技术服务团队提出了很多关于配件的问题。您可以在Restek看到令人眼花缭乱的各种类型和尺寸。一篇名为“我需要一个配件，但哪一个更合适？”的博客文章是我们经常引导客户寻求这些问题的帮助的地方。该博客文章中讨论的一件事就是作为主要使用类型之一的NPT配件，但许多人难以确定适合其需求的正确尺寸的NPT。混淆来自于NPT配件的外径（OD）与配件的“名称”不匹配的事实。例如，让我们看看下面显示的Restek货号23187，这是一个1/4”到1/8”NPT公接头。

名称中的1/4”标识指的是配件的压缩配件端（上图中的左侧），其具有螺母和套圈以连接到1/4”外径管。有道理，对吗？但是，上图中配件右侧的螺纹称为1/8“公NPT，但如果测量1/8”NPT侧的外径，您会发现直径约为0.4”...... 不太接近1/8”（0.125”）。作为一般的“经验法则”，NPT螺纹比其“名称”大约1/4”（0.25”）。对于1/4”NPT螺纹，“公称”OD为0.533”。

NPT接头呈略微锥形，因此“公称”直径是螺纹部分中间的直径，由螺纹的顶部（顶部）测量。这有点令人困惑，但NPT螺纹是根据ANSI B1.20.1，SAE AS71051标准制定的，任何符合标准的东西都必须令人眼花缭乱。希望下面的图片会有所帮助。

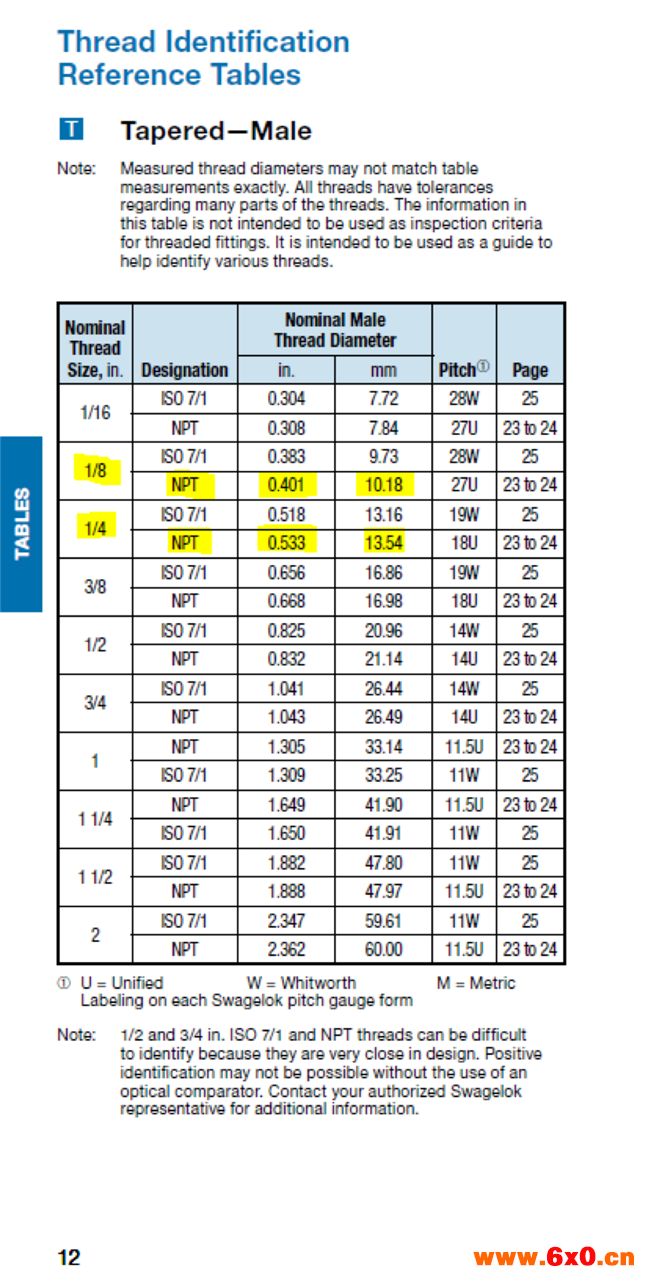

下面的图表来自世伟洛克螺纹和端部连接识别指南，个图表（来自第12页）显示了公NPT螺纹的尺寸，第二个图表（来自第13页）包含了母NPT螺纹的尺寸。
