自动卸荷式启动阀结构原理

概述

应用于罗茨鼓风机或螺杆式鼓风机等压缩空气管路系统。当鼓风机启动时，输送的气体通过卸荷阀流入外部，鼓风机微载启动。同时由于管路内气体与外界大气存在压差，启动阀缓缓关闭，使输送气体流入正常工作管道。实现了鼓风机或其它压缩气体提供设备的微载启动，避免了直接带负载启动造成对设备主体的冲击、驱动设备的冲击和传动机构的损坏。

工作原理

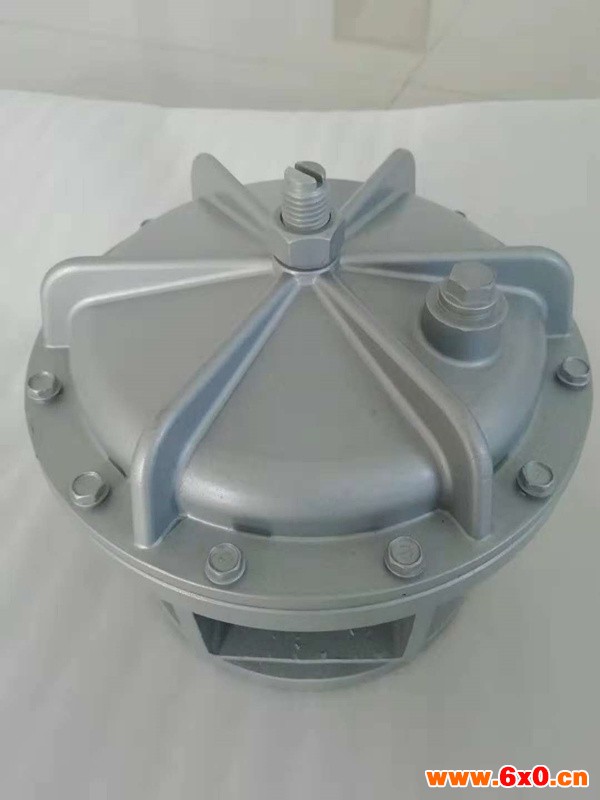

自动卸荷式启动阀YUSV20/25/30通过上下腔体的压力面积差来控制阀门的自动开和关，其间通过压缩弹簧来调节，阀门分为上下两部分，有小孔连通，当风机未启动时，此阀是打开的，如果风机启动，风吹入阀体后就被卸掉，随着压力的升高，促使横隔膜向下压缩弹簧使密封头关闭，采用压力自紧式密封结构，介质压力越高，密封性能越好。阀门分体结构设计和内部橡胶件的使用，大大提高了装配精度，具有阀体重量轻、噪音小、运行平稳、寿命长、安装维修拆卸方便、自动调节控制等功能。

​

特点

1、纯机械结构，设计巧妙合理，运行可靠无故障。
2、避免了采用旁路、电动阀门或执行机构，再由电器控制设备控制带来的繁烦和故障。
3、取消了旁路、电动阀门或执行机构及相关控制机构，系统成本低。
4、根据需求加装一小型泄压阀后，可替代传统泄压阀的作用，更好地对气源设备进行保护。同时能起定压保压的作用，在启动条件恶劣的情况下更好地保护设备。
5、安装简便，维护保养简单。
