YBJ矿用隔爆型激光指向仪是集电子、光学、精密机械等技术为一体的仪器。具有外形美观、体积小、重量轻、防爆等特点。仪器安装采用固定式，可快速固定在锚杆上。仪器可在360°范围任意粗调，微调准确；调节方便，制动可靠。产品采用自主研发的光学系统，可采用红、绿两种光源，光斑大小、射程满足矿下施工需求。仪器采用交直流转换电源模块，交流宽电压AC80V～AC245V供电，具有保护功能。
安装
（1）仪器配有测试用电缆线。
（2）仪器安装使用前，请将水平调整螺旋2，水平锁紧螺旋2拆下（内有弹簧，注意安全），将测试用矿用防水电缆线拆下，用适宜长度的矿用防水电缆线穿过压紧螺母，后罩与仪器内的接线端子连接（注意不要接错端子），按原顺序重新安装水平调整螺旋2，水平锁紧螺旋2。
（3）仪器与锚杆的安装

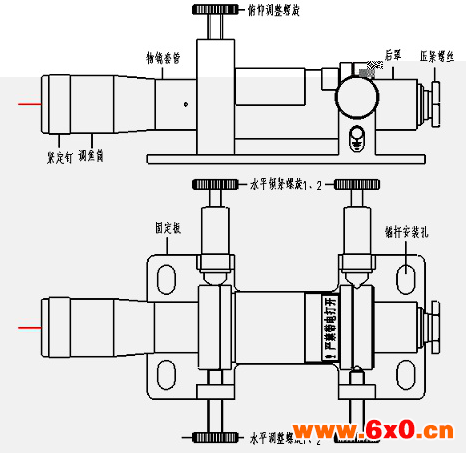

如图所示。仪器固定板安装孔为12mm,预先在巷道顶部中心，距离为158mm和56mm 的两端，打入四根直径小于12mm的锚杆，自制螺纹。（长度不影响现场施工），在锚杆上各安装一个螺母和垫片至螺纹上部，然后将仪器的固定板对准锚杆穿入，用锚杆上下螺母及垫片压紧固定板至牢固为止。
2．调节、使用
根据铭牌输入电压的要求将矿用防水电缆线接好。接通电源，点亮激光器。将激光束指到大约需要的位置。再根据经纬仪所测定的准确方向进行准确调整，调整俯仰调整螺旋即可调整垂直方向的角度；松开水平锁紧螺旋1，2；调整仪器水平调整螺旋1，2即可调整仪器水平方向的角度；将光斑准确指向目标点后，拧紧水平锁紧螺旋1，2。
请注意：仪器出厂时，光斑在射程内已校验，用户现场免调试。如果用户需要调整，请参考故障分析中的方法进行。
技术参数;
安装方式：固定式
防爆形式：矿用隔爆型
防爆标志：ExdIMb
激光指向仪工作制：连续运行
供电电压：AC127V (电压在AC105V～AC140V之间仪器可正常工作）
工作电流：≤90mA
光 功 率：不大于15mW
有效射程：500m (YBJ-500A), 800m（YBJ-800）, 1200m（YBJ-1200）
光斑直径： 在500m、800m、1200m处光斑直径应不大于50mm、60mm、80mm
光斑漂移量:在800m、1200m处光斑漂移量应不大于10mm
横向、纵向粗调：360°任意
横向、纵向调节范围：≥±1.5°
外形尺寸：
尺寸：298×182×110（mm）YBJ-500A，266×250×130（mm）（YBJ-800）， 286×250×130（mm）（YBJ-1200）
重量：3.4kg（YBJ-500A，YBJ-800） 3.5kg（YBJ-1200）
