浮筒阀自控截污装置结构原理

概述

浮筒阀自控截污装置安装在截流沟中有效解决河道污染问题 晴天时，进水口内全部为污水，水量较小，井体内的水位低，浮筒在重力作用下使得浮筒阀闸板处于开启状态，此时污水全部经由装置开口流向污水管网，降雨初期，降雨初期，进水口的流量逐渐增加，井体内的水位也随之逐步上升，此时浮筒在浮力的作用下带动浮筒阀闸板逐步关闭截污管口，此时初期雨水也经由装置开口流向污水管网。

​

晴天状态

晴天时，进水口内全部为污水，水量较小，井体内的水位低，浮筒在重力作用下使得浮筒阀闸板处于开启状态，此时污水全部经由装置开口流向污水管网

降雨初期

降雨初期，进水口的流量逐渐增加，井体内的水位也随之逐步上升，此时浮筒在浮力的作用下带动浮筒阀闸板逐步关闭截污管口，此时初期雨水也经由装置开口流向污水管网

降雨中后期

随着降雨的继续，井体内的水位进一步上升，此时浮筒带动浮筒阀闸板完全关闭，从而避免了大量雨水进入到污水管网，稀释的水从井体内排水口排出；

降雨结束

随着现状合流管内水位下降，浮筒带动浮筒阀闸板逐步开启，并恢复到初始状态。

工作原理

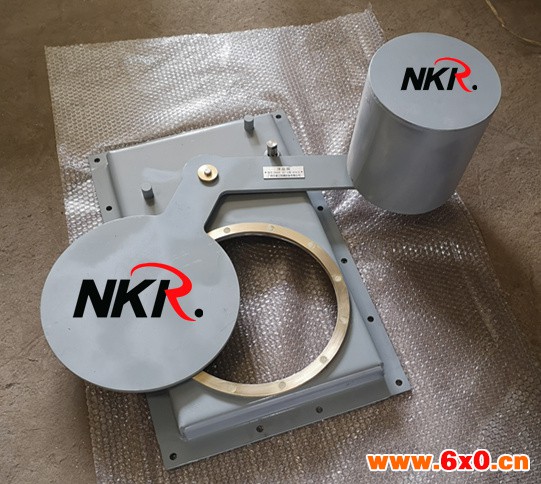

当液位较低时 截流阀处于开启状态，随着液位的升高 浮筒受浮力作用沿弧线上升 通过传动轴带动闸板沿弧线下降 实现截流阀的关闭 随着液位的下降 浮筒受重力作用 沿弧线下降 通过传动轴带动闸板沿弧线上升 实现截流阀的开启

适用工况环境

合流管截污、初期雨水截污
小区排水管与道路市政管道衔接处
道路交口管道衔接处
河道排放口
