概述
矿用瓦斯电动蝶阀设计和制造标准按照GB/T12238—1989/JB/T8527—1997/API609 制造，主要用于易燃易爆工况，如煤矿，井下。
煤安防爆
爆型产品有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1～T4组的爆炸性气体混合物。本产品的性能符合JB/T8528-1997<普通型阀门电动装置技术条件>的规定。防爆型的性能符合GB3836.1-2000<爆炸性环境用防爆电气设备通用要求>及JB/T8529-1997<隔爆型阀门电动装置技术条件>的规定。并经国家防爆电气产品测试中心检定，取得了防爆合格证。 整体型电装是在Z普通型基础上派生而成，增加了不少电器和电子元件，整体普通型电气部分主要由多功能模块MK1 远程控制模块MK2 按钮盒指示灯、开度表、接触器等组成。多功能模块MK1又由相位识别器XS、接触器互锁保护器HB和直流电源DC三部分组成。远程模块MK2由四个固态继电器和三个拨码开关组成 。
设计技术要点
设计上进行改进创新,合理地减小了径向偏心，而且增改了一个自动补偿功能的阀座，在关闭状态下阀杆所受力矩较小，处于静平衡，同时蝶阀阀体上设计了移动阀座密封圈具有非常良好的自动补偿功能。使阀门在反向受压时,蝶板密封面与阀体密封面所产生的相对移位得到充分的补偿，再则蝶板密封圈采用了弹性耐磨石墨橡胶板与高韧性耐磨不锈钢片组成多层次结构密封,不仅柔中有刚,而且有非常良好的弹性与移动阀座密封圈保持zui佳密合，因此本蝶阀不论正向或反向受压，均能在全额压差下达到100%泄漏量为零。本阀的大特点是双向受压、维修方便。

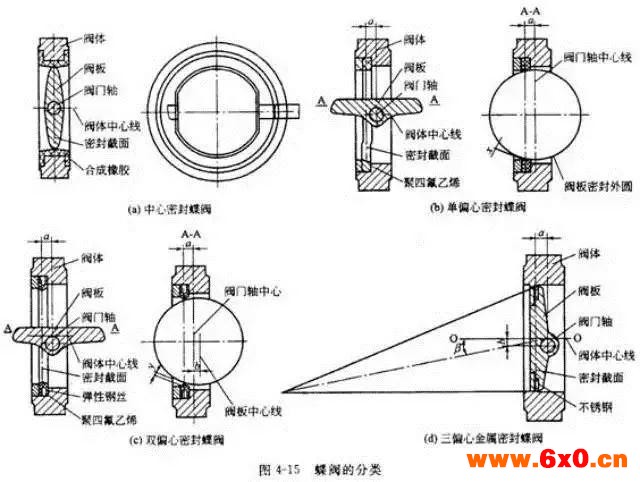

三偏心蝶阀的特点
三偏心蝶阀属于旋转阀。其三偏心都放在了阀板上。在阀门制作过程中, 阀板的外边缘采用部分外球面结构。外偏心球面经抛光处理达到粗糙度Ra0.4, 球面镀铬或堆焊司太莱合金。硬度达HRC45~ 60。三偏心碟阀耐压高达到26MPa, 耐温低至-196℃ 、高达700℃ , 密封达到零泄漏。可见正是由于三偏心蝶阀创新的结构特性使其具有了如下主要特点。
(1)集调节切断于一身, 操控性强。
新型三偏心蝶阀设计上采用双重安全构造。为防止因受流体压力、温度的影响而引起的蝶板变形、阀杆错位、密封面咬合, 在蝶板上下侧分别装有两个各自独立的止推环, 从而保证了阀门在任何工况下的正常工作; 为防止阀杆破损、飞出而造成突发事故, 在阀门下端内外两处设计了各自独立的阀杆飞出防止机构。
(2)无死区设计, 开启力矩小。
三偏心蝶阀阀板形状为椭圆形锥体,其表面堆焊硬质合金,耐磨性极好, 浮动式U型不锈钢阀座具有自动调整中心的功能。当阀门打开时,椭圆形圆锥体密封面阀板先脱离U形弹性阀座。然后再旋转；关闭时阀板旋转, 在偏心轴的作用下阀板向弹性阀座进行自动调整中心，对阀座施压使阀座变形直到阀座与阀板椭圆形圆锥密封面紧密吻合。做到了阀门开关时蝶板不刮擦阀座, 阀杆的扭矩通过蝶板直接传递至密封面，开启力矩小，从而杜绝了打开阀门时常见的跳跃现象，即根除了死区(不感带)。这种无死区设计使三偏心蝶阀几乎可以从0开度开始即进入可调控区域直至90开度，其调控比高可高达100：1 以上，为一般蝶阀的2倍。
(3)零泄漏, 耐高温高压。
三偏心的大特点就是从根本上改变了密封构造，不再是位置密封，而是扭力密封，即不是依靠阀座的弹性变形,而是完全依靠阀座的接触面压来达到密封效果。这种密封结构使三偏心蝶阀可以做到硬密封V I级，达到真正的零泄露。同时, 由于金属阀座的选用和面密封的结构特性, 耐高温高压的问题也迎刃而解。
此外, 三偏心蝶阀由于采用了本体阀座构造。使阀门结构更加紧凑, 并且减少了阀座直接接触介质的机会，降低了阀座受冲蚀的程度，还可有效地防止介质中的微小固形物的影响和热膨胀所可能引起的密封面咬合, 从而延长了阀座的使用寿命。
