ASTMD737透气性测试方法介绍
本文出自温州际高技术部
1.适用范围
1.1.本方法适用于大多数织物，包括机织物、非织造布、充气袋用布、地毯、起毛织物、钊针织物、起绒织物和多层织物；织物可以是未整理的，也可以是重度上浆、涂层,树脂整理或经其它整理的。
2.测试原理
2.1 空气垂直透过一定面积的织物，在织物的两面形成一定的压力差。在这个压力差下，以单位时间内通过织物的空气量作为衡量织物透气性的指标。
3.仪器
3.1 透气性测试仪（推荐使用温州际高YG461E型透气量仪）
3.1.1 测试头：圆形，测试面积38.3cm2±0.3%。
注:其他可替换测试面积，如5cm2、6.45cm2和100cm2。
3.1.2 固定试样夹持系统：要防止测试头变形和zui低限度的防止漏气。
3.1.3 调节可获得100-2500Pa的压力差，至少必须提供125Pa的气流压力差。
3.1.4 压力表：位于测试头试样的下方用于测试透过织物的气流压力，精度误差为士2%。
3.1.5 流量计:用于测试通过织物的气流速率，单位用cm3/s/cm2表示，精度误差为士2%。
3.1.6 校准盘:一定压力差下已知透气量。
3.1.7 剪样模板。
4.取样
4.1大货样品一大货样品的测试，大货样品的接货检验中，根据已有的材料规格或买方与供货商之间的其它协议，随机选取一定卷数或样品中的几卷。
4.2 实验室样品一从大货样品每卷中沿整个宽度取整幅的样品,1m长。
4.3 測试样品一取10块样样品,用剪样模板取样。
4.3.1取样一剪取样品时，剪取的样品zui小尺寸至少要比所使用的压脚大20%。
4.3.1.1取样时，要有代表性,要分布在宽度和长度的范围上,是沿斜对角取样,距离布边1/10幅宽以上。保证样品不要折叠没有折痕、折皱，在取样时,避免沾油、水、油脂等等。
5.仪器准备和校准
5.1 按仪器说明书准备和校准仪器。
5.2 测试仪器要水平放置。
5.3 确认所用范間和所需压力差的校准。
6.调湿
6.1 试样按 ASTM D1776进行预调湿。
6.2 预预调湿后将试样品放在标准大气下按照 ASTM D1776进行调湿。
6.3 若已知试样的透气性不受热或湿度的影响，试样可以不用预调湿和调湿。
7.测试过程
7.1 将调湿后的测试样品放在标准大气下21±1℃,相对湿度为65±2%环境中测试。
7.2 试样轻拿轻放保持其自然状态。
7.3 试样放于测试仪的测试头下，按操作说明开始测试。
7.3.1 若是涂层织物，将织物涂层面朝下以减少漏气。
7.4 按材料说明或合同要求确定压力差，若无特别说明则用用125Pa的压力差。
7.5 记录读数，单位cm3/s/cm2保留3位有效数字。
7.5.1 对于特定要求，可以分别测试漏气量以及透过试样气流量，用一不透气盖板盖住试样测得漏气量，然后从原测试结果中减去，得到有效的透气量。
7.6 重复以上7.3-7.5步骤,共做10块试样。
7.6.1 若有规定或合同说明结果可以有95%的置信区间,则可以减少测试试样，但至少要测试四块试样。
8.计算
8.1 记录每个试样测试的读数，单位位:cm3/s/cm2,保保留3位有效数字。
注:若透气结果是在在海拔600m以上测定的,则需要根据修正系数修正。
8.2 计算所有测试结果的平均值。
8.3 如果需要,则计算标准差。
9.报告
9.1 所用的标准方法 ASTM D737，描述试样和取样方法。
9.2 报告以下信息。
9.2.1 透气率。
9.2.2 如果需要,报告标准差和CV值。
9.2.3 试样两面的压力差。
9.2.4 对于微机处理数据,说明所用程序序(软件)。
9.2.5 仪器生产商和型号。
9.2.6 任何测试方法和仪器的修改及增加的垫圈。
推荐使用检测仪器：
温州际高YG461E型透气量仪
●自动更换孔板，自动参数校正，测试一键完成，无须人工点击屏幕值守干预；
●产品，全量程自动检测换算各种试样的透气率及透气量。
●全铝合金机架设计，30年不变色，不氧化。
●飞利浦32位高速嵌入式处理器，采样频率高达2500 f/s。
●国内*夹样方式，夹样仅需1秒钟，测试效率为其他款式的3倍以上。
●测试机体全密封风道设计，无外界环境影响的误差。
●采用进口装置的风机，变频电机控制，超静音，效率高；
●配置RS 232C仪器数据端口，兼容PC机相连。
●程序支持语言：中、英文。（可选择）
●菜单式界面设计，测试单位自由切换，并可以直接打印输出，无须人工换算；测量单位：mm/s, cfm, cm3/cm2/s, I/m2/s, I/dm2/min, m3/m2/min等多种可选。
●本机可独立配置微型打印机或者A4针式打印机，直接输出报告；（可选择）
●具有连续测试模式，电脑或仪器屏幕可双向控制，适合不同客户需求；
【技术参数】：
1 压 力量 程：0～4000Pa自设定压降
2 可测透气率：0.2～12000mm/s
3 测量误 差：≤±1％
4 可测织物厚度:≤20mm
5 吸风量调节：数据反馈动态调节
6 试样面积定值圈：20cm2
可选配5cm2； 50cm2；100cm2；Ф50mm（≈19.6cm2）；Ф70mm（≈38.5cm2）
7 测试孔板： 自动更换，自动测量
8数据处理量:≤2500次试验
9 数据输出：高清触摸屏幕显示； A4中文打印；电脑接口（任选）
10 电 源：AC 220V±10V 50Hz
11 重 量：110Kg
12外 形：600×750×1250mm（L×W×H）

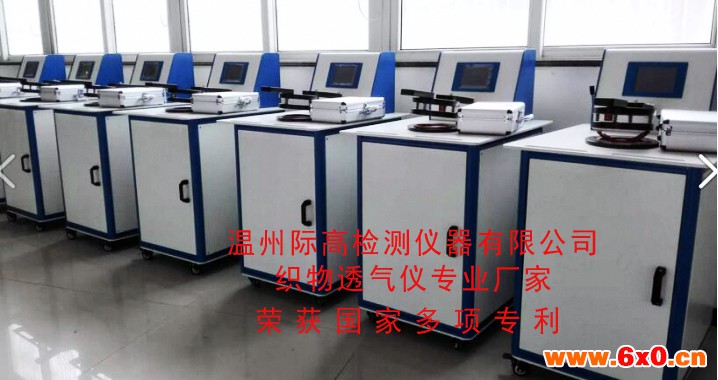

高清图片展示：
