淋雨试验箱模拟喷水环境原理

来源:网络  作者:网络转载   2019-10-10 阅读:811

 淋雨试验箱产品概述:淋雨试验设备对产品的老化、颜料褪色、金属的腐蚀有较大的影响,因而老化试验愈来愈受到橡胶、塑料、化工、汽车、纺织等行业的重视,气候环境的因素很多,如、温度、湿度、雨淋等,防水试验箱是模拟雨淋的环境试验设备

淋雨试验箱产品特点:本产品适用于考核电工产品,外壳和密封在淋雨环境下能否保证设备和元件良好性能的试验。本产品采用科学设计,使得该设备能够逼真的模拟喷水环境。采用数字及变频控制技术,使得降雨量、试品架的回转角度、喷水摆杆的摆动角度以及摆管的摆动频率都可自动的调节。

淋雨试验箱工作原理概述:本试验箱是通过机械传动,达到试验目的。转台传动机构是通过电动机带动蜗杆,驱动蜗轮,达到规定转速,摆杆是电机带动减速机减速带动齿杆驱动被动齿轮,使摆杆运动。

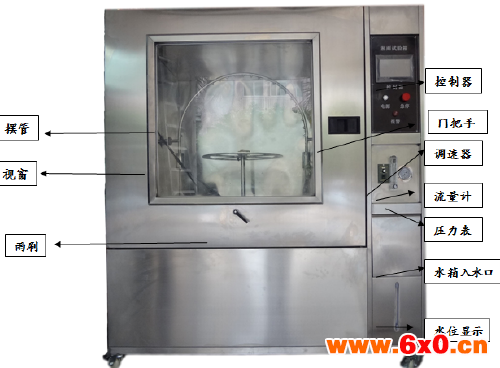

淋雨试验箱产品相册

淋雨试验箱技术性能

1.型号:DELX-010

2.内箱尺寸(深×宽×高)(mm):1000*1000*1000

3.外箱尺寸(深×宽×高)(mm):1200*1380*1760

4.符合:IP 3.4标准

淋雨试验箱直管淋雨

1.喷水孔径:φ1.2mm(喷雾型)

2.喷管通径: φ16

3.喷孔个数:40

4.喷孔间距:12.5

5.喷管转速:4r/min ±0.5

淋雨试验箱摆管淋雨

1.喷水环半径:400mm

2.水管直径 :φ16mm

3.喷水孔径:ф0.8 mm  流量:0.6L每分钟

4.孔径间距: 50 mm

5.摆管押幅:±45°、±60°、±90°、±180°(理论数值)

6.试验台转速 : 1-3r/min

7.摆速调节:  无级调节

8.淋雨水压:约400Kpa

9.水流供水量: 10公升

10.喷水管:采用不锈钢制成

11.门:单门,配观察窗、左铰链右把手,大屏可视钢化玻璃门,随时观察试验状况.

淋雨试验箱结构材质:

1.内胆为不锈

2.外箱不锈钢

3.样品台配置圆形转盘,转速可调

4.试验机外壳采用不锈钢短发纹板制作,工作室部分采用304B不锈板制作。试验箱由主体部分、传动机构和电器部分组成。

淋雨试验箱保护装置:

1.电源超载、短路保护

2.接地保护

3.缺水保护

4.报警讯响提示

淋雨试验箱工作环境

1.工作电压:AC380V  ±10%

2.环境温度:15°~40℃

3.相对湿度:<70%R.h

淋雨试验箱使用方法

1.加入加湿用水:打开贮水箱进水阀,将自来水注入加湿槽至标识提示位置。

2.将试样固定于转盘。

3、按启动键打开电源,进入控制器首页界面

4、在参数画面设定完毕后按启动按钮,在按运行画面启动按测试时间钮开始设定测试时间,小时大值999999,分钟大值:999999,点击测试速度输入所需要测试速度,每小时可设定20-40次每分钟,再点击测试角度设定测试角度,角度:较大值150度,再按停机报警时长设备报警时间常做30分种。然后按测试开始键进行测试。

淋雨试验箱注意事项

1、传动机构必须定期加油,减速机必须加清洁的20#机油。

2、如在运行中听到异外响声,请停机检查,待查出故障解决后方可后重新开机,以免影响设 备使用寿命。

3、设备定位后,需把支承架撑起,防止设备试验时脚轮受到震动后移位。

4、设备较长时间运行,如发现喷水孔堵塞,必须拆下管路,用自来水冲洗后再装配上去。
