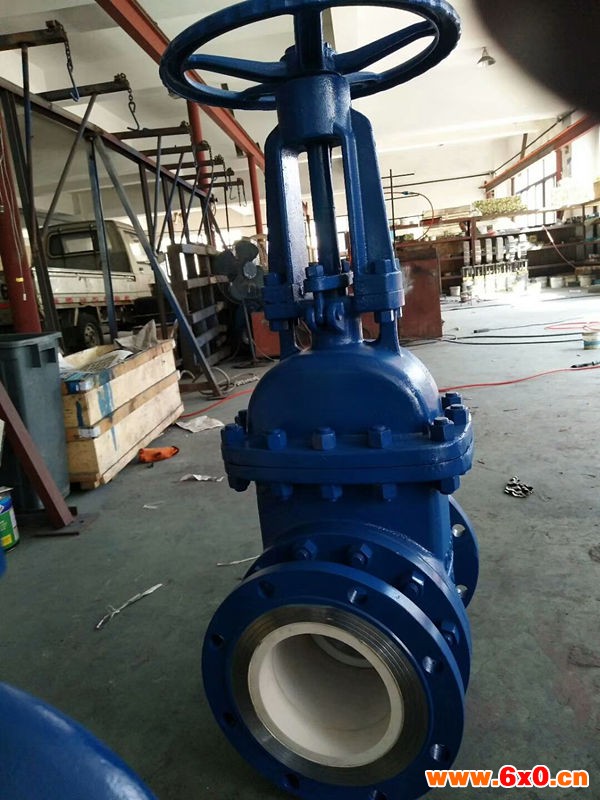

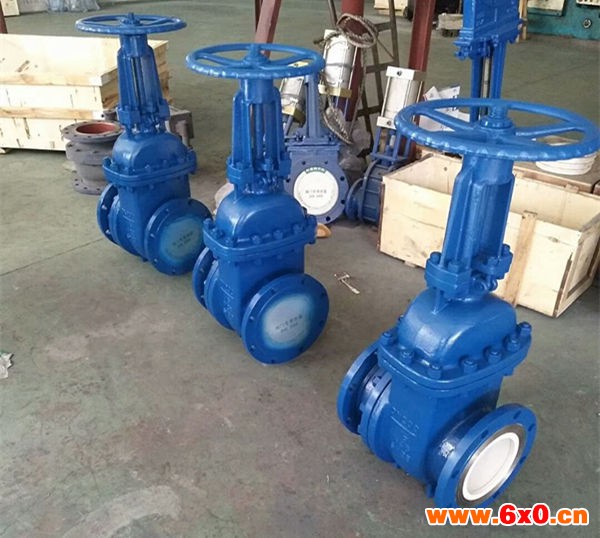

陶瓷排渣阀结构原理

概述

陶瓷排渣阀是栗垣公司吸收消化国内外先进技术，并结合自身技术经验，研制出具有飞球特色的排渣系列阀门，与介质接触的部分均采用高强度结构陶瓷材料，有极高的耐磨损、耐腐蚀、抗高温蠕变和热震性能。适用于磨损严重的渣浆管路，及固体颗粒较多和带有较大颗粒的恶劣工况，如火力电站水利排渣系统、水利工作的灰浆排放系统、矿山洗矿管道、选煤系统、化工系统等，目前以覆盖石油、矿山、输煤、水泥厂、造纸、污水处理等多种领域。

特点

陶瓷排渣闸阀采用中法兰螺栓连接，支管两端为法兰连接或对夹连接。陶瓷排渣闸阀中大口径设置滚动轴承，减小了启闭阻力，开关迅速、灵活。陶瓷排渣闸阀阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性。陶瓷排渣闸阀阀体出口流道结型合理，不存渣，启闭灵活，不卡阻。 闸板、阀座密封面采用zui新工程陶瓷材料，按引进美国的先进工艺研制开发制造而成，有很高的耐磨损、耐高温、耐腐蚀、抗擦伤性能。陶瓷排渣闸阀启闭件采用半密封副强制密封，其密封可靠、性能优良、造型美观、互换性好。

工作原理

陶瓷排渣阀作为陶瓷闸阀的一种，工作原理同陶瓷闸阀有些相似，是靠闸板的升降来完成阀门的启闭过程。闸板的运动方向与流体方向相垂直，靠可以切割纤维材料的刀刃形闸板来切断介质。排渣阀的楔板在侧面导向槽内升降，靠楔板和阀体上配合的楔角带动闸板强制密封。阀体实际上不存在腔室，设计有导渣槽，内镶嵌有陶瓷，使阀体的底部与流道口趋于直线，解决了阀体底部积渣及磨损问题，防止阀体磨穿现象的发生，极大的延长了阀门的使用寿命。

技术参数

公称通径DN15-DN300；公称压力PN10-PN100或150磅-600磅；适用温度≤250℃；主体材质：WCB、CF8、CF3等；驱动方式有：手动、蜗轮传动、气动、电动等多种。选配气动或电动时，可直接接受远方控制中心或仪表输出的信号，对执行机构的上下行程进行智能步距调整和自动标定，从而实现介质的远程控制。可依据国标(GB)、美标(API)、日标(JIS)等相关标准制造，也可根据用户的要求定制。
