硬密封球阀结构原理

概述

Q41H/W硬密封球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。

特点及优点：

1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。 2、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性qiang，拆装方便。阀杆设有防吹出结构。 3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。 4、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。 5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。 6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所。

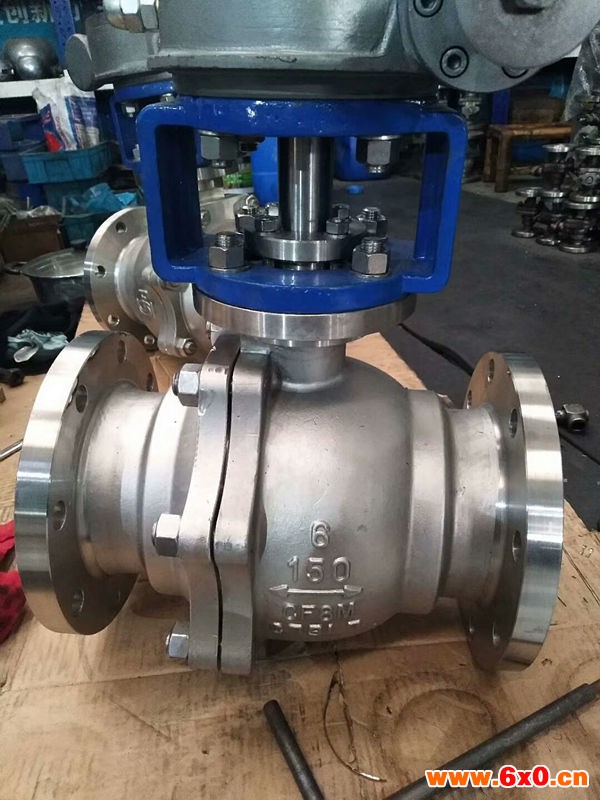

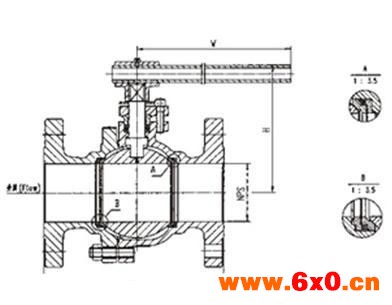

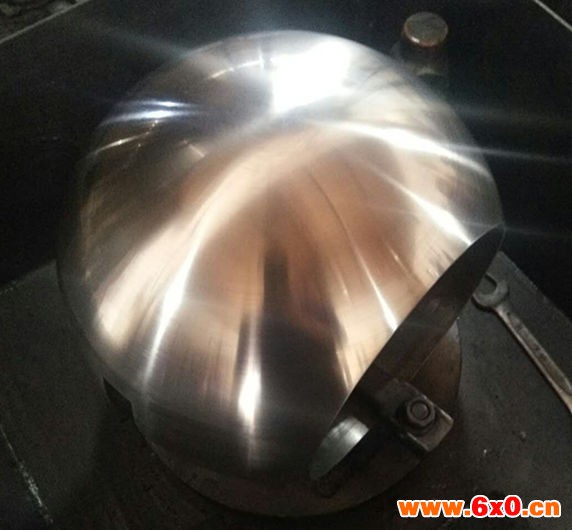

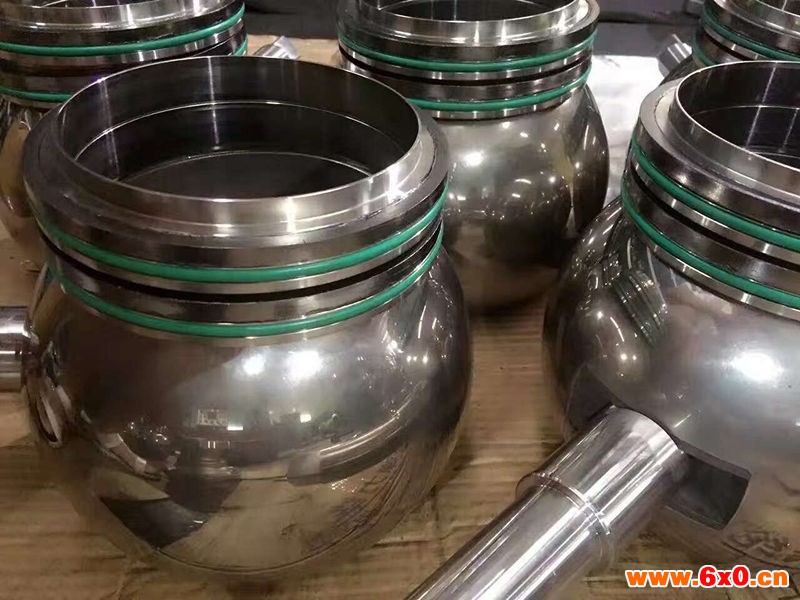

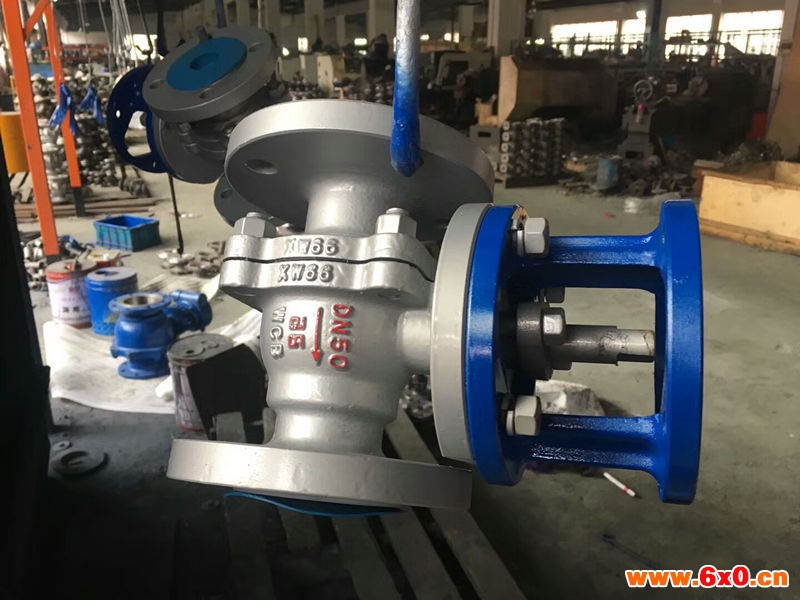

结构原理

阀座在阀体内沿轴线移动是由螺线传动机构完成的。具体是在球体上下各安装一个圆形传动盘,在传动盘上设有螺线槽,传动盘随球体一起转动。在阀座上下各设置传动销,传动销与传动盘上的螺线槽相啮合。当启闭阀门时,球体转动并带动传动盘一起转动。当阀门关闭时,传动盘上的螺线槽通过阀座上的传动销拉动阀座向球体运动,在关闭瞬间与球体紧密接触,实现密封。在开启瞬间,螺线槽通过阀座上的传动销推动阀座脱离球体,实现无摩擦操作。
